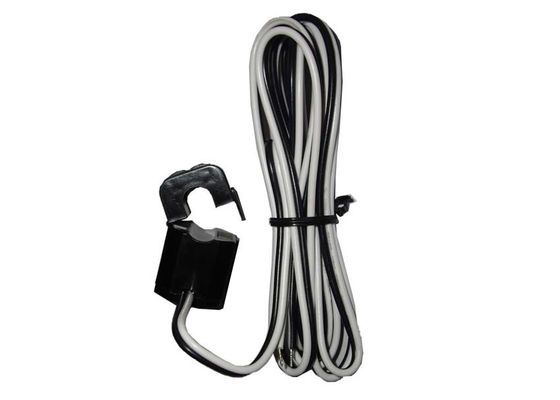

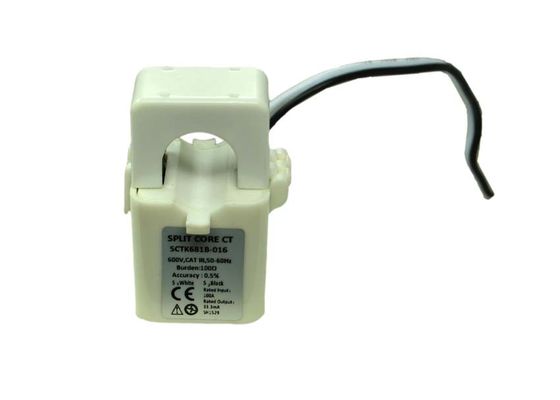

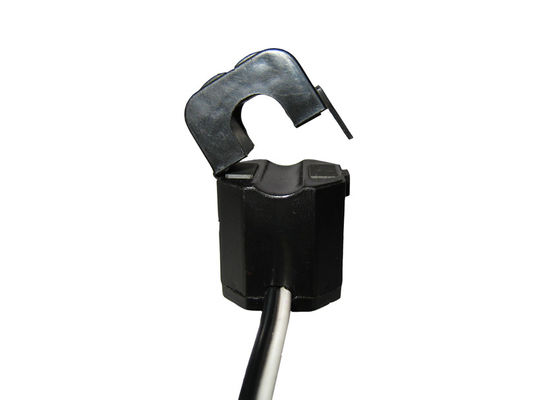

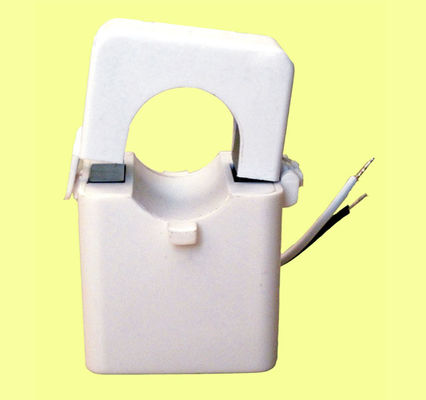

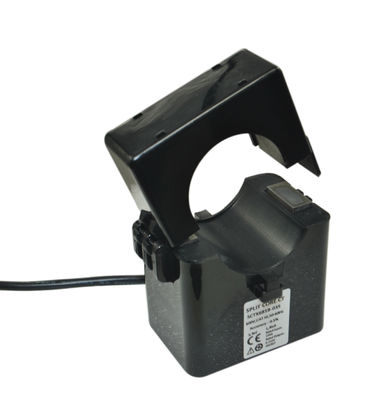

SCTK681B ซีรี่ส์แรงดันไฟฟ้าต่ำ 5A ~ 630A อินพุต 333mV 500mV เอาท์พุทแยกขดลวดหม้อแปลงกระแสไฟฟ้าความแม่นยำสูง
ชุดหม้อแปลงกระแสแยกแกน SCTK681B ออกแบบมาเพื่อการติดตั้งที่รวดเร็วและง่ายดายการออกแบบแกนแยกช่วยให้สามารถวัดกระแสไฟฟ้าแบบไม่สัมผัสผ่านการเหนี่ยวนำสนามแม่เหล็กโดยไม่ต้องให้สายไฟหลักออฟไลน์และตัดการเชื่อมต่อสำหรับการติดตั้ง CT วิธีนี้ช่วยให้ปลอดภัยยิ่งขึ้น การวัดกระแสที่ง่ายขึ้นและพกพาได้ตัวต้านทานภาระภายในที่มีความแม่นยำสูงตลอดขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าต่ำที่ปลอดภัยและอนุญาตให้เปิดช่องรองได้อย่างปลอดภัย
คุณสมบัติ:
การใช้งาน:
พารามิเตอร์ทางกล
| กรณี | พีเอ / UL94-V0 |
| กระสวย | PBT |
| แกน | Permalloy |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | －25 ℃ ～ ＋ 75 ℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาต์พุต | UL1015 20AWG Wire (ลวดคู่) 2.5 ม |
พารามิเตอร์ทางไฟฟ้า
| ความถี่ | 50 เฮิร์ต -2 กิโลเฮิร์ตซ์ |
| อินพุตที่ได้รับการจัดอันดับ | 5A-630A |
| ช่วงการวัด | 10% ใน -130% ใน |
| จัดอันดับการส่งออก | 0.333V (AC) หรือ 0-500mA |
| อัตราส่วน | ≤± 1.0% |
| มุมเฟส | ≤± 60 นาที |
| ความเป็นฉนวน | 2.5KV / 1mA / 1 นาที |
| ความต้านทานของฉนวน | DC500V / 100MΩนาที |
การเลือกประเภท
| พี / น |
อินพุตที่ได้รับการจัดอันดับ (ก) |
เอาต์พุต (mA / V) | ความถูกต้อง | ขนาด (mm) | ||||
| Ø0 | ก | ข | ค | |||||
| SCTK681B-010 |
5-75 ก (5,10,20,50,75) |
0-50mA 0.333 โวลต์ |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |
| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333 โวลต์ |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333 โวลต์ |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 |
10-630 ก (20,100,250,400,600) |
0-500mA 0.333 โวลต์ |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
