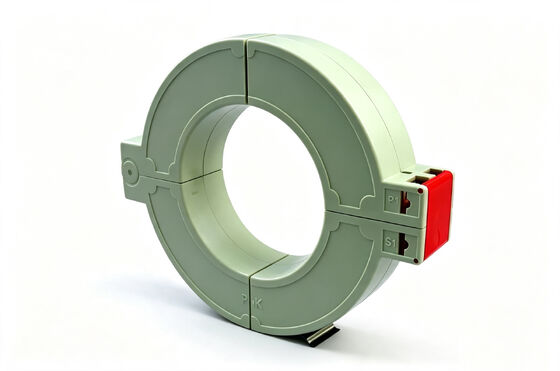

หม้อแปลงกระแสแบบแยกแกน SCTK681A Series ความถี่กว้าง 50-2000Hz สำหรับการตรวจสอบมอเตอร์และ HVAC

หม้อแปลงกระแสแบบแกนแยก SCTK681A ซีรีส์ 5A-630A RoHS

หม้อแปลงกระแสแบบแกนแยกถาม: ฟังก์ชันของตัวต้านทานความแม่นยำในตัวคืออะไร?หม้อแปลงกระแสแบบแกนแยกซีรีส์ SCTK681A ออกแบบมาสำหรับการวัดและตรวจสอบกระแสไฟฟ้าในเครือข่ายการกระจายกำลังไฟฟ้าใหม่หรือที่มีอยู่แล้ว ช่วงการวัดคือ 5A ถึง 630A ด้วยช่วงความถี่ 50-2000Hz ผลิตภัณฑ์ใช้โครงสร้างแบบแกนแยกที่ช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่ต้องถอดหรือถอดสายเคเบิลหรือบัสบาร์ออก ซึ่งช่วยลดต้นทุนและเวลาในการติดตั้งได้อย่างมาก ขดลวดทุติยภูมิมีตัวต้านทานขนานความแม่นยำในตัว ให้เอาต์พุตแรงดันไฟฟ้าต่ำที่ปลอดภัย 0.333VAC หรือ 0-500mA โดยไม่จำเป็นต้องใช้ตัวต้านทานสุ่มตัวอย่างภายนอก ข้อผิดพลาดอัตราส่วน: ≤±1.0%. ข้อผิดพลาดมุมเฟส: ≤±60 นาที. ความแข็งแรงของฉนวน: 2.5KV/1mA/1 นาที. เป็นไปตามข้อกำหนด RoHS. มีการใช้งานอย่างแพร่หลายในอุปกรณ์ป้องกันรีเลย์, การวัดกระแสและกำลังไฟฟ้าของมอเตอร์, ระบบแสงสว่าง, คอมเพรสเซอร์แอร์, ระบบ HVAC, ระบบควบคุมอัตโนมัติ และการตรวจสอบสายส่งกำลังไฟฟ้า

คุณสมบัติ

• ช่วงทดสอบ: อินพุต AC 5 ถึง 630A, เอาต์พุต 0 ถึง 0.333V, 0 ถึง 500mA
• ได้รับการออกแบบมาเป็นพิเศษเพื่ออำนวยความสะดวกในการติดตั้งในเครือข่ายใหม่หรือที่มีอยู่แล้ว
• สามารถติดตั้งได้โดยไม่ต้องเปิดวงจรสายเคเบิลหรือบัสบาร์ใดๆ
• ตัวต้านทานความแม่นยำภายในขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าต่ำที่ปลอดภัย
• สามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง

การใช้งาน

1. อุปกรณ์ป้องกันรีเลย์
2. การวัดกระแสและกำลังไฟฟ้าสำหรับมอเตอร์ไฟฟ้า, ระบบแสงสว่าง, คอมเพรสเซอร์แอร์, ระบบทำความร้อนและระบายอากาศ, อุปกรณ์ปรับอากาศ และระบบอัตโนมัติ – ระบบควบคุม
3. การวัด, การตรวจสอบ และการป้องกันกระแสไฟฟ้าสำหรับสายไฟและอุปกรณ์ไฟฟ้า

พารามิเตอร์ทางไฟฟ้า

พารามิเตอร์เชิงกล

การเลือกประเภท

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

คำถามที่พบบ่อย

ถาม: หม้อแปลงกระแสแบบแกนแยกต้องปิดเครื่องหรือถอดสายเคเบิลระหว่างการติดตั้งหรือไม่?

ตอบ: ไม่ ซีรีส์ SCTK681A ใช้โครงสร้างแบบแกนแยกที่มีแกนที่เปิดและปิดได้ สามารถติดตั้งได้โดยไม่ต้องถอดหรือถอดสายเคเบิลหรือบัสบาร์ออก คุณสมบัตินี้ทำให้เหมาะอย่างยิ่งสำหรับโครงการปรับปรุงและแอปพลิเคชันที่ไม่สามารถปิดเครื่องได้ ซึ่งช่วยลดต้นทุนและเวลาในการติดตั้งได้อย่างมากถาม: ฟังก์ชันของตัวต้านทานความแม่นยำในตัวคืออะไร?ตอบ: ขดลวดทุติยภูมิมีตัวต้านทานขนานความแม่นยำในตัว มันแปลงสัญญาณกระแสโดยตรงเป็นเอาต์พุตแรงดันไฟฟ้าต่ำที่ปลอดภัย (0.333VAC) หรือสัญญาณกระแสมาตรฐาน (0-500mA) ซึ่งช่วยลดความจำเป็นในการใช้ตัวต้านทานสุ่มตัวอย่างภายนอก การออกแบบนี้ช่วยให้การติดตั้งง่ายขึ้น ปรับปรุงความปลอดภัย และประหยัดต้นทุนส่วนประกอบและพื้นที่ติดตั้ง

ถาม: ข้อผิดพลาดอัตราส่วน ±1.0% สามารถตอบสนองการใช้งานใดได้บ้าง?

ตอบ: ข้อผิดพลาดอัตราส่วน ±1.0% ตรงตามข้อกำหนดความแม่นยำของการตรวจสอบกำลังไฟฟ้าในอุตสาหกรรมส่วนใหญ่, การป้องกันอุปกรณ์, การจัดการพลังงาน และแอปพลิเคชันควบคุมอัตโนมัติ สำหรับข้อกำหนดความแม่นยำที่สูงขึ้น เช่น การวัดพลังงาน โปรดปรึกษาเราสำหรับรุ่นที่มีคลาสความแม่นยำสูงกว่า
