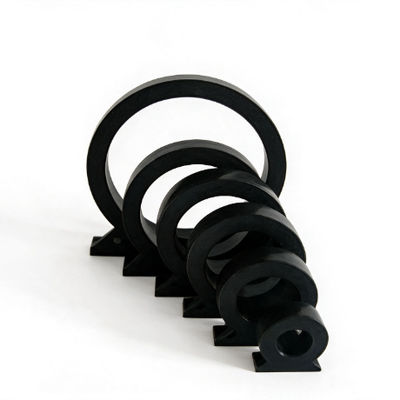

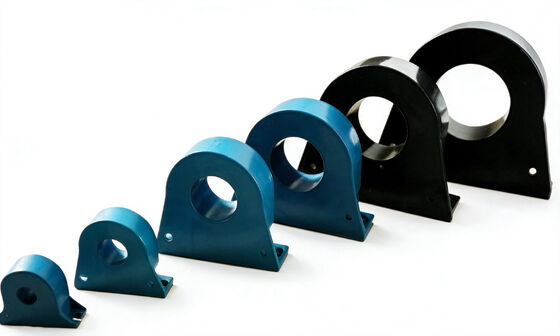

สกรูขนาดเล็กติดตั้งแปลงกระแสไฟฟ้า SCT ซีรีส 0-5000A สําหรับการติดตามและป้องกันพลังงาน

ที่หม้อแปลงกระแสไฟฟ้าแบบยึดสกรูขนาดเล็กซีรีส์ SCTได้รับการออกแบบมาเพื่อการตรวจสอบและการป้องกันพลังงาน อินพุตพิกัดครอบคลุม0-5000Aด้วยผลลัพธ์ของ0-500mA. ผลิตภัณฑ์ใช้สกรูยึดออกแบบ. หน้าต่างภายในมีขนาดใหญ่ทำให้สายไฟแรงสูงหรือบัสบาร์ทองแดงสามารถผ่านได้โดยตรง การติดตั้งทำได้ง่ายและรวดเร็ว ตัวต้านทานที่มีความแม่นยำภายในเชื่อมต่อแบบขนานกับการพันขดลวดทุติยภูมิ เพื่อให้ได้เอาต์พุตแรงดันต่ำที่ปลอดภัย ซึ่งช่วยประหยัดเวลาในการติดตั้งและต้นทุน ความแม่นยำของอัตราส่วน:≤±0.1%. ข้อผิดพลาดของมุมเฟส:≤±5นาที. ตรงตามข้อกำหนดการวัดที่มีความแม่นยำสูง ตัวเรือนทำจากเอบีเอส/UL94-V0วัสดุทนไฟ ภายในเป็นกระถางอีพ็อกซี่ หลักการใช้งานเพอร์มาลลอยหรือนาโนคริสตัลไลน์วัสดุเหมาะสำหรับสภาพแวดล้อมที่รุนแรง มีการใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้า,การตรวจสอบมอเตอร์,การควบคุมแสงสว่าง,เครื่องปรับอากาศ, และระบบควบคุมอัตโนมัติ.

• อินพุตพิกัด – 0-5000A
• ช่วงการวัด – 5% ถึง 120% นิ้ว
• เอาท์พุทจัดอันดับ – 0-500mA
• ข้อผิดพลาดอัตราส่วน – ≤±0.1%
• ข้อผิดพลาดของมุมเฟส - ≤± 5 นาที
• ช่วงความถี่ – 50-400Hz
• ความเป็นฉนวน – 2.5KV/1mA/1 นาที
• ความต้านทานของฉนวน – ≥1000MΩ (DC500V)
• วัสดุตัวเรือน – ABS/UL94-V0 สารหน่วงไฟ
• วัสดุหลัก – Permalloy หรือ nanocrystalline

• การตรวจสอบกระแสไฟฟ้าของระบบจำหน่ายไฟฟ้า
• การวัดและการป้องกันกระแสของมอเตอร์
• การตรวจสอบกำลังไฟของระบบแสงสว่าง
• การตรวจสอบกระแสคอมเพรสเซอร์แอร์
• ระบบปรับอากาศ
• อุปกรณ์ป้องกันรีเลย์
• อุปกรณ์ตรวจสอบพลังงานและพลังงาน
• ระบบควบคุมอัตโนมัติ

ถาม: ความแม่นยำของอัตราส่วนของหม้อแปลงกระแสนี้คืออะไร?

ตอบ:ซีรี่ส์ SCTให้ความแม่นยำของอัตราส่วนของ≤±0.1%และข้อผิดพลาดของมุมเฟสของ≤±5นาที. นี่คือคลาสที่มีความแม่นยำสูง เหมาะสำหรับการตรวจสอบกำลังไฟฟ้า การวัดพลังงาน และการป้องกันรีเลย์ที่ต้องการความแม่นยำในการวัดสูง

ถาม: โครงสร้างการป้อนเข้าแบบเลี้ยวเดียวคืออะไร สิ่งที่ควรสังเกตระหว่างการติดตั้ง?

ตอบ: โครงสร้างฟีดทรูแบบเลี้ยวเดียวหมายถึงสายเคเบิลที่วัดได้หรือบัสบาร์ทองแดงจะผ่านโดยตรงผ่านหน้าต่างตรงกลางของหม้อแปลง ไม่จำเป็นต้องพันขดลวดรอบหม้อแปลง ระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าตัวนำที่วัดได้ผ่านตรงกลางหน้าต่างเพื่อความแม่นยำในการวัดที่ดีที่สุด ขนาดหน้าต่างต้องตรงกับสายเคเบิลหรือบัสบาร์ที่วัดได้

ถาม: เหตุใดเอาต์พุตรองจึงเป็นแรงดันไฟฟ้าต่ำที่ปลอดภัย

ตอบ: ขดลวดทุติยภูมิเชื่อมต่อแบบขนานกับตัวต้านทานความแม่นยำภายใน สิ่งนี้จะแปลงสัญญาณปัจจุบันเป็นสัญญาณเอาท์พุตแรงดันต่ำ (≤0.5V) สร้างความมั่นใจในความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์ตรวจวัดที่เชื่อมต่ออยู่ การออกแบบนี้ยังช่วยลดความจำเป็นในการใช้ตัวต้านทานสุ่มตัวอย่างภายนอก ซึ่งช่วยประหยัดเวลาและต้นทุนในการติดตั้ง
