SPQ2618B ซีรีส์ตัวเหนี่ยวนำกำลังกระแสสูงพร้อม DCR ต่ำพิเศษและการป้องกันแม่เหล็กสำหรับตัวแปลง DC-DC

5,000
MOQ

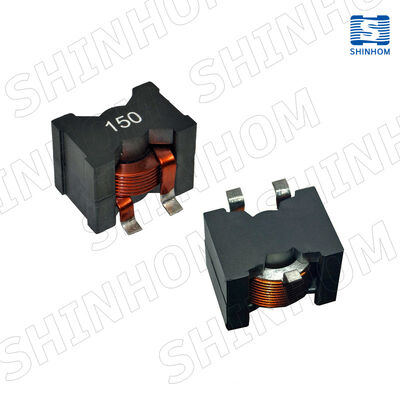

SPQ2618B Series High Current Power Inductor with Ultra-Low DCR & Magnetic Shielding for DC-DC Converters
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เน้น:

ตัวเหนี่ยวนำกำลังความสามารถสูงในปัจจุบัน

,

ตัวเหนี่ยวนำป้องกัน DCR SMD ต่ำพิเศษ

,

ตัวเหนี่ยวนำลวดแบนป้องกันสนามแม่เหล็ก
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: SPQ2618B
เอกสาร: SPQ2618B Series_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2~8 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า
SPQ2618B ซีรี่ส์ตัวเหนี่ยวนำกำลังกระแสสูง

ที่ซีรีส์ SPQ2618Bตัวเหนี่ยวนำพลังงานสูงในปัจจุบันนำมาใช้เทคโนโลยีการพันลวดแบนและกโครงสร้างป้องกันแม่เหล็กออกแบบมาโดยเฉพาะสำหรับตัวแปลง DC-DC ประสิทธิภาพสูง

คุณสมบัติตัวเหนี่ยวนำพลังงานนี้ความต้านทาน DC ต่ำเป็นพิเศษและความสามารถในการแบกกระแสสูงช่วยลดการสูญเสียการนำไฟฟ้าได้อย่างมากและปรับปรุงประสิทธิภาพการแปลงพลังงานโดยรวม การออกแบบป้องกันแม่เหล็กช่วยลดสัญญาณรบกวนจากรังสีแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับสภาพแวดล้อมที่ไวต่อเสียง

ช่วงตัวเหนี่ยวนำครอบคลุม1.0 μH ถึง 10.0 μHโดยมีช่วงอุณหภูมิในการทำงานอยู่ที่-40°ซ ถึง +125°ซ. มันถูกออกแบบด้วยศักยภาพเกรดยานยนต์ AEC-Q200ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการสูง เช่น อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ ระบบควบคุมทางอุตสาหกรรม และอุปกรณ์จ่ายไฟคอมพิวเตอร์ประสิทธิภาพสูงที่ต้องการกระแสไฟฟ้าสูงและประสิทธิภาพสูง

คุณสมบัติ

  • ความสามารถในปัจจุบันสูง – สูงถึง 125A (ลดลง 10%)

  • DCR ต่ำมาก – ต่ำเพียง 0.48mΩ

  • มีฉนวนป้องกันสนามแม่เหล็ก– สัญญาณรบกวนจากรังสีต่ำ

  • เทคโนโลยีลวดแบน– ความหนาแน่นกระแสสูง ประสิทธิภาพการระบายความร้อนที่เหนือกว่า

  • ช่วงตัวเหนี่ยวนำ– 1.0µH ถึง 10.0µH

  • อุณหภูมิในการทำงาน – -40°ซ ถึง +125°ซ

  • ศรฟ– สูงสุด 35MHz+

ข้อมูลจำเพาะของผลิตภัณฑ์ (@25°C)
พารามิเตอร์ ข้อมูลจำเพาะ
ช่วงตัวเหนี่ยวนำ 1.0 µH ถึง 10.0 µH (พิกัดความเผื่อ ±10% ที่ 500kHz / 0.1V)
ความต้านทานไฟฟ้ากระแสตรง (DCR สูงสุด) 0.48 mΩ ถึง 0.97 mΩ
กระแสอิ่มตัว (แบบ Isat) สูงถึง 125A (สำหรับการลดลง 10%)
กระแสอุณหภูมิที่เพิ่มขึ้น (ประเภท Irms) 24A ถึง 86A (สำหรับอุณหภูมิที่เพิ่มขึ้น 40°C)
SRF (ความถี่สะท้อนในตัวเอง) 1 MHz ถึงมากกว่า 35 MHz
การใช้งาน
  • ตัวแปลง DC-DC– การแปลงพลังงานแบบบั๊ก/บูสต์
  • อิเล็กทรอนิกส์ยานยนต์– ระบบส่งกำลังของยานพาหนะ
  • การควบคุมอุตสาหกรรม– กำลังมอเตอร์และ PLC
  • คอมพิวเตอร์ประสิทธิภาพสูง– พลังเซิร์ฟเวอร์และ GPU
  • อุปกรณ์โทรคมนาคม– โมดูลพลังงานของสถานีฐาน
  • อุปกรณ์พกพา– อุปกรณ์เคลื่อนที่กำลังสูง
คำถามที่พบบ่อย

ถาม: อะไรคือข้อดีหลักของตัวเหนี่ยวนำซีรีส์ SPQ2618B?

ตอบ:ซีรีส์ SPQ2618B ใช้เทคโนโลยีการพันลวดแบบแบนและโครงสร้างป้องกันแม่เหล็ก มันมีDCR ต่ำพิเศษ (0.48 mΩ)และกความอิ่มตัวของกระแสสูงถึง 125 Aช่วยลดการสูญเสียการนำไฟฟ้าในขณะที่ลดเสียงรบกวนที่แผ่ออกมาได้อย่างมีประสิทธิภาพ เหมาะอย่างยิ่งสำหรับคอนเวอร์เตอร์ DC-DC ที่มีความหนาแน่นพลังงานสูง

ถาม: ตัวเหนี่ยวนำนี้เหมาะสำหรับการใช้งานความถี่สูงหรือไม่?

ตอบ:ใช่. ซีรีส์ SPQ2618B มีความถี่เรโซแนนซ์ในตัว (SRF) สูงถึง35MHz หรือสูงกว่าทำให้เหมาะสำหรับตัวแปลง DC-DC ความถี่ปานกลางถึงสูงที่มีความถี่การทำงานทั่วไปที่500 กิโลเฮิรตซ์ถึง 2 เมกะเฮิรตซ์.

ติดต่อเรา:
หากต้องการทราบข้อกำหนดโดยละเอียด ตัวอย่าง หรือราคาตามปริมาณ โปรดติดต่อตอนนี้หรือส่งคำถามถึงเรา
