RF Chip Resistor 2W-800W DC-18GHz สําหรับสถานีฐานและอุปกรณ์ทดสอบ

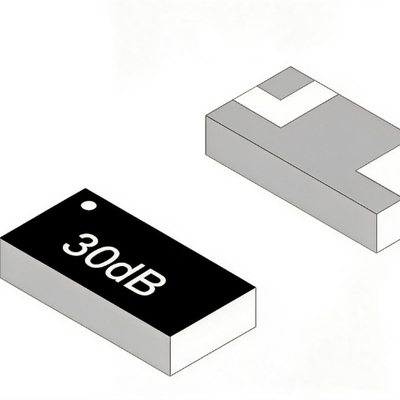

ซีรี่ย์นี้เครื่องต่อรองชิป RF, จุดสิ้นสุดและเครื่องหมุนหมุนถูกออกแบบสําหรับวงจรพลังงานความถี่สูง ใช้วัสดุพื้นฐาน AlN (อะลูมิเนียมไนไตรได) หรือ Al2O3 (อะลูมิเนียมออกไซด์)มีการระบายความร้อนที่ดีและความมั่นคงทางความร้อน. ความจํากัดแบบมาตรฐานคือ 50Ω ระยะพลังงานครอบคลุม 2W ถึง 800W ระยะความถี่คือ DC ถึง 18GHz มีหลายประเภทแพคเกจให้เลือก เช่น ชิป สไตล์การติดตั้งเชือกและเชือกเหล่านี้ปรับตัวให้กับความต้องการการวางแผนวงจร RF หลากหลายพวกเขาถูกใช้อย่างแพร่หลายในสถานีฐานสื่อสาร อุปกรณ์ทดสอบและวัด เครื่องขยายกําลัง เครื่องแยก

• อุปทานมาตรฐาน 50Ω
• ความละเอียดความต้านทาน
• ระดับพลังงาน 2W ถึง 800W
• ระยะความถี่ ‡ DC ถึง 18GHz
• วัสดุพื้นฐาน ∙ AlN, Al2O3
• พันธมิตรอุณหภูมิสูง ± 150ppm/°C
• อุณหภูมิการทํางาน ∼ -55°C ถึง +175°C
• วัสดุของอิเล็กตรอด ณิเคิล + เงิน

• เครื่องเสริมพลังงานสถานีฐานสื่อสาร
• อุปกรณ์ทดสอบและวัด RF
• เครื่องปลายทางการสื่อสารดาวเทียม
• เครื่องแยก RF และ เครื่องระจาย
• อุปกรณ์ถ่ายทอดโทรทัศน์
• อุปกรณ์ RF ของแพทย์
• ระบบเครื่องบิน

Q: ข้อดีของ AlN สับสราตเมื่อเทียบกับ Al2O3 คืออะไร?

A: AlN (อะลูมิเนียมไนทรีด) ให้การนําความร้อนสูงกว่า (ประมาณ 170W / mK) ให้การระบายความร้อนที่ดีกว่าสําหรับการใช้งาน RF ที่มีพลังงานสูงAl2O3 (อะลูมิเนียมออกไซด์) ราคาถูกกว่าและเหมาะสําหรับการใช้งานพลังงานขนาดเล็กและกลางทั้งคู่มีความละเอียดดีและความมั่นคงทางความร้อน การเลือกขึ้นอยู่กับระดับพลังงานและงบประมาณค่าใช้จ่าย

ถาม: VSWR มีผลกระทบอะไรต่อระบบ RF?

A: VSWR ใกล้กว่า 1:1, การสอดคล้องอุปสรรคที่ดีกว่า, ส่งผลให้มีการสะท้อนสัญญาณน้อยลงและประสิทธิภาพการถ่ายทอดพลังงานที่สูงขึ้น. ซีรี่ย์นี้ให้ VSWR ต่ําถึง 1.20:1, รับประกันความสอดคล้อง impedance ที่ดีเยี่ยมในช่วงความถี่ที่กว้าง และลดการสะท้อนสัญญาณและการสูญเสียพลังงาน

ถาม: วิธีการเลือกระดับพลังงานสําหรับการปิด?

ตอบ: ปริมาณพลังงานที่ระบุของปลายทางควรเป็น 1.5 ถึง 2 เท่าของพลังงาน RF จริงๆ เพื่อให้การทํางานที่น่าเชื่อถือได้ในระยะยาวอุณหภูมิแวดล้อมและสภาพระบายความร้อน. เมื่อทํางานเหนือ 70 °C, derating ต้องการตามเส้นโค้ง power derating. ซีรี่ย์นี้ครอบคลุม 2W ถึง 800W เพื่อตอบสนองความต้องการพลังงานต่าง ๆ

Q: ประเภทแพคเกจใดที่รองรับสําหรับชุดนี้?

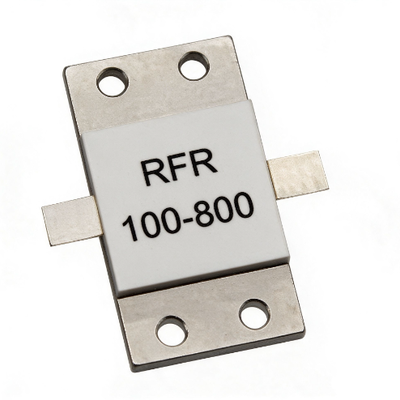

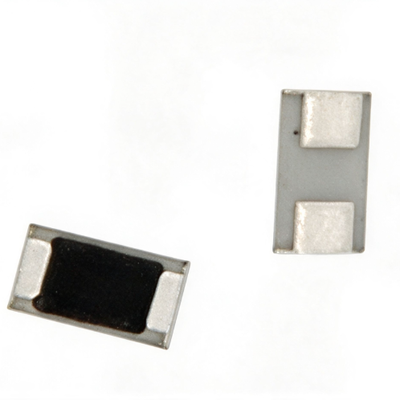

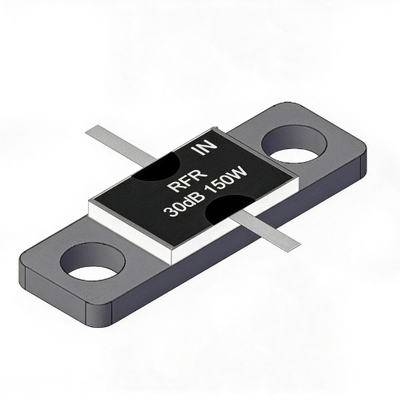

ตอบ: มีการสนับสนุนสามประเภทของแพคเกจ: ชิป (SMD), นําและปรับ Flange. ชิปชนิดเหมาะสําหรับสายการผลิต SMT อัตโนมัติ. ชิปชนิดนําเหมาะสําหรับการผสมและทําต้นแบบด้วยมือการติดตั้ง Flange ให้การ dissipation ความร้อนที่ดีที่สุดและเหมาะสําหรับการใช้งานพลังงานสูง.
