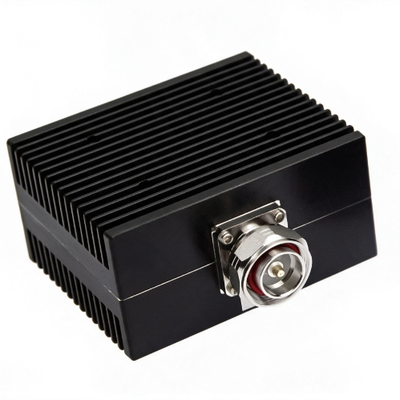

ซีรี่ย์นี้เครื่องปรับความหนาแน่นแบบคงที่แบบ coaxialและปลายทางถูกออกแบบสําหรับระบบ RF / ไมโครเวฟ DC ถึง 67GHz. ครอบคลุมระดับพลังงาน2W ถึง 1000Wอุปทานมาตรฐานคือ50Ωผลิตภัณฑ์นี้มีประเภทเครื่องเชื่อมหลายประเภท1.85 มม.,2.4 มิลลิเมตร,2.92 มิลลิเมตร,3.5 มม.,SMA,SSMP,N,TNCและ7/16 (DINซึ่งสามารถปรับตัวได้กับอุปกรณ์ทดสอบและวัดต่างๆ และระบบสื่อสารการออกแบบ VSWR ต่ํารับประกันความสมองกันแบบดีเยี่ยม ลดการสะท้อนสัญญาณและการสูญเสียพลังงานการทดสอบและการวัด,สถานีฐานสื่อสาร,เครื่องเสริมพลังงานและระบบทดสอบการแก่ตัวหลายช่องทาง.
ลักษณะ
-
ระยะความถี่ ∆DC ถึง 67GHz
-
ระยะกําลัง ¥ 2W ถึง 1000W
-
อุปทานมาตรฐาน 50Ω
-
VSWR ต่ํา ผสมผสาน impedance ที่ดีเยี่ยม
-
ประเภทเครื่องเชื่อมหลายประเภท
-
ค่าความละอ่อนความละเอียดสูง
-
อุณหภูมิการทํางาน ∼ -55°C ถึง +125°C
-
สอดคล้องกับ RoHS ตอบสนองมาตรฐานสิ่งแวดล้อม
ตารางการเลือกรายละเอียดสินค้า
| ซีรี่ย์ |
ประเภทเครื่องเชื่อม |
ระยะความถี่ |
ระยะกําลัง (W) |
อัมพาต (Ω) |
VSWR (Max) |
| ซีรี่ย์ 18 - 1.85 มิลลิเมตร |
1.85 มม. |
DC-67GHz |
2-10 |
50 |
1.25-150 |
| ซีรี่ย์ 18 - 2.4 มิลลิเมตร |
2.4 มิลลิเมตร |
DC-50GHz |
2-20 |
50 |
1.25-150 |
| ซีรี่ย์ 18 - 2.92 มิลลิเมตร |
2.92 มิลลิเมตร |
DC-42GHz |
1-50 |
50 |
1.20-142 |
| ซีรี่ย์ 18 - SMA/3.5mm |
SMA / 3.5 มม. |
DC-26.5GHz |
1-100 |
50 |
1.20-140 |
| รุ่น 18 - N |
N |
DC-18GHz |
2-300 |
50 |
1.20-145 |
| ซีรี่ย์ 18 - TNC/7/16 |
TNC / 7/16 |
DC-6GHz |
25-1000 |
50 |
1.25-140 |
การใช้งาน
-
ระบบทดสอบและวัด RF
-
การสอดคล้องพลังงานของสถานีฐานสื่อสาร
-
ระยะการออกของเครื่องขยายกําลัง
-
เครื่องปลายทางการสื่อสารดาวเทียม
-
ระบบย่อยการทดสอบการแก่ตัวหลายช่องทาง
-
อุตสาหะหลอกภาระ
-
สายพานที่ตรงกับอุปกรณ์ไมโครเวฟ
FAQ
คําถาม: ความแตกต่างระหว่างอ่อนความแรงคงที่และการสิ้นสุดคืออะไร?
A: เครื่องลดความแรงคงที่ใช้ในการลดกําลังสัญญาณด้วยอัตราส่วนที่แม่นยํา (เช่น 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB เป็นต้น)พวกเขาถูกใช้โดยทั่วไปสําหรับการปรับพลังงานและปรับระดับสัญญาณ. ทอร์มิเนชั่นส่วนใหญ่จะใช้เพื่อดูดซึมพลังงานสัญญาณและตรงกับอุปสรรคเพื่อป้องกันการสะท้อนสัญญาณ. พวกเขามักจะใช้เป็นอัตราภาระแมนมี่แอนเทนเนียหรือพอร์ตที่ตรงกับอุปกรณ์หลายพอร์ต
Q: วิธีการเลือกชนิดเครื่องเชื่อมที่เหมาะสม?
ตอบ: การเลือกเครื่องเชื่อมส่วนใหญ่ขึ้นอยู่กับความถี่การทํางาน พลังงาน และความเข้ากันของระบบ1.85 มม.รองรับถึง 67GHz2.4 มิลลิเมตรรองรับถึง 50GHz2.92 มิลลิเมตรรองรับถึง 42GHz3.5 มม.สนับสนุนถึง 26.5GHzSMA/N/TNCรองรับถึง 18GHz ความถี่ที่สูงกว่าต้องการขนาดตัวเชื่อมที่เล็กกว่า เมื่อเลือกให้แน่ใจว่าประเภทของตัวเชื่อมตรงกับพอร์ตของอุปกรณ์ของคุณ
ถาม: VSWR มีผลกระทบอะไรต่อระบบ?
A: VSWR ใกล้กว่า1:1VSWR สูงทําให้สัญญาณสะท้อน เสียพลังงานเพิ่มขึ้นและอาจทําลายส่วนประกอบของเครื่องขยายพลังงาน. ซีรี่ย์นี้ให้ VSWR ต่ําเท่า1.20:1, รับประกันผลประกอบการที่เหมาะสมกับอุปสรรคที่ดี
Q: ความแตกต่างระหว่างพลังงานสูงสุดและพลังงานเฉลี่ยคืออะไร?
A:พลังงานเฉลี่ยหมายถึงความสามารถในการจัดการพลังงานในระยะยาว ภายใต้สภาพคลื่นต่อเนื่อง (CW)กําลังสูงสุดหมายถึงพลังงานทันทีที่สามารถจัดการได้ภายใต้สภาพการกระแทกแรง จุดสูงสุดของพลังงานมักจะสูงกว่าพลังงานเฉลี่ยมาก แต่จํากัดด้วยความกว้างของกระแทกแรงและวงจรการทํางาน เมื่อเลือกพิจารณาทั้งสองแบบขึ้นอยู่กับประเภทสัญญาณของคุณ (CW หรือ pulse).
