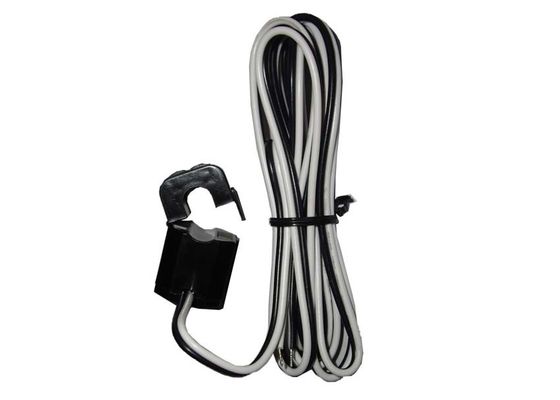

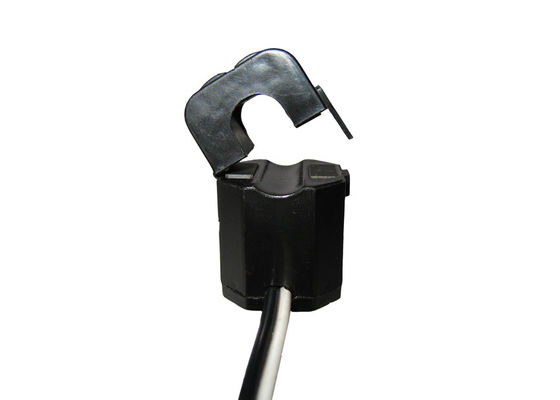

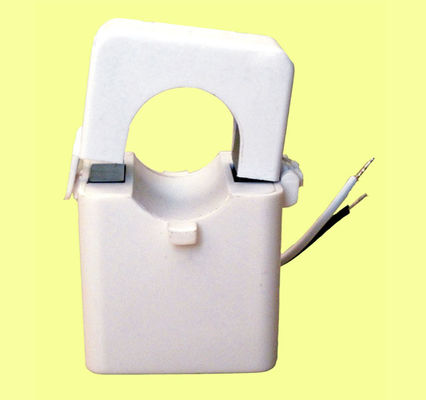

SCTK681B ซีรีย์ของหม้อแปลงกระแสแยกหลักถูกออกแบบมาเพื่อการติดตั้งที่ง่ายและรวดเร็วการออกแบบแกนแยกช่วยให้การวัดกระแสไม่ติดต่อผ่านการเหนี่ยวนำสนามแม่เหล็กโดยไม่ต้องใช้ลวดปฐมภูมิออฟไลน์และตัดการเชื่อมต่อสำหรับการติดตั้ง CT วัดกระแสได้ง่ายขึ้นและพกพาได้ ตัวต้านทานภาระความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าต่ำที่ปลอดภัยและอนุญาตให้เปิดรองได้อย่างปลอดภัย
คุณสมบัติ:
การใช้งาน:
พารามิเตอร์ทางกล
| กรณี | PA / UL94-V0 |
| กระสวย | PBT |
| แกน | permalloy |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาท์พุท | ลวด UL1015 20AWG (ลวดคู่แฝด) 2.5 ม |
พารามิเตอร์ไฟฟ้า
| ความถี่ | 50Hz-2KHz |
| จัดอันดับการป้อนข้อมูล | 5A-630A |
| ช่วงการวัด | 10% ใน 130% ใน |
| จัดอันดับการส่งออก | 0.333V (AC) หรือ 0-500mA |
| อัตราส่วน | ≤± 1.0% |
| มุมเฟส | ≤± 60 นาที |
| ความเป็นฉนวน | 2.5kV / 1mA / 1min |
| ความต้านทานของฉนวน | DC500V / 100MΩmin |
การเลือกประเภท
| P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุท (mA / V) | ความถูกต้อง | ขนาด (มม) | ||||
| o0 | B | C | ||||||
| SCTK681B-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |

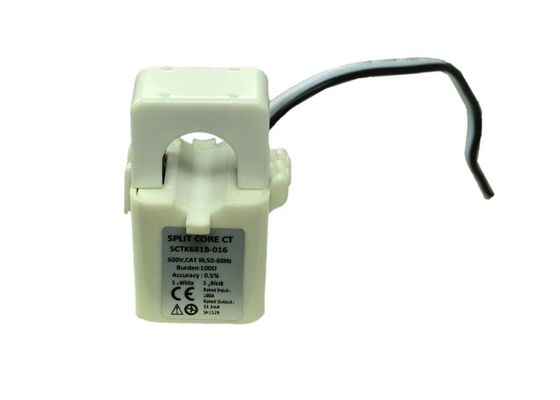

| SCTK681B-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
