รายละเอียดสินค้า:
การชำระเงิน:
|
| โครงสร้างคอยล์:: | toroidal | ระยะ: | สาม |
|---|---|---|---|
| ความยาวคอยล์: | 420mm, 510mm, 620mm, 800mm | ขนาดหน้าต่าง: | 120mm, 150mm, 185mm, 240mm |
| คะแนนอ้างอิงปัจจุบัน: | 1000A, 3000A, 6000A, 10kA | การรับรอง: | RoHs CE RSO9001 |
| แสงสูง: | rogowski คอยล์หม้อแปลงปัจจุบัน ct หม้อแปลงกระแส,ct current transformer |
||

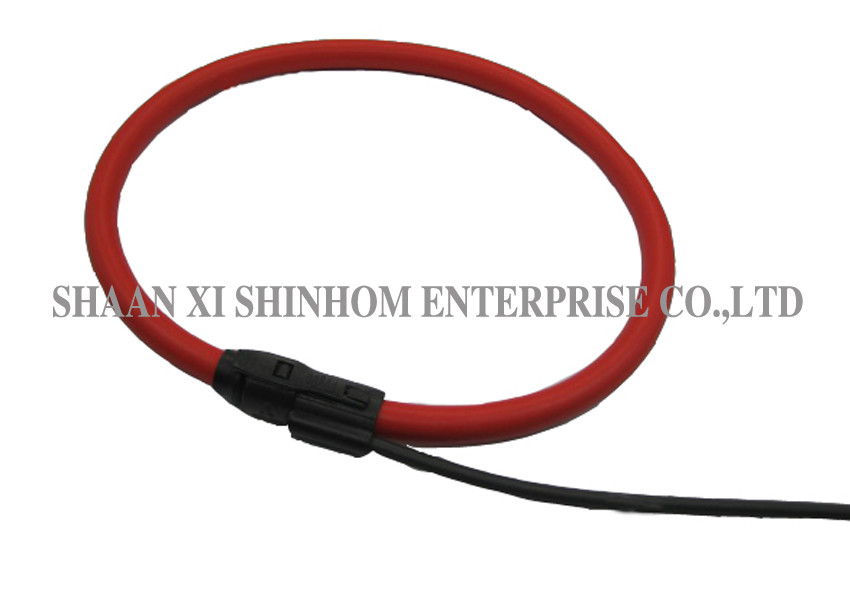

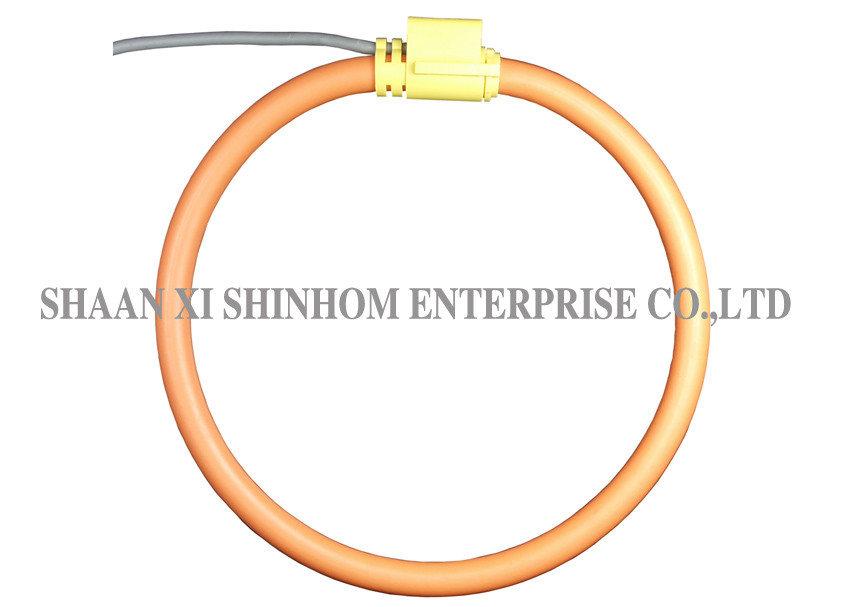

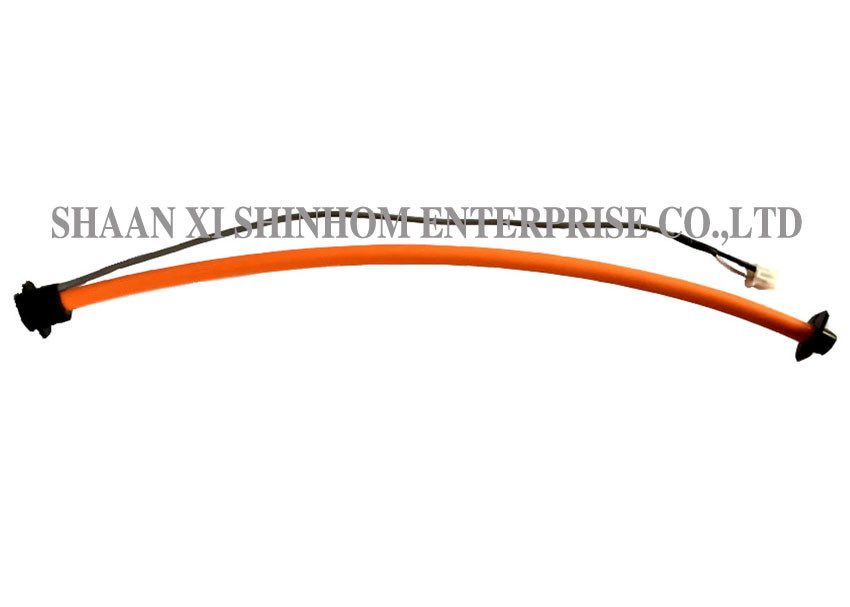

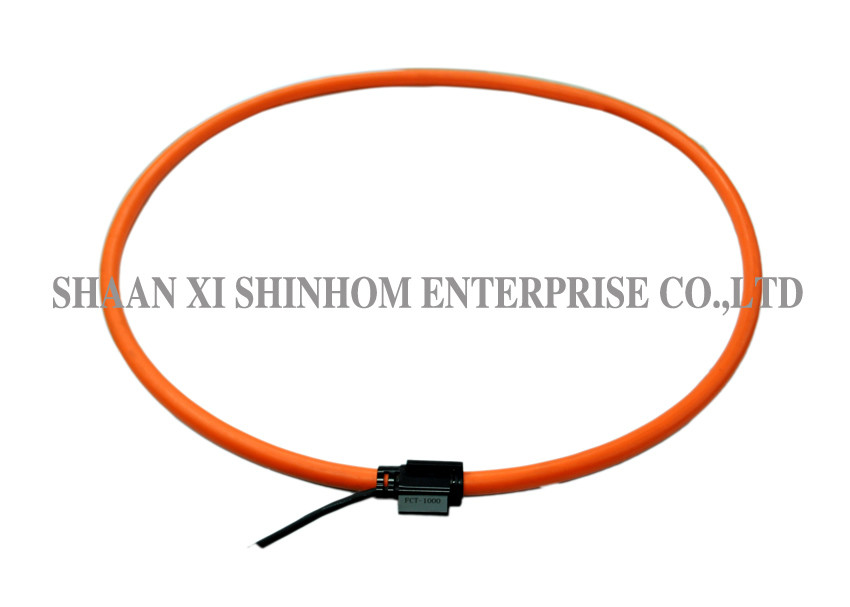

แคลมป์คอยล์แบบยืดหยุ่นขดลวด Rogowski เป็นตัวแปลงสัญญาณ AC ปัจจุบันสำหรับการติดตั้งถาวร
พวกเขารวมข้อดีของขดลวดที่บางและยืดหยุ่นรอบ Rogowski (ความรู้สึก) เข้ากับการปรับสภาพสัญญาณ
แม่นยำ, การวัด rms ที่แท้จริง, แรงดันไฟฟ้าหรือกระแส
คุณสมบัติ
การประยุกต์ใช้งาน
สเปค
MODEL | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
ความยาวคอยล์ | 420mm | 510mm | 620mm | 800mm |
ขนาดหน้าต่าง | 120mm | 150mm | 185mm | 240mm |
น้ำหนัก | 105g | 120g | 135g | 165g |
อ้างอิงคะแนนปัจจุบัน | 1000A | 3000A | 6000A | 10kA |
ความต้านทานขดลวด | จาก 100 ถึง 300 Ωหรือ10kΩ | |||
มาตราม้วน | 8mm | |||
ความยาวของตะกั่ว | 2meter | |||
เอาท์พุท (di / dt) | ไม่มีการปรับเทียบ | 120mV / kA / 50Hz | ||
การสอบเทียบ | 50mV / kA / 50Hz | |||
85mV / kA / 50Hz | ||||
100mV / kA / 50Hz | ||||
อ่านความแม่นยำ | สอบเทียบ <0.5% (ตำแหน่งกลาง 25 ℃) ไม่ได้รับการปรับเทียบ <5% ความอดทน (ตำแหน่งกลาง 25 ℃) | |||
อุณหภูมิ | ไม่ได้รับการสอบเทียบ 200ppm / C | |||
สอบเทียบ 400ppm / C | ||||
ตำแหน่งผิดพลาด | สูงสุด± 1% | |||
เอาท์พุทใน 0A (ศูนย์ดริฟท์) | ≤1mV | |||
ข้อผิดพลาดของเฟส | ≤0.5° | |||
เส้นตรง | ± 0.2% ของการอ่าน | |||
แบนด์วิดธ์ | 1Hz ถึง 1MHz (-3dB) | |||
การดำเนินงาน อุณหภูมิ | -30 ℃ถึง 80 ℃ | |||
การเก็บรักษา อุณหภูมิ | -40 ℃ถึง 90 ℃ | |||
ข้อกำหนดอื่น ๆ กรุณาติดต่อเราเพื่อ OEM | ||||
ความอดทนมิติ: | ||||
A, B, C, F: ± 5mm, D: ± 0.2mm, E: ± 10mm | ||||
ขนาด (มม) | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
A. ขนาดวินโดวส์ | 125 | 155 | 190 | 245 |
B. ขนาด Windows | 120 | 150 | 185 | 240 |
C. คอยล์ OD | 147 | 172 | 202 | 267 |
D. ส่วนขดลวด | 11 | |||
ความยาวสายเคเบิลทั้งหมด | 2000 | |||
F: ความยาวม้วน | 420 | 510 | 620 | 800 |
นี่คือข้อกำหนดที่หลากหลายเพื่อให้คุณเลือก
