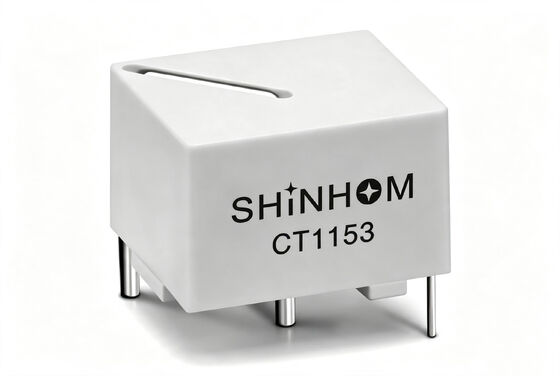

เครื่องแปลงความถี่สูง CT11 ซีรี่ย์สําหรับ SMPS และการควบคุมแสง

หม้อแปลงกระแสไฟฟ้าแรงสูงแบบติดตั้งบน PCB ซีรีส์ CT11 ออกแบบมาสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง (SMPS) โดยเฉพาะ โดยจะส่งสัญญาณป้อนกลับไปยังวงจรควบคุมพัลส์ ทำให้สามารถควบคุมกำลังไฟฟ้าได้ในราคาประหยัด พิกัดกระแสหลักคือ การเลือกอัตราส่วนรอบขึ้นอยู่กับช่วงกระแสหลักและแรงดันไฟฟ้าตัวอย่างขาออกที่ต้องการ อัตราส่วนรอบที่ (สูงสุด 40A) ช่วงความถี่สูงถึง 500kHz ผลิตภัณฑ์นี้ใช้ แกนเฟอร์ไรต์ที่มีค่าสภาพซึมผ่านสูง มีตัวเลือกอัตราส่วนรอบให้เลือกเจ็ดแบบมาตรฐาน: 1:50, 1:100, 1:150, 1:200, 1:300, 1:500 และ 1:1000 เหมาะสำหรับความต้องการความแม่นยำในการตรวจจับที่แตกต่างกัน การออกแบบ แบบบางพิเศษสำหรับติดตั้งบน PCB มีให้เลือกหลายรูปแบบโครงสร้าง มีการใช้งานอย่างแพร่หลายใน แหล่งจ่ายไฟแบบสวิตชิ่ง, การควบคุมแสงสว่าง และการควบคุมสวิตช์คุณสมบัติ:หม้อแปลงกระแสไฟฟ้าความถี่สูงสำหรับแอปพลิเคชัน SMPSหม้อแปลงกระแสไฟฟ้าเฟอร์ไรต์ที่มีค่าสภาพซึมผ่านสูง

• หม้อแปลงกระแสไฟฟ้าแบบติดตั้งบน PCB
• หม้อแปลงที่มีประสิทธิภาพเชิงเส้นที่เชื่อถือได้
• อัตราส่วนรอบ: มีให้เลือก 1:50 1:100, 1:150, 1:200, 1:300, 1:500, 1:1000
• มีโครงสร้างและสไตล์ที่แตกต่างกันมากมายให้คุณเลือก
• ยินดีรับการผลิตตามสั่ง
• หม้อแปลงกระแสไฟฟ้าให้สัญญาณป้อนกลับไปยังวงจรควบคุมพัลส์ ทำให้สามารถควบคุมแหล่งจ่ายไฟแบบสวิตช์โหมดได้ในราคาประหยัด
• พิกัดกระแสหลัก 25A (สูงสุด 40A)
• ความถี่สูงสุด 500kHz
• การใช้งาน:
• แหล่งจ่ายไฟแบบสวิตช์โหมด
• แสงสว่าง

• ข้อมูลทางเทคนิค:
• ความต้านทานฉนวน: 500V DC >100MΩ
• Hi-Pot : 4000V 1mA 60S

• อุณหภูมิในการจัดเก็บ: -40°C ถึง +125°C
• ความทนทานต่อความร้อนจากการบัดกรี: 260°C เป็นเวลา 10 วินาที
• การทำเครื่องหมาย: หมายเลขชิ้นส่วนและรหัสวันที่
• หมายเหตุ:
• ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
• คำถามที่พบบ่อย

คำถาม: ฟังก์ชันของซีรีส์ CT11 ในแหล่งจ่ายไฟแบบสวิตชิ่งคืออะไร?
