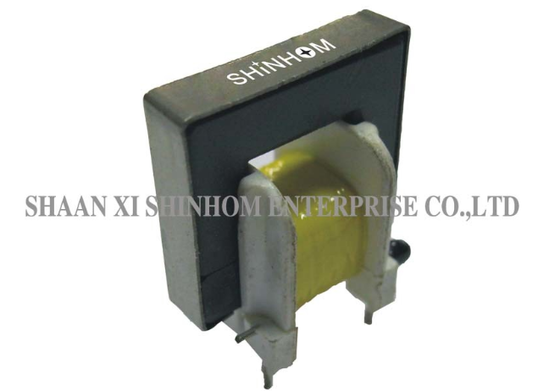

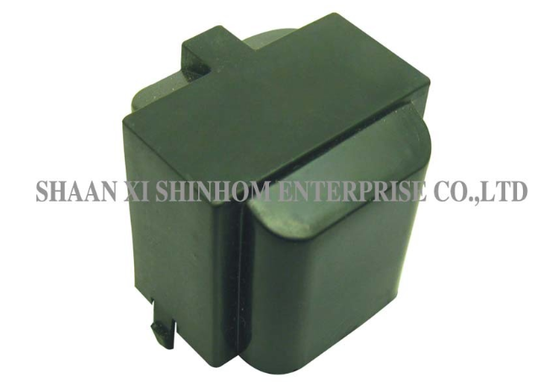

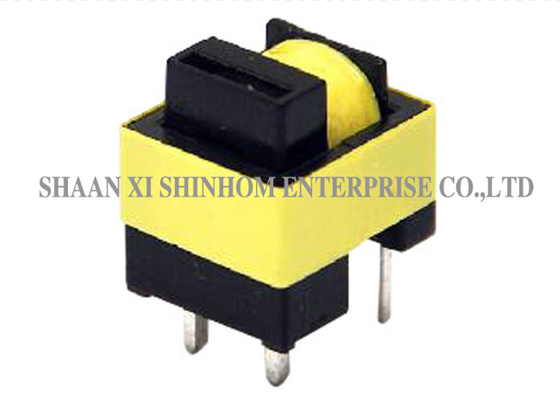

หม้อแปลงกระแสไฟฟ้าความถี่สูงแบบ SMD รุ่น ACST014-016 แบบบางพิเศษสำหรับวงจรแปลงไฟ DC-DC และอุปกรณ์ IP/OP

อนุกรม ACST014-016 หม้อแปลงกระแสความถี่สูง ออกแบบมาสำหรับการกรองการเรียบของเอาต์พุตแหล่งจ่ายไฟสวิตชิ่ง การปราบปรามสัญญาณรบกวน EMI/RFI และการใช้งานการแปลง DC-DC พิกัดกระแสสูงสุด 10A มีตัวเลือกอัตราส่วนรอบพันสี่แบบ: 1:1000, 1:2000, 1:2500, และ 1:3000 เหมาะสำหรับความต้องการความแม่นยำในการสุ่มตัวอย่างที่แตกต่างกัน ผลิตภัณฑ์ใช้ แกนแบบวงแหวน และ การออกแบบโปรไฟล์ต่ำ ติดตั้งโดยตรงบน PCB ตัวเรือนทำจากวัสดุหน่วงไฟ PBT 94V0 พร้อมการอัดอีพ็อกซี่ เพื่อให้โครงสร้างมีความเสถียรและเชื่อถือได้ ความต้านทานฉนวน: ≥100MΩ (500V DC) การทดสอบแรงดันไฟฟ้าที่ทนได้: 4000V/1mA/60 วินาที ให้ความปลอดภัยสูง มีการใช้งานอย่างแพร่หลายใน การกรองการเรียบของเอาต์พุตแหล่งจ่ายไฟสวิตชิ่ง, การปราบปรามสัญญาณรบกวนและระลอกคลื่น, การกรอง EMI/RFI, และ การแปลง DC-DC.

1.  โปรไฟล์ต่ำ ติดตั้งโดยตรงกับ PCB
2.  ตัวเรือน PBT 94V0 เรซินอีพ็อกซี่ทนไฟ โครงสร้างเสถียร
3.  หม้อแปลงกระแสความถี่สูงแบบวงแหวน
4.  ช่วงกระแส: สูงสุด 10A
5.  อัตราส่วนรอบพัน: 1:1000, 1:2000, 1:2500, 1:3000

1.  วงจรเอาต์พุตและวงจรเรียบของแหล่งจ่ายไฟสวิตชิ่ง
2.  ใช้เป็นขดลวดโช้คสำหรับ SMP ความถี่สูง
3.  มาตรการป้องกันสัญญาณรบกวนแบบสไปค์และระลอกคลื่น
4.  ตัวกรอง EMI/RFI
5.  ตัวแปลง DC/DC
6.  อุปกรณ์ IP และ OP

1.  ช่วงความถี่การทำงาน: 20Hz~500Hz
2.  ความต้านทานฉนวน: 500V DC >100MΩ
3.  Hi-Pot : 4000V 1mA 60S
4.  ช่วงอุณหภูมิ: -25°C ถึง +85°C
5.  อุณหภูมิการจัดเก็บ: -40°C ถึง +105°C
6.  ทนความร้อนจากการบัดกรี: 260°C เป็นเวลา 10 วินาที
7.  การทำเครื่องหมาย: หมายเลขชิ้นส่วนและรหัสวันที่

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

ถาม: มีตัวเลือกอัตราส่วนรอบพันอะไรบ้าง? จะเลือกอย่างไร?

ตอบ: อนุกรม ACST014-016 มีตัวเลือกอัตราส่วนรอบพันสี่แบบ: 1:1000, 1:2000, 1:2500, และ 1:3000 อัตราส่วนรอบพันที่สูงขึ้นหมายถึงกระแสเอาต์พุตทุติยภูมิที่ต่ำลง เหมาะสำหรับการวัดกระแสที่น้อยลงหรือใช้กับวงจรการสุ่มตัวอย่างที่มีความไวสูง การเลือกควรขึ้นอยู่กับช่วงกระแสที่วัดได้และความไวของวงจรการสุ่มตัวอย่างปลายทาง เราขอแนะนำให้ติดต่อฝ่ายสนับสนุนด้านเทคนิคเพื่อขอคำแนะนำ

ถาม: ข้อดีของตัวเรือน PBT 94V0 คืออะไร?

ตอบ: PBT ให้ความเป็นฉนวนไฟฟ้าและความแข็งแรงเชิงกลที่ดีเยี่ยม การจัดระดับหน่วงไฟ 94V0 ทำให้มั่นใจได้ว่าวัสดุจะไม่ติดไฟได้ง่ายภายใต้สภาวะความร้อนที่ผิดปกติ เมื่อรวมกับการอัดอีพ็อกซี่ โครงสร้างผลิตภัณฑ์จะมีความเสถียร ทนความร้อน และทนความชื้น เหมาะสำหรับสภาพแวดล้อมแหล่งจ่ายไฟที่ต้องการ
