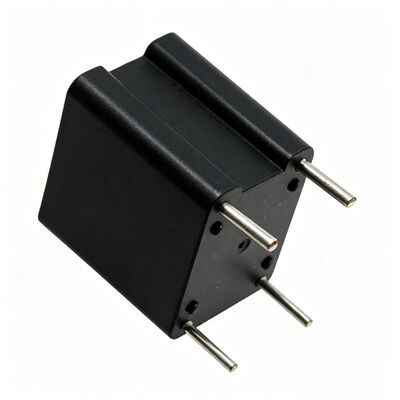

หม้อแปลงกระแสแบบ PCB Mount ความแม่นยำสูง ซีรีส์ ACST-2 สูงสุด 15A สำหรับการวัดกระแส SMPS

หม้อแปลงกระแสไฟฟ้าแรงสูง ACST-2 Series สำหรับติดตั้งบน PCB พร้อมช่วงกระแสสูงสุด 15A

ซีรีส์ ACST-2 หม้อแปลงกระแสไฟฟ้าแรงสูงสำหรับติดตั้งบน PCB ออกแบบมาสำหรับการใช้งานตรวจจับกระแสในแหล่งจ่ายไฟแบบสวิตชิ่ง กระแสที่กำหนดสูงสุด 15A พร้อมช่วงความถี่ 10kHz ถึง 200kHz มีอัตราส่วนรอบที่เลือกได้สี่แบบมาตรฐาน: 1:50, 1:100, 1:200 และ 1:300 พร้อมจำนวนรอบทุติยภูมิ 50, 100, 200 และ 300 รอบตามลำดับ ผลิตภัณฑ์ใช้ขดลวดปฐมภูมิ 1 รอบ และระบบฉนวน 130°C แรงดันไฟฟ้าฉนวน 3750Vrms เป็นไปตามข้อกำหนดฉนวน IEC950 รองรับทั้งโหมดการทำงานแบบขั้วเดียวและสองขั้ว ใช้กันอย่างแพร่หลายในการสุ่มตัวอย่างกระแสในแหล่งจ่ายไฟแบบสวิตชิ่ง การป้องกันกระแสเกิน และการใช้งานควบคุมป้อนกลับ

คุณสมบัติ

• เป็นไปตามข้อกำหนดฉนวน IEC950
• แรงดันไฟฟ้าทะลุฉนวนระหว่างปฐมภูมิและทุติยภูมิ 3750Vrms
• ช่วงความถี่ 10kHz ถึง 200kHz
• ช่วงกระแส: สูงสุด 15A
• อัตราส่วนรอบ: มีให้เลือก 1:50, 1:100, 1:200, 1:300
• อุณหภูมิใช้งาน: -40 ถึง 85°C

การใช้งาน

• การตรวจจับกระแสในแหล่งจ่ายไฟแบบสวิตชิ่ง

• วงจรป้องกันกระแสเกิน

• การควบคุมป้อนกลับกระแส

• ตัวแปลงกำลังความถี่สูง

• แหล่งจ่ายไฟแบบสวิตชิ่งขั้วเดียว

• แหล่งจ่ายไฟแบบสวิตชิ่งสองขั้ว

• ตัวแปลง DC-DC

• การตรวจสอบกระแสพัลส์

ข้อมูลทางเทคนิค

• หม้อแปลงตรวจจับกระแสเหล่านี้มีขดลวดปฐมภูมิ 1 รอบ, จำนวนรอบทุติยภูมิ (Ns) ตามที่ระบุในตาราง และระบบฉนวน 130°C
• ค่าอ้างอิงสำหรับการทำงานแบบขั้วเดียว, 50kHz, ตัวประกอบการทำงาน 40% และอุณหภูมิที่เพิ่มขึ้นโดยประมาณ 55°C
• กระแสตรวจจับสูงสุดที่ใช้งานได้ (IPK) ขึ้นอยู่กับอุณหภูมิที่เพิ่มขึ้นหรือการอิ่มตัวของแกน ซึ่งควรประเมินตามสภาวะการทำงาน
• หม้อแปลงตรวจจับกระแสเหล่านี้แนะนำสำหรับการใช้งานแหล่งจ่ายไฟแบบสวิตชิ่ง, ขั้วเดียวหรือสองขั้ว, ทำงานที่ความถี่ตั้งแต่ 10kHz ถึง 200kHz
• ตัวประกอบมาตราส่วน (KVI) เป็นสัดส่วนกับตัวต้านทานปลายทาง (RT) และเท่ากับ 1 โวลต์/แอมแปร์ เมื่อ RT = NS
• ค่าความเหนี่ยวนำทุติยภูมิ (Ls) วัดที่ 15kHz และ 0.5V สำหรับ ACST-2050, 1V สำหรับ ACST-2100, 2V สำหรับ ACST-2200 และ 3V สำหรับ ACST-2300

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

คำถามที่พบบ่อย

ถาม: ตัวประกอบมาตราส่วนสำหรับซีรีส์ ACST-2 คำนวณอย่างไร?

ตอบ: ตัวประกอบมาตราส่วน KVI เป็นสัดส่วนกับตัวต้านทานปลายทาง RT สูตรคือ KVI = 1V/A × (RT / Ns) โดยที่ Ns คือจำนวนรอบทุติยภูมิ เมื่อ RT = Ns (ใน Ω), KVI = 1V/A หมายความว่ากระแสปฐมภูมิ 1A ทำให้เกิดแรงดันเอาต์พุตทุติยภูมิ 1V ตัวอย่างเช่น สำหรับ ACST-2050 (Ns=50) ด้วยตัวต้านทานปลายทาง 50Ω กระแสปฐมภูมิ 1A ทำให้เกิดแรงดันทุติยภูมิ 1V

ถาม: จะเลือกอัตราส่วนรอบที่เหมาะสมได้อย่างไร?

ตอบ: การเลือกอัตราส่วนรอบขึ้นอยู่กับช่วงกระแสปฐมภูมิและแรงดันตัวอย่างทุติยภูมิที่ต้องการ อัตราส่วนรอบที่ต่ำกว่า (เช่น 1:50) มีจำนวนรอบทุติยภูมิน้อยกว่า กระแสเอาต์พุตสูงกว่า และเหมาะสำหรับการตรวจจับกระแสขนาดใหญ่ อัตราส่วนรอบที่สูงกว่า (เช่น 1:300) มีจำนวนรอบทุติยภูมิมากกว่า กระแสเอาต์พุตต่ำกว่า และเหมาะสำหรับกระแสขนาดเล็กหรือการใช้งานที่ต้องการแรงดันเอาต์พุตสูงกว่า เราแนะนำให้เลือกตามกระแสปฐมภูมิสูงสุดและค่าตัวต้านทานปลายทาง

ถาม: ความแตกต่างระหว่างโหมดการทำงานแบบขั้วเดียวและสองขั้วคืออะไร?

ตอบ: ในโหมดขั้วเดียว กระแสปฐมภูมิจะไหลในทิศทางเดียวกันเสมอ (บวกหรือลบ) ซึ่งมักพบในโทโพโลยีเช่น Flyback Converter ในโหมดสองขั้ว กระแสปฐมภูมิจะสลับระหว่างค่าบวกและค่าลบ ซึ่งมักพบในโทโพโลยีเช่น Push-Pull และ Full-Bridge Converter ซีรีส์ ACST-2 รองรับทั้งสองโหมด ข้อมูลประสิทธิภาพอ้างอิงมีให้ที่ 50kHz ด้วยตัวประกอบการทำงาน 40%
