เครื่องแปลงกระแสไฟฟ้าความถี่สูง SMD CT02 ซีรี่ย์ สูงสุด 18A ขนาดเล็กที่สุดสําหรับเครื่องแปลง AC-DC และ DC-DC

การเจรจาต่อรอง
MOQ
ต่อรองได้
ราคา

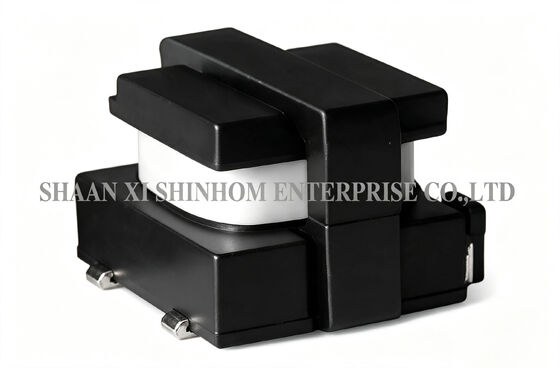

SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เลี้ยว: 1:50,1:100,1:150,1:200,1:250
ช่วงปัจจุบัน: สูงถึง 18A
ลักษณะความถี่: ความถี่สูง
การติดตั้ง: เอสเอ็มดี
ขนาด: 6.4*6.0*4.6มม
ปรับแต่ง: ปรับแต่ง
เน้น:

เครื่องแปลงกระแสไฟฟ้า SMD ซีรี่ย์ CT02

,

เครื่องแปลงกระแสไฟฟ้าความถี่สูงถึง 18A

,

เครื่องแปลงความแรงปัจจุบันสําหรับเครื่องแปลง AC-DC
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS/ISO/UL/CE/IATF16949/CNAS
หมายเลขรุ่น: ซีที02 ซีรีส์
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 10,000/เดือน
รายละเอียดสินค้า
เครื่องแปลงกระแสความถี่สูงที่มีกระแสไฟฟ้าสูงถึง 18A

รายการซีรี่ย์ CT02เครื่องแปลงกระแสกระแสไฟฟ้าความถี่สูง SMD มีการออกแบบแพคเกจขั้นต่ํา ปริมาณกระแสไฟฟ้าที่ระดับสูงสุด 18A ระยะความถี่ 1kHz ถึง 1MHz มีตัวเลือกอัตราการหมุนมาตรฐาน 5 ตัว:50, 1:100, 1:150, 1:200และ 1:300, เหมาะสําหรับความต้องการความแม่นยําการตรวจจับที่แตกต่างกัน ทนกับการทดสอบแรงดัน: 1500VAC, รับประกันความปลอดภัยความดันสูงเพื่อความดันต่ํา การแยกแยก. ตอบสนองกับมาตรฐาน UL94V-0 retardant ไฟรายละเอียดไฟฟ้าขึ้นอยู่กับการทดสอบที่อุณหภูมิบริเวณ 25 °C.กระแสไฟฟ้าระดับปริมาณถูกกําหนดว่าเป็นค่ากระแสไฟฟ้าที่กระแสไฟฟ้าหลักบวกกับกระแสไฟฟ้าที่สะท้อนกลับ (การสับเปลี่ยนอัตราสัดส่วน) ส่งผลให้อุณหภูมิเพิ่มขึ้น 40 °Cมันถูกใช้อย่างแพร่หลายในเครื่องแปลง AC-DC/DC-DC, เครื่องแปลงจุดของภาระ POL, วงจรควบคุมกระแสความถี่สูง, และการทดสอบกระแสกระแสกระแส

ลักษณะ:
  • รอยเท้าที่เล็กที่สุด
  • Hi-Pot ทดสอบที่ 1500VAC
  • ระยะความถี่การทํางาน: 1kHz ถึง 1MHz
  • ระยะเวลาปัจจุบัน: สูงสุด 18A
  • อัตราการหมุน: 1:50. 1:100. 1:150, 1:200 และ 1:300
การใช้งาน:
  • เครื่องแปลง AC/DC
  • เครื่องแปลง DC/DC
  • เครื่องแปลง POL
  • การทดสอบวงจรควบคุมกระแสปริมาณความถี่สูงและกระแสปริมาณ
ข้อมูลทางเทคนิค:
  • ทดสอบที่ 10kHz 0.1Vrms
  • รายละเอียดไฟฟ้าที่ 25 °C
  • ระยะการทํางาน: -40 °C ถึง +130 °C นี่คือการรวมกันของอุณหภูมิแวดล้อมบวกกับการเพิ่มขึ้น
  • ตอบสนอง UL 94V-0
  • กระแสไฟฟ้าแบบ DC ผ่านระยะหลัก บวกกระแสไฟฟ้าแบบ DC ที่แบ่งตามอัตราการหมุน ผ่านระยะการล่อระยะสอง เพื่อทําให้อุณหภูมิเพิ่มขึ้น 40 °C ในระยะ 25 °C ของบรรยากาศ
  • ผลิตภัณฑ์ทั้งหมดเป็น RoHS-Compliant

เครื่องแปลงกระแสไฟฟ้าความถี่สูง SMD CT02 ซีรี่ย์ สูงสุด 18A ขนาดเล็กที่สุดสําหรับเครื่องแปลง AC-DC และ DC-DC

หมายเหตุ: คุณสมบัติสินค้าสามารถปรับแต่งได้

FAQ

คําถาม: ข้อดีของขนาดขั้นต่ําของชุด CT02 คืออะไร?

A:การออกแบบบรรจุขั้นต่ําทําให้ซีรี่ย์ CT02เหมาะสําหรับการออกแบบพลังงานที่คอมแพคต์ที่มีพื้นที่จํากัด เช่น เครื่องแปลง POL (จุดของภาระ) โมดูลพลังงานของอุปกรณ์พกพา และการวางแผน PCB ความหนาแน่นสูงมันทําให้การตรวจจับกระแสแม่นยําและการควบคุมการตอบสนองในพื้นที่จํากัด.

Q: การกําหนดกระแสไฟฟ้าขนาด 18A เป็นอย่างไร?

A:กระแสไฟฟ้าเรทม์นิยามว่าเป็นค่ากระแสไฟฟ้าที่กระแสไฟฟ้าหลักบวกกับกระแสไฟฟ้าที่สะท้อนกลับ (สัดส่วนการหมุน)40°Cการเพิ่มอุณหภูมิ25°Cอุณหภูมิแวดล้อม ในการใช้งานจริง ให้แน่ใจว่ากระแสทั้งหมดไม่เกินค่าตั้งค่า และให้แน่ใจว่าอุณหภูมิส่วนประกอบ (อุณหภูมิแวดล้อม + การเพิ่มอุณหภูมิ) ไม่เกิน130°C.
