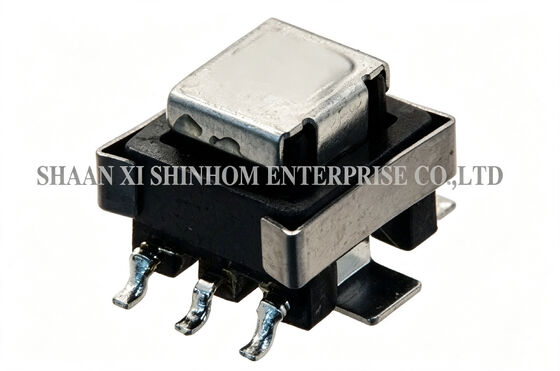

เครื่องแปลงกระแสไฟฟ้า SMD ความถี่สูง ACSTE50 ซีรี่ย์ ถึง 50A สําหรับการวัดพลังงานและการติดตามพลังงาน

รุ่น ACSTE50 เป็นหม้อแปลงกระแสไฟฟ้าความถี่สูงแบบ SMD ที่ออกแบบมาสำหรับการวัดพลังงาน AC, การตรวจสอบกำลังไฟฟ้า และการใช้งานด้านการป้องกัน ผลิตภัณฑ์ใช้ แกนความถี่สูง และ แพ็คเกจ SMD รองรับช่วงการตอบสนองความถี่กว้างตั้งแต่ 50kHz ถึง 1MHz กระแสไฟฟ้าที่ตรวจจับได้สูงสุดคือ 50A การ เคลือบอีพ็อกซี่ ให้ประสิทธิภาพการป้องกันการรบกวนจากสนามแม่เหล็กที่ยอดเยี่ยม ทำให้มั่นใจได้ถึงการวัดที่แม่นยำและเสถียรในสภาพแวดล้อมที่มีสนามแม่เหล็กไฟฟ้าซับซ้อน ทนทานต่อแรงดันไฟฟ้า 2000VAC (จากขดลวดปฐมภูมิถึงขดลวดทุติยภูมิ) เพื่อความปลอดภัยและความน่าเชื่อถือ การวัดขดลวดทุติยภูมิจะอยู่ที่ ขา 1-3 วิธีการบัดกรองรองรับทั้ง การบัดกรีแบบคลื่น และ การบัดกรีแบบรีโฟลว์ เข้ากันได้กับสายการผลิต SMT อัตโนมัติ ใช้กันอย่างแพร่หลายใน มิเตอร์วัดพลังงาน AC, ทรานสดิวเซอร์กำลังไฟฟ้า, RTU เทอร์มินัลระยะไกล, CTs ป้องกัน และ ระบบตรวจสอบอิเล็กทรอนิกส์.

คุณสมบัติ:

• หม้อแปลงกระแสไฟฟ้าความถี่สูง
• โปรไฟล์ต่ำ
• กระแสไฟฟ้า: สูงสุด 50A
• ความถี่สูง (1kHz ถึง 1MHz)
• อีพ็อกซี่ป้องกันการรบกวนจากสนามแม่เหล็กที่แข็งแกร่ง

การใช้งาน:

• มิเตอร์วัดพลังงาน AC, ทรานสดิวเซอร์กำลังไฟฟ้า, RTU
• หม้อแปลงกระแสไฟฟ้าป้องกัน
• มิเตอร์วัดกิโลวัตต์-ชั่วโมง AC
• ระบบตรวจสอบอิเล็กทรอนิกส์

ข้อมูลทางเทคนิค:

• ช่วงความถี่การทำงาน: 50KHz~1MHz
• ความถี่ทดสอบ: 10 KHz 0.1Vrms
• Hi-pot: 2000VAC, จากขดลวดปฐมภูมิถึงขดลวดทุติยภูมิ
• กระแสไฟฟ้าที่ตรวจจับได้สูงสุด: 20A
• การวัดขดลวดทุติยภูมิทั้งหมดอยู่ที่ขา 1-3
• วิธีการบัดกรี: คลื่น, รีโฟลว์

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
