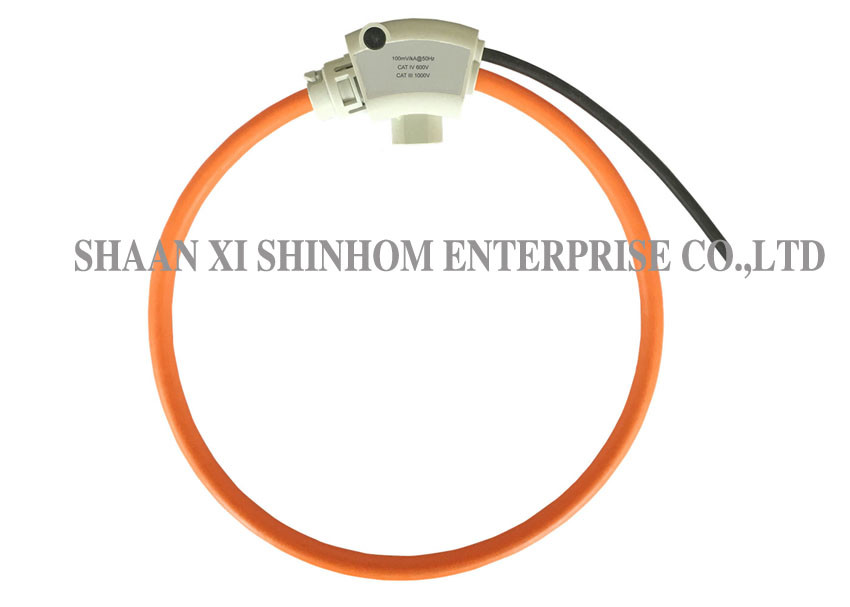

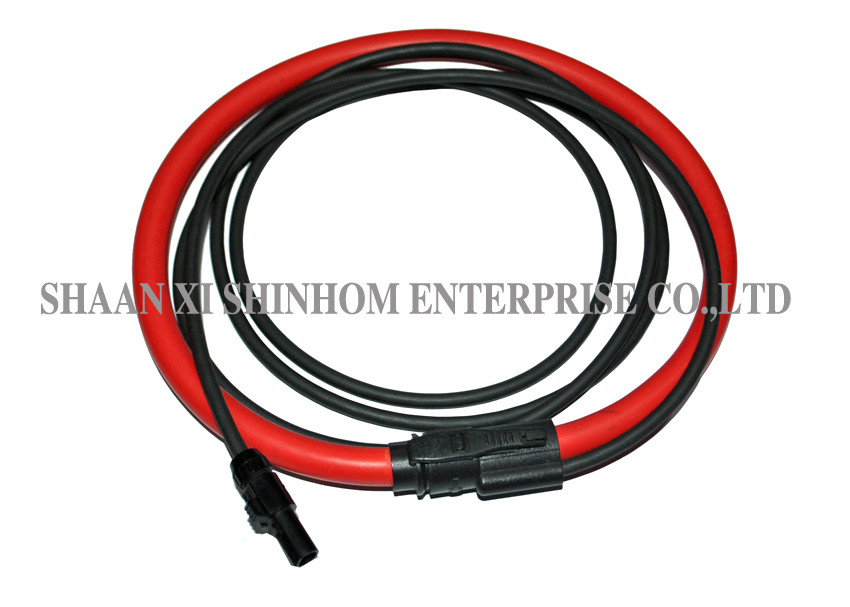

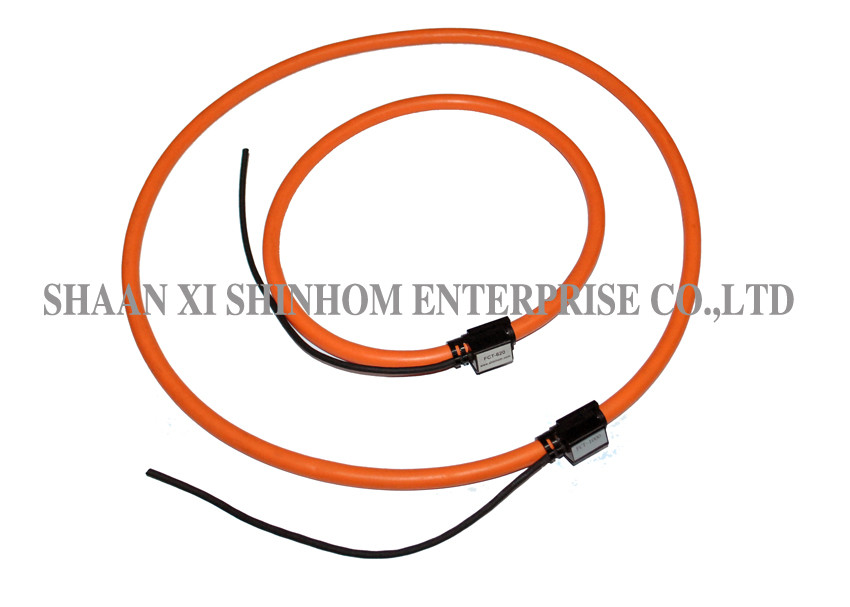

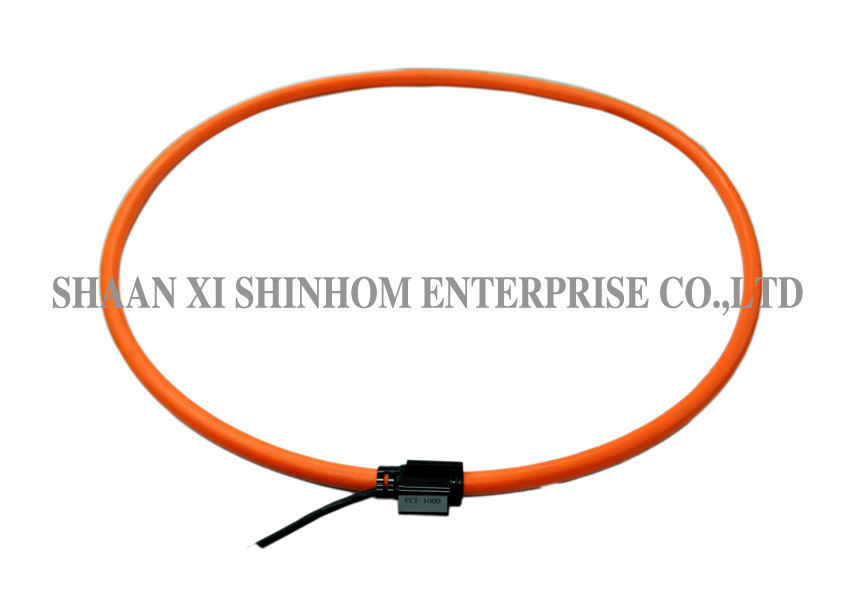

แคลมป์คอยล์แบบยืดหยุ่นขดลวด Rogowski เป็นตัวแปลงสัญญาณ AC ปัจจุบันสำหรับการติดตั้งถาวร
พวกเขารวมข้อดีของขดลวดที่บางและยืดหยุ่นรอบ Rogowski (ความรู้สึก) เข้ากับการปรับสภาพสัญญาณ
แม่นยำ, การวัด rms ที่แท้จริง, แรงดันไฟฟ้าหรือกระแส
คุณสมบัติ
ลิเนียริตี้สูงจาก 1A ถึง 100kA
ช่วงไดนามิกกว้าง
มีประโยชน์มากกับตัวนำขนาดใหญ่หรือรูปร่างที่น่าอึดอัดใจหรือในสถานที่ที่มีการ จำกัด การเข้าถึง
ไม่มีอันตรายจากการเปิดวงจรรอง
ไม่เสียหายจากการโอเวอร์โหลดขนาดใหญ่
ไม่ล่วงล้ำไม่ดึงพลังจากตัวหลัก
การวัดความสม่ำเสมอในทุกตำแหน่งของตัวนำภายในขดลวด
ระดับการปฏิเสธที่ดีเยี่ยมกับตัวนำกระแสไฟฟ้าภายนอก
การประยุกต์ใช้งาน
อุปกรณ์วัดเครื่องมือวัดในห้องปฏิบัติการ
ระบบตรวจสอบและควบคุมพลังงาน
การวัดระลอกคลื่น DC
การตรวจสอบ Harmonics และ Transients
มิเตอร์ไฟฟ้าเซ็นเซอร์ Powe ranalyzer
สเปค
| TRANSDUCER | ||
| ความยาวคอยล์: | 210/350/420/510/600/800 มม | |
| เส้นผ่าศูนย์กลางภายใน: | 60/103/125/155/180 / 245mm (± 10%) | |
| ม้วนข้ามส่วน: | 6.5 ± 0.2 มม. / 8 ± 0.2 มม. / 10 ± 0.2 มม | |
| สลัก: | bayonetholder | |
| วัสดุ: | เทอร์โมพลาสติก UL94-V0 | |
| สี: | ขดลวด: สีดำ, สีแดง, สีเหลือง, สีฟ้า (สีอื่น ๆ สามารถปรับแต่ง) | |
| หน่วยปิด: ดำ | ||
| สายเชื่อมต่อ | ||
| ประเภท: | สายเคเบิล (พร้อมขั้วต่อ 3 สาย) | |
| สายเชื่อมต่อ scilloscope + BNC / O | ||
| ความยาว: | 3000 มม. (มาตรฐาน), ความยาวอื่นสามารถปรับแต่งได้ | |
| วัสดุ: | Xy23 / 0.1 Ts / 2C + A + B | |
| สี: | ส้มดำ | |
| ลักษณะไฟฟ้า | ||
| ระดับเอาท์พุท (RMS): | 40mV / 1000A @ 50Hz | |
| 80mV / 1000A @ 50Hz | ||
| 100mV / 1000A @ 50Hz | ||
| ความถูกต้อง: | คลาส 1.0 (ต้องปรับเทียบคอยล์ด้วยตัวต้านทานโหลดแอมป์ / ตัวรวม) | |
| ลิเนียริตี้ (10% ถึง 100% ของช่วง): | ± 0.1% ของการอ่าน | |
| ช่วงความถี่ / แบนด์วิดธ์: | ประมาณ 10Hz ถึง 10MHz | |
| เปลี่ยนเฟส: | 90 ° | |
| ความไวของตำแหน่งตัวนำ: | ± 2% สูงสุด | |
| อิทธิพลของเขตข้อมูลภายนอก: | ± 2% สูงสุด | |
| เงื่อนไขด้านสิ่งแวดล้อม | ||
| อุณหภูมิในการทำงาน: | จาก -20 ℃ถึง + 75 ℃ | |
| อุณหภูมิการจัดเก็บ: | จาก -30 ℃ถึง + 75 ℃ (แนะนำอุณหภูมิปกติ) | |
| ความปลอดภัย | ||
| แรงดันใช้งาน (สูงสุด): | 1000Vrms CATIII | |
| CATV 600Vrms | ||
| ทดสอบ Hipot | 3000Vrms @ 50 / 60Hz 1 นาที | |
มิติ
| ขนาด (มม) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| ขนาดหน้าต่าง ((มม.) ± 10% | 60mm | 103mm | 125mm | 155 มิลลิเมตร | 180mm | 245mm |
| B Rogowski คอยล์ OD (มม.) ± 10% | 73mm | 120mm | 141mm | 171mm | 201mm | 266mm |
| เส้นผ่าศูนย์กลางขดลวด C Rogowski | 6.5mm | 8mm | 8mm | 8mm | 10.5mm | 10.5mm |
| เส้นผ่าศูนย์กลางลวดตะกั่ว D | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
นี่คือข้อกำหนดที่หลากหลายเพื่อให้คุณเลือก
