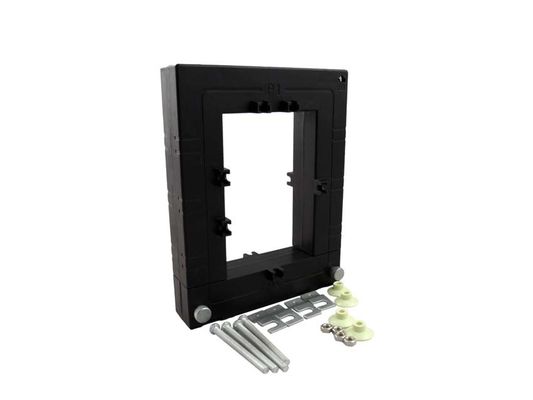

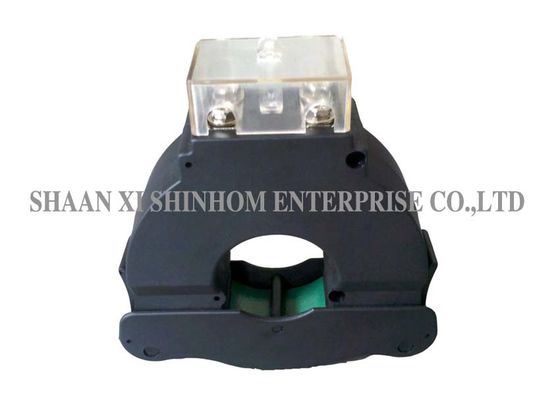

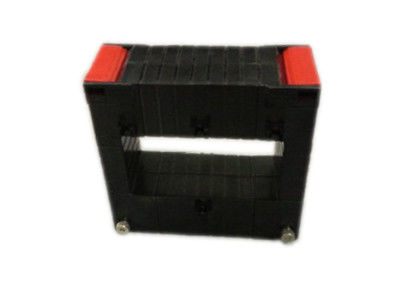

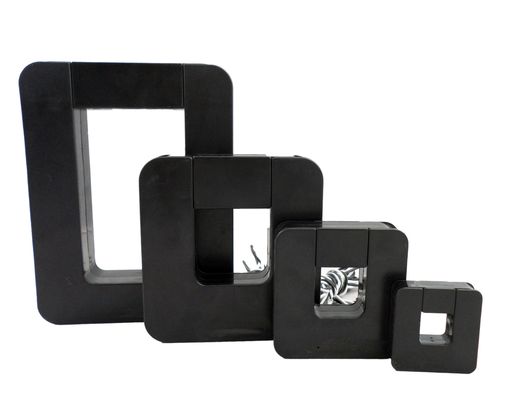

SCTK667A ซีรีย์ retro-fit (แยกแกน) หม้อแปลงกระแสได้รับการออกแบบมาเป็นพิเศษเพื่อความสะดวกในการติดตั้งในงานเน็ตใหม่หรือที่มีอยู่แล้ว อาจถูกติดตั้งโดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์ ตัวต้านทานความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำ มันสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง ส่วนใหญ่ใช้ใน
คุณสมบัติ:
พารามิเตอร์ไฟฟ้า
| ความถี่ | 50-400Hz |
| จัดอันดับการป้อนข้อมูล | 100A-1000A |
| ช่วงการวัด | 5% ใน 130% ใน |
| จัดอันดับการส่งออก | 5A / 1A |
| อัตราส่วน | ≤± 0.5% |
| มุมเฟส | ≤± 30 นาที |
| ความเป็นฉนวน | 2.5kV / 1mA / 1min |
| ความต้านทานของฉนวน | DC500V / 100MΩmi |
พารามิเตอร์ทางกล
| กรณี | PA / UL94-V0 |
| กระสวย | PA |
| แกน | เหล็กซิลิคอน |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาท์พุท | สถานีปลายทาง |
การเลือกประเภท
| Input / Output | ภาระ (VA) / ห้องเรียน | Input / Output | ภาระ (VA) / ห้องเรียน | ||||
| (A) | 0.5 | 1.0 | 3.0 | (A) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
