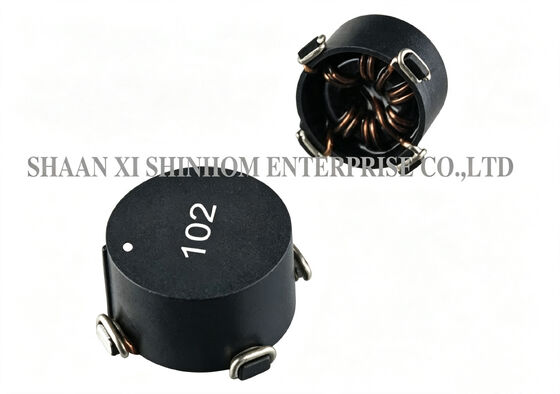

เครื่องผลักดันอัตราการทํางานแบบสามัญแบบ SMD ไทโรอิดลแบบกระแสสูง STC08 ซีรี 200μH-20mH สําหรับการกด EMI/RFI

The ตัวเหนี่ยวนำแบบโหมดร่วมแกนวงแหวน SMD ใช้แกนวัสดุที่มีการอิ่มตัวสูงและโครงสร้างวงจรแม่เหล็กแบบปิดวงแหวน ช่วยลดการแผ่รังสี EMI ได้อย่างมีประสิทธิภาพ และเหมาะสำหรับการใช้งานกรองสายไฟและสายสัญญาณที่ไวต่อ EMI ช่วงความเหนี่ยวนำครอบคลุมตั้งแต่ 200µH ถึง 20mH แพ็คเกจ SMD รองรับการวางอัตโนมัติ เข้ากันได้กับสายการผลิต SMT มีการใช้งานอย่างแพร่หลายในเครื่องใช้ไฟฟ้า, การแปลง DC-DC (โหมดขนาน), การเชื่อมต่อแบบแยก, การกรองอินพุต (โหมดอนุกรม) และการระงับ EMI/RFI

• ช่วงความเหนี่ยวนำ – 200µH ถึง 20mH, การเลือกที่ยืดหยุ่น

• กระแสที่กำหนด – 1A ถึง 7A, ความสามารถในการรับกระแสสูง

• DCR – 8mΩ ถึง 250mΩ, การสูญเสียต่ำ

• แกนวัสดุที่มีการอิ่มตัวสูง

• การแผ่รังสี EMI ต่ำ

• แพ็คเกจ SMD – รองรับการวางอัตโนมัติ

• อุณหภูมิการทำงาน – -40°C ถึง +125°C

• ความต้านทานฉนวน – ≥1000MΩ (100V DC)

วัดความเหนี่ยวนำที่ 100KHz 0.1VRms.

ความต้านทานฉนวน: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 Milliohmmeter

อุณหภูมิการทำงาน: -40℃ ถึง +125℃

อุณหภูมิการจัดเก็บ: -55℃ ถึง +125℃

มีแพ็คเกจที่แตกต่างกันตามคำขอพิเศษ

การอิ่มตัวสูงสุด 35% เมื่อใช้ DC bias

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้.

• การกรองพลังงานเครื่องใช้ไฟฟ้า

• การแปลง DC-DC (โหมดขนาน)

• การเชื่อมต่อแบบแยก (หม้อแปลง)

• การกรองอินพุต (โหมดอนุกรม)

• การระงับ EMI/RFI

• แหล่งจ่ายไฟอุปกรณ์สื่อสาร

• แหล่งจ่ายไฟควบคุมอุตสาหกรรม

• แหล่งจ่ายไฟอุปกรณ์ต่อพ่วงคอมพิวเตอร์

ถาม: ช่วงความเหนี่ยวนำ กระแส และ DCR ของอนุกรม STC08 คืออะไร?

ตอบ: อนุกรม STC08 ครอบคลุมช่วงความเหนี่ยวนำตั้งแต่ 200µH ถึง 20mH, กระแสที่กำหนดตั้งแต่ 1A ถึง 7A, และ DCR ตั้งแต่ 8mΩ ถึง 250mΩ ช่วงความเหนี่ยวนำที่กว้าง ความสามารถในการรับกระแสสูง และการออกแบบ DCR ต่ำ ทำให้เหมาะสำหรับการใช้งานระงับ EMI ที่หลากหลาย ตั้งแต่การกรองสายสัญญาณไปจนถึงการกรองสายไฟกำลังสูง.ตอบ: DCR ต่ำหมายถึงการสูญเสียพลังงานน้อยลง (การสูญเสีย I²R) เมื่อกระแสไหลผ่านขดลวด สิ่งนี้ช่วยปรับปรุงประสิทธิภาพโดยรวมของระบบและลดการเพิ่มขึ้นของอุณหภูมิ อนุกรม STC08 มี DCR ต่ำถึง 8mΩ ทำให้เหมาะอย่างยิ่งสำหรับการออกแบบกำลังไฟสูงที่มีข้อกำหนดด้านประสิทธิภาพที่เข้มงวด.ถาม: จะขอตัวอย่างได้อย่างไร? ระยะเวลารอคอยนานเท่าใด?ตอบ: คุณสามารถส่งใบสมัครขอตัวอย่างผ่านเว็บไซต์หรืออีเมลของเราได้ โปรดระบุข้อมูลบริษัทและรุ่นเป้าหมายของคุณ ตัวอย่างสินค้ามีค่าใช้จ่ายฟรี และจะจัดส่งภายใน 3-5 วันทำการ ระยะเวลารอคอยสำหรับการสั่งซื้อจำนวนมากโดยทั่วไปคือ 2-8 สัปดาห์.
