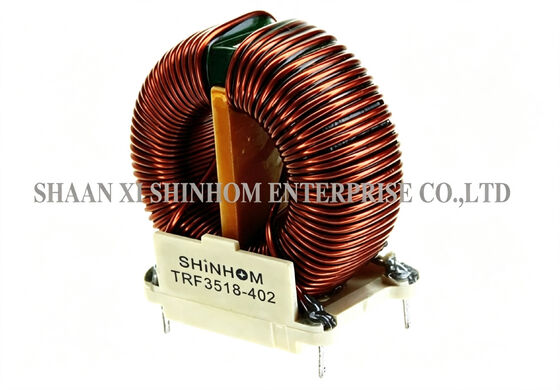

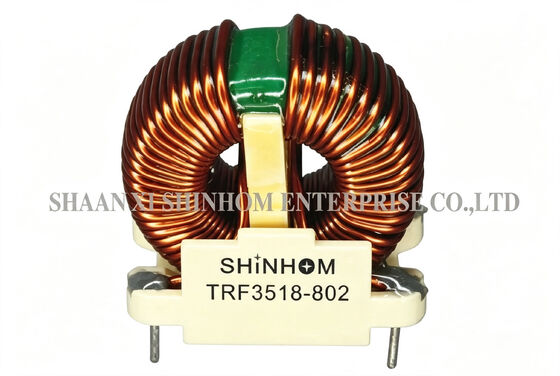

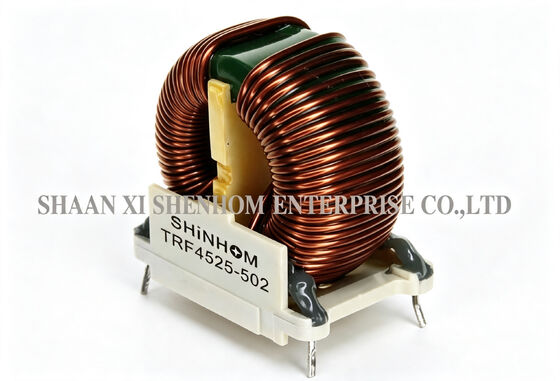

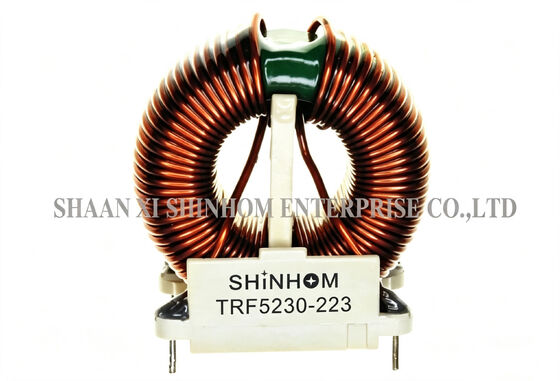

ตัวเหนี่ยวนำแบบแกนเทอรอยด์ความถี่สูงอนุกรม TRF สำหรับการลดทอนสัญญาณรบกวนสาย AC/DC และ DC/DC

รายการซีรี่ย์ TRFโครงการกัดลมแบบสามัคคีความถี่สูงใช้แกนแบบสามัคคีและการออกแบบลมแบบสองแบบ ความถี่ระดับ 1.5A ถึง 18A อัดแรงตั้งแต่ 1mH ถึง 120mHอัตราความถี่การสะท้อนแบบทั่วไป ตั้งแต่ 100KHz ถึง 3MHzผลิตภัณฑ์นี้มีความแข็งแรงทางกลที่ดีเยี่ยม, DCR ต่ํา, และความร้อนต่ํา. มันกําจัดเสียงกระแทกทางไฟฟ้าในวงจรพลังงานและสัญญาณอย่างมีประสิทธิภาพหลังคาติดตั้ง PCB หลายตัวมีให้เลือกเพื่อตอบโจทย์ความต้องการการวางแผนที่แตกต่างกันระยะอุณหภูมิการทํางาน: -40 °C ถึง +105 °C. ใช้กันอย่างแพร่หลายในระบบตัดเสียงสาย AC / DC และ DC / DC, ระบบสื่อสาร, อิเล็กทรอนิกส์รถยนต์, ทีวี LCD / PDP และอุปกรณ์ล้อมคอมพิวเตอร์

• 1ระดับความสามารถ.5A ถึง 18A
• 1mH ถึง 120mH กลากสองครั้ง
• ความแข็งแรงทางกล ที่เยี่ยมมาก
• การสะท้อนแบบทั่วไป 100KHz ถึง 3MHz
• ความน่าเชื่อถือสูงและตัวแปร PCB-mount housing
• ความต้านทานต่ําและการเพิ่มอุณหภูมิ

• การลดเสียงสาย DC/DC, AC/DC
• ระบบสื่อสาร
• ระบบรถยนต์
• LCD/PDPโทรทัศน์
• อุปกรณ์ส่วนนอกคอมพิวเตอร์ มันสอดคล้องกับมาตรฐานของ FCC VCCI CISPR FTZ ฯลฯ

• ความอดทนต่อการดึงใน + 50% - 30%
• ความดันการทํางานสูงสุด:250V ที่ 40°C
• IDC Max: จํานวนปัจจุบัน AC/DC A @40°C
• Hi-Pot 1500Vac วงกลมต่อวงกลม 3S
• การทดสอบอัดแรง: 10KHz 0.1V HP4284A
• RDC: QuadTech 1880 มิลลิโฮมเมตร
• กระแสกระแสแรงสูงสุด 10ms: 20X IDC
• อุณหภูมิการทํางาน: -40°C ถึง +105°C
• อุณหภูมิในการเก็บรักษา: -40°C°C ถึง +105°C°C
• ความทนทานต่อความร้อนในการผสม:260 °C เป็นเวลา 10 วินาที

Q: สินค้านี้ตรงกับมาตรฐาน EMI อะไร?

ตอบ: เครื่องกัดลมแบบสามัญของซีรีส์ TRF ตอบสนองมาตรฐาน EMI ระหว่างประเทศรวมถึง FCC, VCCI, CISPR และ FTZ.พวกมันช่วยผลิตภัณฑ์ของคุณผ่านการทดสอบการปฏิบัติตามการออกอากาศ และลดการรบกวนทางไฟฟ้าแม่เหล็กในสายไฟฟ้าและสัญญาณ.

คําถาม: ความหมายของความถี่เสียงสอดคล้องแบบทั่วไป 100KHz-3MHz คืออะไร?

A: เครื่องกัดเสียงแบบสามัญ ให้อุปสรรคแบบสามัญสูงสุดใกล้กับความถี่ของเสียงสะท้อน ทําให้การยับยั้งเสียงเสียงได้ดีที่สุดระยะความถี่ความรุนแรง 100KHz-3MHz ครอบคลุมช่วงความถี่ EMI ที่นําไปโดยหลักของปัสดุพลังงานสลับและวงจรดิจิตอล, รับประกันการลดความรุนแรงของเสียงแบบทั่วไปในช่วงความถี่ที่สําคัญ

คําถาม: ความอดทนต่อการชัก + 50%/-30% มีผลต่อการคัดเลือกอย่างไร

A: ระยะความอดทนนี้หมายถึงความแรงดึงตัวจริงอาจสูงกว่าค่านาม 50% หรือต่ํากว่า 30% ในการใช้งานกรอง EMIให้แน่ใจว่าความแรงดึงตอบสนองความต้องการการกรองขั้นต่ําในช่วงอุณหภูมิเต็มและกระแสปัจจุบันทํางานเราแนะนําให้มีช่องว่างที่เพียงพอในการออกแบบที่สําคัญ
