บ้าน /ผลิตภัณฑ์/โชคโหมดสามัญ/ตัวเหนี่ยวนำแบบแกนโทอรอยด์แบบ SMD รุ่น STR0602 ซีรีส์ 10µH-300µH สำหรับแหล่งจ่ายไฟแบบสวิตช์

ตัวเหนี่ยวนำแบบแกนโทอรอยด์แบบ SMD รุ่น STR0602 ซีรีส์ 10µH-300µH สำหรับแหล่งจ่ายไฟแบบสวิตช์

5,000 ชิ้น
MOQ
ต่อรองได้
ราคา

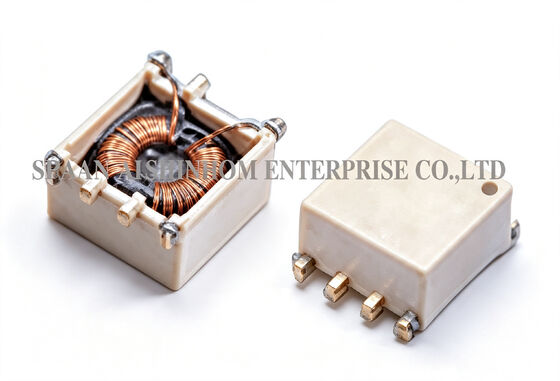

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ตัวเหนี่ยวนำ: 10uH ถึง 300uH
ความอดทน: ±30%
จัดอันดับปัจจุบัน: 1.5A ถึง 2.5A
ทดสอบความถี่: 10kHz
อุณหภูมิในการทำงาน: -25°C ถึง +105°C
อุณหภูมิในการจัดเก็บ: -25°C ถึง +105°C
เน้น:

SMD Toroidal Common Mode Choke การกดดันแบบปกติ

,

ตัวเหนี่ยวนำแบบโหมดร่วม STR0602

,

ตัวเหนี่ยวนำแบบโหมดร่วมสำหรับแหล่งจ่ายไฟแบบสวิตช์
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: STR0602 ซีรีส์
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 100,000/เดือน
รายละเอียดสินค้า

ตัวเหนี่ยวนำโหมดร่วมอนุกรม STR0602, แกนเฟอร์ไรต์แบบวงแหวนสำหรับ SMT ตัวกรองโหมดร่วมพร้อมค่าความเหนี่ยวนำ 10uH ถึง 300uH

ซีรีส์ STR0602 เป็นตัวกรองโหมดร่วมแบบ SMD แบบวงแหวน ใช้ แกนเฟอร์ไรต์แบบวงแหวน และการออกแบบ พันขดลวดชั้นเดียว มีค่าความจุระหว่างขดลวดต่ำมาก สามารถลดสัญญาณรบกวนโหมดร่วมได้อย่างมีประสิทธิภาพช่วงความเหนี่ยวนำครอบคลุม 10µH ถึง 300µH ค่า DCR อยู่ในช่วง 25mΩ ถึง 70mΩ การออกแบบแพ็คเกจขนาดกะทัดรัดช่วยประหยัดพื้นที่ PCBวัสดุทั้งหมดได้รับการรับรองมาตรฐานความหน่วงไฟ UL94V-0 แพ็คเกจ SMD รองรับการบรรจุแบบเทปและม้วน และการประกอบแบบ Surface-mount อัตโนมัติมีการใช้งานอย่างแพร่หลายใน บัลลาสต์อิเล็กทรอนิกส์ขนาดกะทัดรัด, แหล่งจ่ายไฟแบบสวิตชิ่ง และการใช้งาน ลดสัญญาณรบกวนโหมดร่วมต่างๆ

คุณสมบัติ:

  1. ช่วงความเหนี่ยวนำ 10uH ถึง 300uH
  2. DCR: 25mΩ ถึง 70mΩ
  3. การออกแบบขนาดกะทัดรัด
  4. พันขดลวดชั้นเดียวเพื่อลดค่าความจุ
  5. ผ่านมาตรฐานความหน่วงไฟ UL 94V-0
  6. มีจำหน่ายแบบเทปและม้วนสำหรับการติดตั้งบนพื้นผิวอัตโนมัติ

การใช้งานทั่วไป:

  1. การลดสัญญาณรบกวนโหมดร่วม
  2. บัลลาสต์อิเล็กทรอนิกส์ขนาดกะทัดรัดในหลอดไฟ
  3. แหล่งจ่ายไฟแบบสวิตช์โหมดขนาดกะทัดรัด
ตัวเหนี่ยวนำแบบแกนโทอรอยด์แบบ SMD รุ่น STR0602 ซีรีส์ 10µH-300µH สำหรับแหล่งจ่ายไฟแบบสวิตช์
กระแสไฟฟ้าสูงสุด (IDC):
กำหนดเมื่อมีการซ้อนทับ
ความต้านทาน (RDC):
เครื่องวัดมิลลิโอห์ม QuadTech 1880
วิธีการบัดกรี:
Vapor Phase, Infrared Reflow
ความทนทานต่อความร้อนจากการบัดกรี:
260°C เป็นเวลา 10 วินาที
ความทนทานต่อตัวทำละลาย:
เป็นไปตามมาตรฐาน MIL-STD-202E

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

คำถามที่พบบ่อย

ถาม: ช่วงความเหนี่ยวนำของซีรีส์ STR0602 คือเท่าใด?

ตอบ:ซีรีส์ STR0602 ครอบคลุมช่วงความเหนี่ยวนำตั้งแต่ 10µH ถึง 300µH ซึ่งครอบคลุมการใช้งานที่หลากหลายตั้งแต่ค่าความเหนี่ยวนำต่ำไปจนถึงค่าความเหนี่ยวนำปานกลาง ค่าความเหนี่ยวนำที่ต่ำกว่าเหมาะสำหรับการกรองความถี่สูง ในขณะที่ค่าความเหนี่ยวนำที่สูงกว่าเหมาะสำหรับการลดสัญญาณรบกวนโหมดร่วมความถี่ต่ำ

ถาม: ข้อดีของการพันขดลวดชั้นเดียวคืออะไร?

ตอบ:การพันขดลวดชั้นเดียวช่วยขจัดค่าความจุปรสิตระหว่างชั้น ให้ค่าความต้านทานโหมดร่วมที่สูงขึ้น และประสิทธิภาพการกรองที่เสถียรยิ่งขึ้นในช่วงความถี่กว้าง โครงสร้างชั้นเดียวยังมีการกระจายความร้อนที่ดีขึ้นและการพันที่สม่ำเสมอยิ่งขึ้น ทำให้เหมาะสำหรับการออกแบบแหล่งจ่ายไฟที่มีข้อกำหนดการลด EMI ที่เข้มงวด
