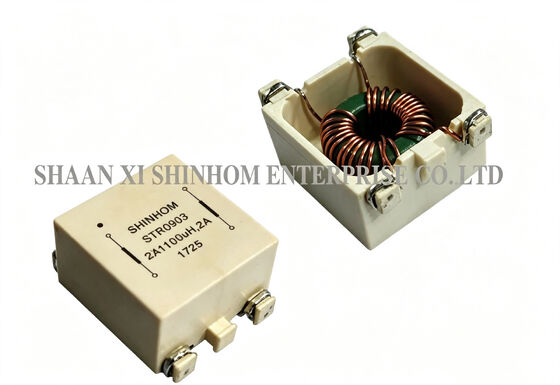

ความสามารถในการสับสานที่ต่ํา สายสับสานแบบปกติ STR0903 ซีรีส์ UL94-V0 สําหรับการยับยั้งการแทรกแซงแบบปกติ

The STR0903 series โช้คเหนี่ยวนำโหมดร่วมแบบเทอรอยด์ SMD ใช้การออกแบบแบบพันแยกและพันชั้นเดียว ให้ค่าความจุระหว่างขดลวดต่ำมาก และให้ค่าความต้านทานโหมดร่วมสูงสุดในช่วงความถี่กว้าง (50Hz-500KHz) ให้ประสิทธิภาพการระงับสัญญาณรบกวนโหมดร่วมที่ยอดเยี่ยม ผลิตภัณฑ์มีค่า 0.8% leakage inductance ซึ่งยังให้ความสามารถในการระงับสัญญาณรบกวนโหมดดิฟเฟอเรนเชียลบางส่วน SMD package รองรับการบัดกรีแบบไอระเหยและบัดกรีแบบอินฟราเรด โดยทนความร้อนจากการบัดกรีได้ 260°C/10 seconds นิยมใช้ใน บัลลาสต์อิเล็กทรอนิกส์ขนาดกะทัดรัด, แหล่งจ่ายไฟแบบสวิตชิ่ง, และการใช้งาน ระงับสัญญาณรบกวนโหมดร่วม ต่างๆ

• พันแยก – ความจุระหว่างขดลวดต่ำสุด
• พันชั้นเดียว – ความต้านทานโหมดร่วมสูงสุด
• ช่วงความถี่ – 50Hz ถึง 500KHz
• ความเหนี่ยวนำรั่วไหล – ประมาณ 0.8% (ระงับโหมดดิฟเฟอเรนเชียล)
• เป็นไปตามมาตรฐานความปลอดภัย UL/CSA/IEC
• ระดับการติดไฟของวัสดุ – UL94-V0
• แรงดันไฟฟ้าขณะทำงาน – 250VAC
• อุณหภูมิขณะทำงาน – -40°C ถึง +105°C

• การระงับสัญญาณรบกวนโหมดร่วม
• บัลลาสต์อิเล็กทรอนิกส์ขนาดกะทัดรัดในหลอดไฟ
• แหล่งจ่ายไฟแบบสวิตชิ่งขนาดกะทัดรัด

• แรงดันไฟฟ้าขณะทำงาน: 250Vac
• IDC สูงสุด: กำหนดเมื่อมีการซ้อนทับ
• การทดสอบความเหนี่ยวนำ: HP4284A 10KHz 0.1V
• RDC: QuadTech 1880 Milliohmmeter
• อุณหภูมิขณะทำงาน: -40℃ ถึง +105℃
• อุณหภูมิในการจัดเก็บ: -40℃ ถึง +105℃
• อุณหภูมิที่เพิ่มขึ้นสูงสุด 40℃
• วิธีการบัดกรี: ไอระเหย, อินฟราเรดรีโฟลว์
• ความทนทานต่อความร้อนจากการบัดกรี: 260℃ เป็นเวลา 10 วินาที
• ความทนทานต่อตัวทำละลาย: เป็นไปตาม MIL-STD-202E
