การลดความสูญเสียของ Toroidal Choke TR Series สําหรับอุปกรณ์อิเล็กทรอนิกส์ความถี่สูง

ซีรี่ย์ TR โครงการปั่นปั่นปั่นปั่นปั่นปั่นปั่นปั่นปั่น

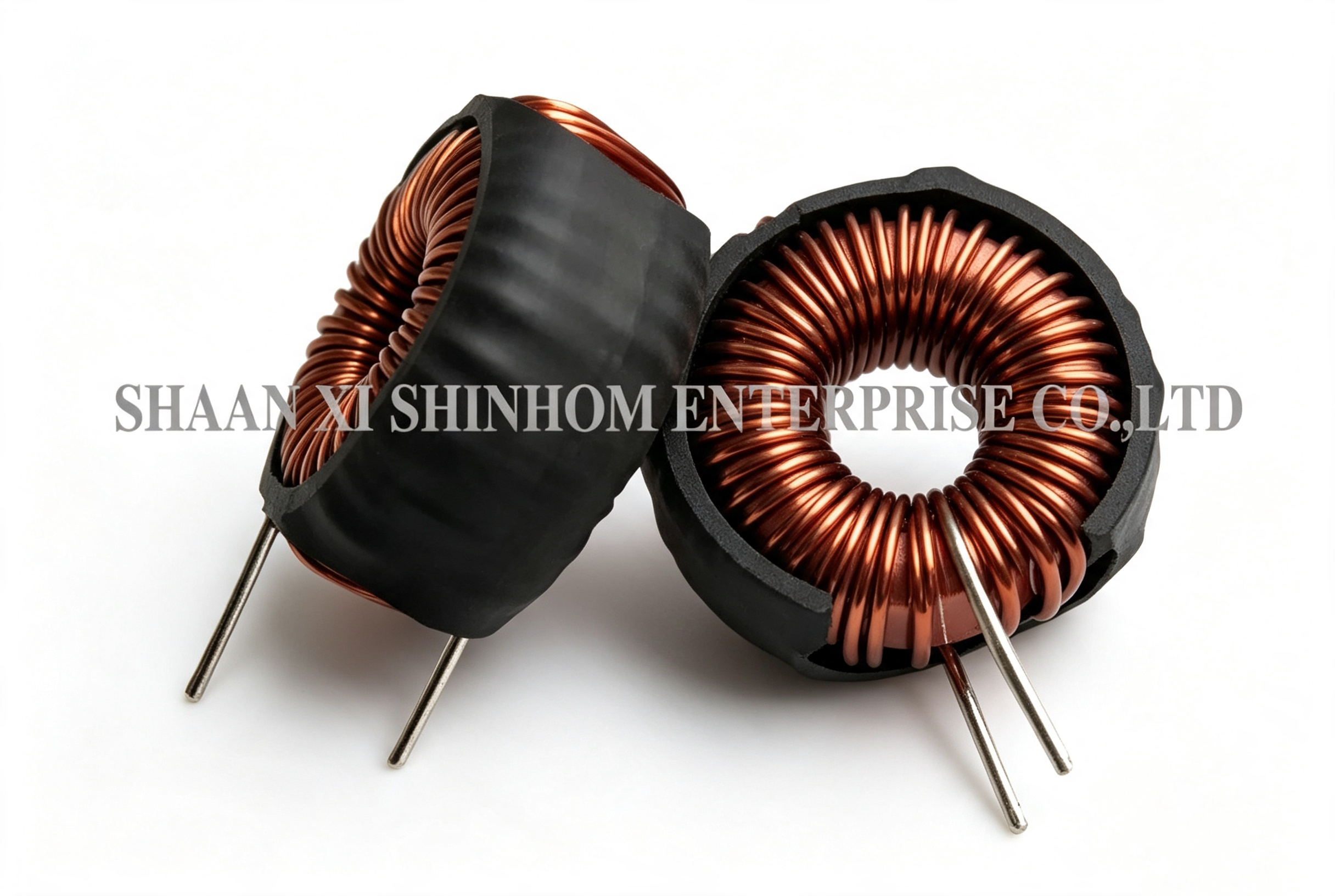

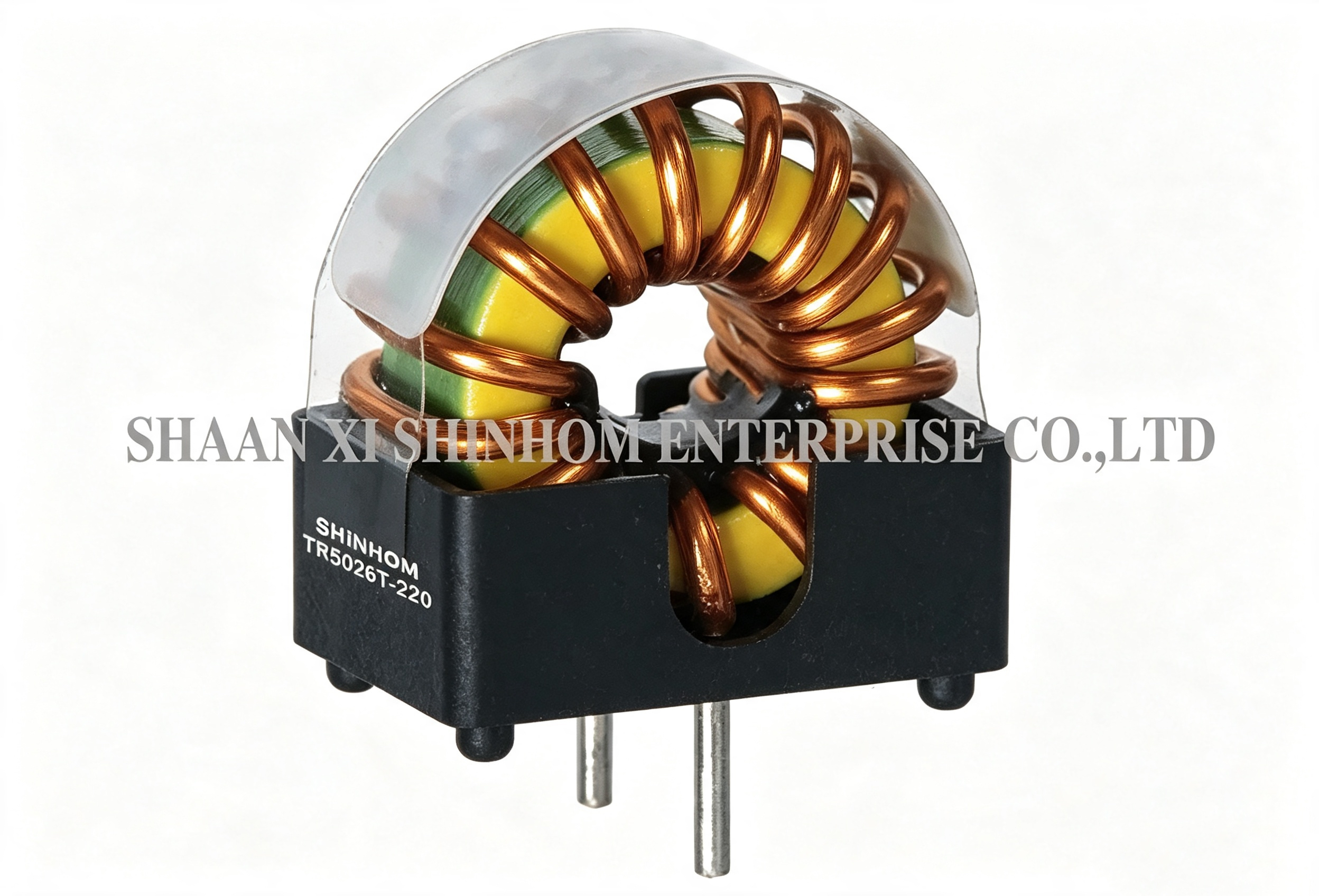

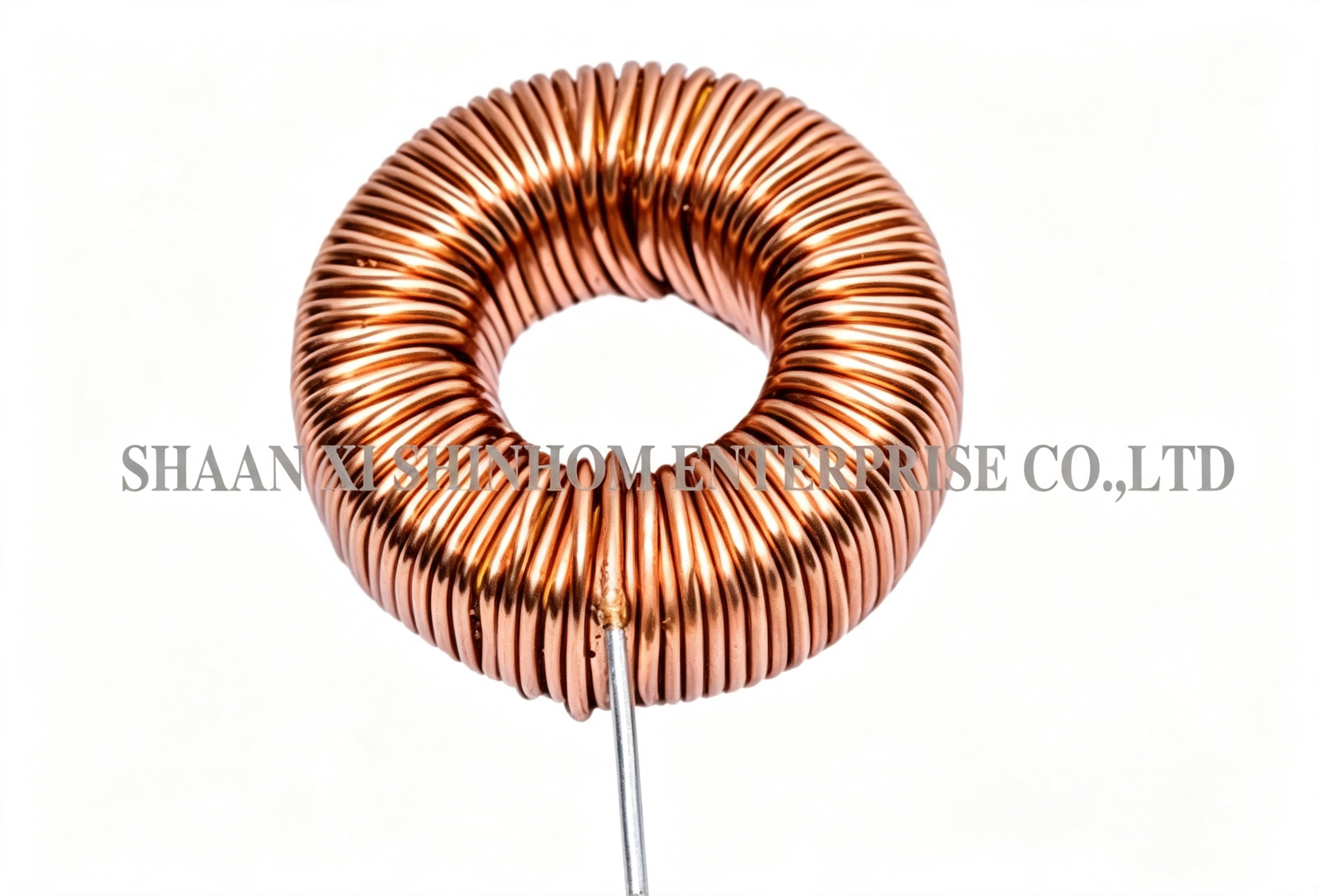

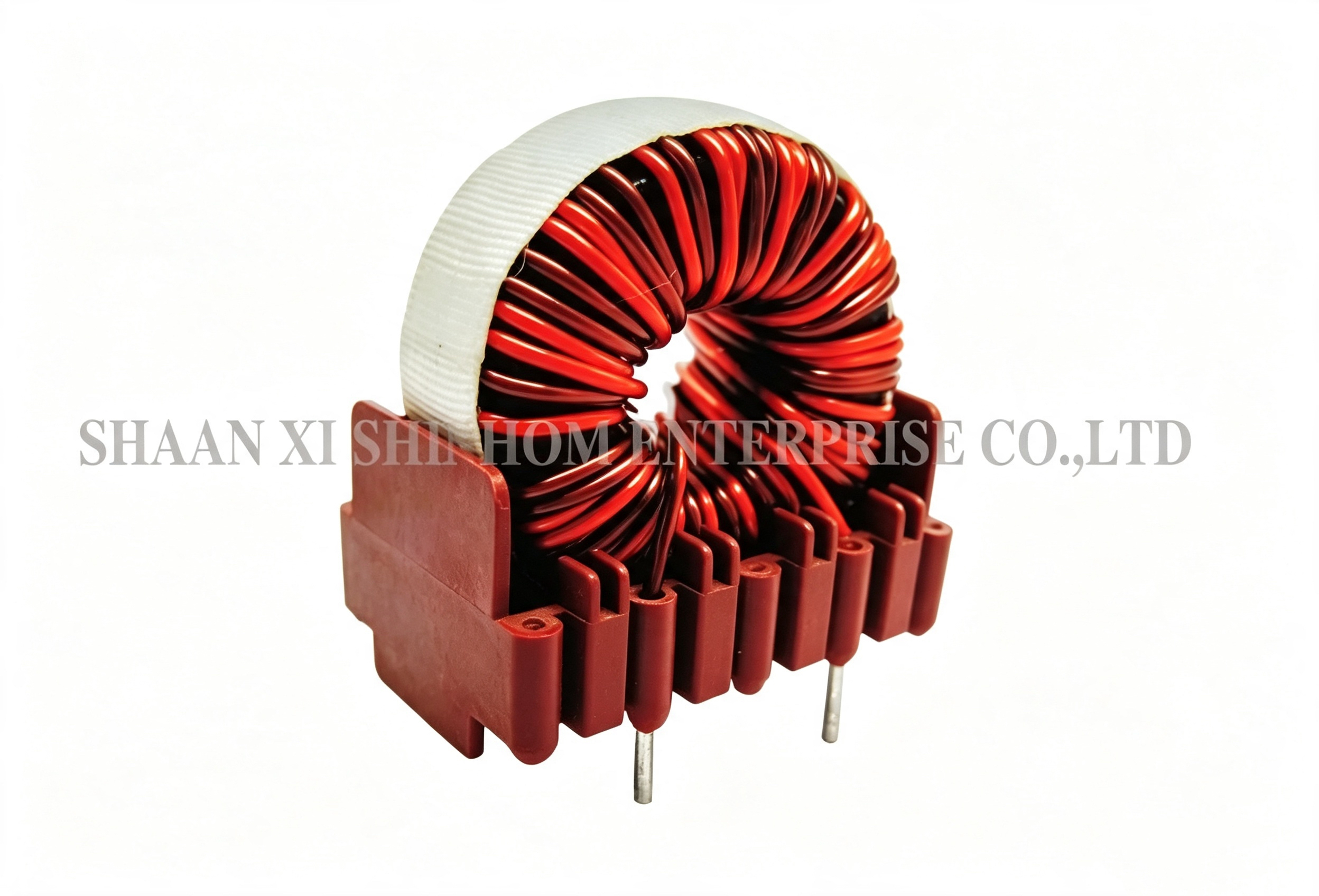

ซีรี่ย์ TRโตโรอิดล ช็อค / พลังงานอินดูคเตอร์ถูกออกแบบสําหรับปริมาณความถี่สูงสลับปัสดุพลังงานและอุปกรณ์อิเล็กทรอนิกส์.ผลิตภัณฑ์ใช้โครงสร้างแกนทรงตัวโตรอยด์ที่มีการรั่วไหลที่ต่ํามากมีตัวเลือกวัสดุแกนหลายแบบให้เลือก รวมถึง MPP, High Flux, Sendust / Carbonyl Iron และ Iron Powderเหมาะสําหรับความถี่และความต้องการพลังงานที่แตกต่างกัน. ทั้ง SMD และแพคเกจหลุมผ่านถูกสนับสนุน การออกแบบแบบระดับต่ําประหยัดพื้นที่ มันถูกใช้อย่างแพร่หลายในการสลับปัสดุพลังงาน การกรองสายไฟฟ้า การดุล EMI / RFIและอุปกรณ์อิเล็กทรอนิกส์ความถี่สูงต่าง ๆ.

ลักษณะ

• ความถี่สูงและความสูญเสียต่ํา
• อินดูเตอร์แบบ Toroidal
• สําหรับเครื่องยับยั้ง EMI ที่ดีเยี่ยม
• ขนาดเล็ก
• กระแสไฟฟ้าขนาดใหญ่
• ความต้านทานต่ํา
• MPP, hi-flux, send dust/RF carbonyl และแกนพลังงานเหล็ก
• SMT และโปรไฟล์ต่ํา
• รุ่นที่สอดคล้องกับ RoHS (ไม่มี Pb)
• คุณลักษณะความถี่ที่ดี

การใช้งาน

• ใช้อย่างแพร่หลายในเครื่องจําหน่ายพลังงานสลับต่าง ๆ และอุปกรณ์อิเล็กทรอนิกส์ความถี่สูง
• การกรองสายไฟฟ้า, EMI/RFI สําหรับเครื่องพลังงานแบบสวิตช์

รายละเอียด

• ความดันเฉพาะ: AC/DC 250V
• ระดับความกระชับกําลัง: AC 2KV, 1 นาที
• ความต้านทานการปิด: DC 500V, 100ohm, นาที
• ระดับการปิด: B (130°C)
• ระยะอุณหภูมิการทํางาน: -25°C - 85°C
• ระยะความชักชวนขั้นต่ํา: 4.7uH-20mH 1kHz
• ระยะไฟฟ้าปริมาณ 0.2-30A

คําอธิบายสินค้า

เราสามารถให้บริการ SMD อินดูเตอร์พลังงานและอินดูเตอร์อื่น ๆ มากมาย

หมายเหตุ:

เราได้รับการรับรอง RoHS, ISO9001 คุณภาพดีและราคาต่ํากับชื่อเสียงสูงดึงดูดลูกค้ามากขึ้น หากคุณสนใจสินค้าของเรากรุณาบอกเราว่าคุณต้องการสินค้าประเภทไหน และข้อมูลเพิ่มเติมเกี่ยวกับมันเราสามารถส่งตัวอย่างตามความต้องการของคุณ

FAQ

Q: มีวัสดุหลักอะไรสําหรับซีรีส์ TR? วิธีการเลือก?

ตอบ: ซีรี่ย์ TR มีตัวเลือกวัสดุหลัก 5 ชนิด คือ MPP (Molybdenum Permalloy Powder), High Flux, Sendust, Carbonyl Iron และ Iron Powder MPP มีการสูญเสียต่ําที่สุดและมีความมั่นคงในอุณหภูมิที่ดีที่สุดเหมาะสําหรับความถี่สูง, การใช้งานความแม่นยําสูง. ไฮฟลัคซ์มีความหนาแน่นสูง, เหมาะสําหรับการใช้งานพลังงานสูง.คาร์บอนิลเหล็กมีลักษณะความถี่สูงที่ดีพาวเดอร์เหล็กมีค่าใช้จ่ายต่ําที่สุด การเลือกควรขึ้นอยู่กับความถี่ในการทํางาน พลังงาน และความต้องการค่าใช้จ่าย

Q: วิธีการเลือกระหว่าง SMD และพัสดุผ่านรู?

A:แพ็คเกจ SMDเหมาะสําหรับสายการผลิต SMT อัตโนมัติ เหมาะสําหรับการผลิตปริมาณสูงแพ็คเกจผ่านรูเหมาะสําหรับการผสมคลื่น ทําให้การผสมมือและการทําต้นแบบง่าย โปรดเลือกตามการออกแบบ PCB และกระบวนการผลิตของคุณ

Q: วิธีการเลือกกระแสไฟฟ้าเรทจาก 0.2A ถึง 30A?

ตอบ: เมื่อเลือก เราแนะนําให้เลือกกระแสไฟฟ้าที่มีค่าเฉพาะอย่างน้อย1.2 ถึง 1.5 เท่ากระแสการทํางานสูงสุด ซึ่งทําให้มีช่องทางที่เพียงพอในการป้องกันความอิ่มตัวของแกน ซึ่งจะลดประสิทธิภาพการกรองนอกจากนี้พิจารณา derating ปัจจุบันที่อุณหภูมิสูงเพื่อให้แน่ใจว่าอุณหภูมิส่วนประกอบไม่เกิน85°C.
