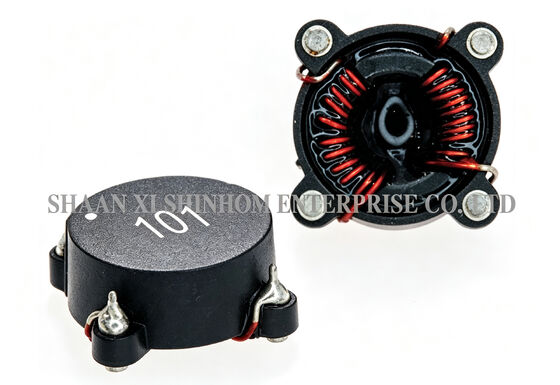

SMD Toroidal Common Mode Inductor STC06 ซีรีส์ 100μH-12mH 17.4×17.4×7.62mm สําหรับการกด EMI/RFI

ที่ซีรีส์ STC06ตัวเหนี่ยวนำโหมดทั่วไปแบบ Toroidal แบบ SMD มาในแพ็คเกจมาตรฐานขนาด 17.4*17.4*7.62 มม. ช่วงตัวเหนี่ยวนำครอบคลุม 100μH ถึง 12mH ตอบสนองความต้องการการกรอง EMI จากความถี่ต่ำถึงสูง

ผลิตภัณฑ์ใช้วัสดุแกนที่มีความอิ่มตัวสูงเพื่อรักษาประสิทธิภาพที่มั่นคงภายใต้สภาวะไบแอสกระแสสูง DCR ต่ำช่วยลดการสูญเสียพลังงาน

โครงสร้างแกนโทรอยด์ช่วยลดรังสี EMI ได้อย่างมีประสิทธิภาพ แพ็คเกจ SMD รองรับการประกอบแบบหยิบและวางอัตโนมัติ

มีการใช้กันอย่างแพร่หลายในเครื่องใช้ไฟฟ้า, การแปลง DC-DC (โหมดขนาน), ข้อต่อแยก, การกรองอินพุต (โหมดซีรีส์) และการปราบปราม EMI/RFI

• ช่วงตัวเหนี่ยวนำ – 100µH ถึง 12mH การเลือกที่ยืดหยุ่น
• ประสิทธิภาพความถี่สูงที่ยอดเยี่ยม
• วัสดุแกนที่มีความอิ่มตัวสูง
• รังสีอีเอ็มไอต่ำ
• DCR ต่ำ
• แพ็คเกจ SMD – รองรับการจัดวางอัตโนมัติ
• อุณหภูมิในการทำงาน – -40°C ถึง +125°C
• ความต้านทานของฉนวน – ≥1000MΩ (100V DC)

• การกรองพลังงานเครื่องใช้ไฟฟ้า
• การแปลง DC-DC
• ข้อต่อแยก
• การกรองอินพุต
• การปราบปราม EMI/RFI
• แหล่งจ่ายไฟของอุปกรณ์สื่อสาร
• แหล่งจ่ายไฟควบคุมอุตสาหกรรม
• อุปกรณ์จ่ายไฟต่อพ่วงคอมพิวเตอร์

• วัดความเหนี่ยวนำที่ 100KHz 0.1VRms
• ความต้านทานของฉนวน: 100Vdc 1KMΩนาที
• อุณหภูมิการบัดกรี: 260 ℃เป็นเวลา 4 ± 1 วินาที
• อุณหภูมิในการทำงาน:-40 ℃ ถึง + 125 ℃
• อุณหภูมิในการจัดเก็บ: -55°C ถึง +125°C
• มีแพ็คเกจที่แตกต่างกันตามคำขอพิเศษ
• ใช้ความอิ่มตัวของ DC สูงสุด 35%

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
