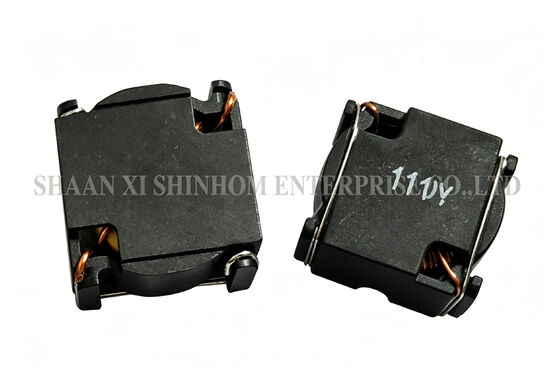

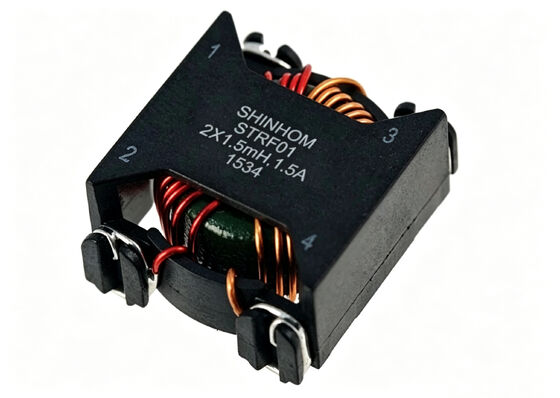

ไฟฟ้าสูง SMD Toroidal Common Mode Choke STRF01 ซีรี่ย์ ความขัดขวางสูงสําหรับเครื่องแปลง DC-DC

ที่ซีรีย์ STRF01โช้คโหมดทั่วไปแบบ Toroidal SMD กระแสสูงได้รับการออกแบบสำหรับการใช้งานตัวแปลง DC-DC และ AC-DC ผลิตภัณฑ์ใช้แกนเฟอร์ไรต์ทอรอยด์เพื่อให้มีอิมพีแดนซ์โหมดร่วมสูงในช่วงความถี่ที่กว้าง ให้ประสิทธิภาพการปราบปราม EMI/RFI ที่ยอดเยี่ยม แพ็คเกจ SMD แบบ low-profile ช่วยประหยัดพื้นที่ PCB ความจุกระแสสูงและ DCR ต่ำทำให้การแปลงพลังงานมีประสิทธิภาพ ช่วงอุณหภูมิในการทำงานคือ -40°C ถึง +125°C (รวมถึงอุณหภูมิที่เพิ่มขึ้นเอง) เหมาะสำหรับสภาพแวดล้อมที่รุนแรงต่างๆ มีการใช้กันอย่างแพร่หลายในตัวแปลง DC-DC/AC-DC, แหล่งจ่ายไฟเดสก์ท็อป/แล็ปท็อป, อุปกรณ์สื่อสาร, อิเล็กทรอนิกส์ในยานยนต์ และทีวี LCD

คุณสมบัติ

• แกนเฟอร์ไรต์แบบ Toroidal – อิมพีแดนซ์โหมดร่วมสูง
• ประสิทธิภาพการปราบปราม EMI/RFI ที่ยอดเยี่ยม
• การออกแบบ SMD แบบ low-profile – ประหยัดพื้นที่
• ความสามารถในการรองรับกระแสไฟฟ้าสูง
• DCR ต่ำ - การสูญเสียพลังงานต่ำ
• อุณหภูมิในการทำงาน – -40°C ถึง +125°C
• เข้ากันได้กับการบัดกรีแบบรีโฟลว์
• ไร้สารตะกั่ว - เป็นไปตามมาตรฐาน RoHS

การใช้งาน

• ตัวแปลงไฟ DC-DC
• ตัวแปลงไฟ AC-DC
• การกรองอินพุต (โหมดซีรีย์)
• การปราบปราม EMI/RFI
• แหล่งจ่ายไฟตั้งโต๊ะ/แล็ปท็อป
• จอภาพ LCD
• อุปกรณ์สื่อสาร
• ระบบอิเล็กทรอนิกส์ยานยนต์

ข้อมูลทางเทคนิค

ไอดีซี

อุณหภูมิ เพิ่มขึ้น 40 ℃สูงสุด

การทดสอบความเหนี่ยวนำ

HP4284A 100KHz 0.1V

อาร์ดีซี

QuadTech 1880 มิลลิโอห์มมิเตอร์

วิธีการบัดกรี

เฟสไอ, การรีโฟลว์อินฟราเรด

ความต้านทานต่อความร้อนจากการบัดกรี

260°C เป็นเวลา 10 วินาที

ความต้านทานต่อตัวทำละลาย

เป็นไปตามมาตรฐาน MIL-STD-202E

น้ำหนัก

ชนิด 1.5 กรัม

เทปและรีล

700/รีล

มีขนาดให้เลือกมากขึ้น

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
