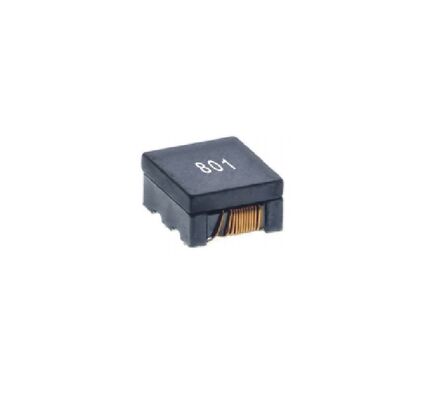

โช้คโหมดทั่วไปแบบ Wire Wound ที่มีอิมพีแดนซ์ 800Ω @100MHz ไร้สารตะกั่ว และการออกแบบที่กะทัดรัดเพื่อการปราบปราม EMI

5,000
MOQ
Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เน้น:

โช้คโหมดทั่วไป800Ω @100MHz

,

โช้คแผลลวดไร้สารตะกั่ว

,

ส่วนประกอบปราบปราม EMI ขนาดกะทัดรัด
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: SF1008F-3W-801Y
เอกสาร: SF1008F-3W-801Y_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2~8 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า
เครื่องกรองแบบทั่วไปสําหรับการบด EMI
ออกแบบมาเพื่อการปราบปรามการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่มีประสิทธิภาพในสายไฟฟ้าและข้อมูลความเร็วสูงสายบาดแผลหงุดส่งผลิตภัณฑ์อัดอัดแบบทั่วไปสูงที่ 100MHz, รับประกันผลงานการยับยั้งเสียงที่ดีเครื่องกรองแบบทั่วไป, มันเหมาะสําหรับการใช้งานที่จํากัดพื้นที่องค์ประกอบลด EMIเป็น 100% ไม่มีหมึก ไม่มีฮาโลเจน และเป็นไปตามมาตรฐานสิ่งแวดล้อมที่เข้มงวดมันให้ผลงานที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ.
ข้อจํากัดหลัก
ปริมาตร มูลค่า
อุปทานโหมดทั่วไป @ 100MHz 800Ω ± 25%
ความแรงดัน (สูงสุด) 20V
ปัจจุบันระดับ (สูงสุด) 0.15A
ความต้านทาน DC (DCR) (สูงสุด) 1.6Ω
ความต้านทานในการปิด (นาที) 10MΩ
ระยะอุณหภูมิการทํางาน -40°C ถึง +125°C
ลักษณะสินค้า
  • สร้างสายกลมสําหรับการทํางานที่แข็งแกร่ง
  • 100% ไม่นํา, ไม่มีฮาโลเจน, และสอดคล้องกับ RoHS
  • ขนาดเล็กและการออกแบบระดับต่ํา
  • ระยะอุณหภูมิการทํางานที่กว้างขวาง รวมถึงการเพิ่มอุณหภูมิตัวเอง
  • อุปสรรคสภาวะทั่วไปสูงเพื่อการยับยั้ง EMI ที่มีประสิทธิภาพ
การใช้งาน
  • การกรองเสียงในสายข้อมูลความเร็วสูง (USB, HDMI, LVDS)
  • การกําจัด EMI ในสายไฟฟ้าในอุปกรณ์และโมดูลอิเล็กทรอนิกส์ขนาดเล็ก
  • อุปกรณ์สื่อสารและอุปกรณ์เครือข่าย
  • อิเล็กทรอนิกส์ผู้บริโภคที่ต้องการความปฏิบัติตาม EMC อย่างเข้มงวด
  • ระบบข้อมูลบันเทิงและควบคุมรถยนต์
คํา ถาม ที่ ถาม บ่อย
ข้อดีหลักของเครื่องกรองแบบสามัคคีที่มีสายลวดเหนือชนิดอื่น ๆ คืออะไร?
การออกแบบสายลวดโดยทั่วไปทําให้การต่อต้านแบบทั่วไปที่สูงขึ้นและผลงานความถี่สูงที่ดีกว่าเมื่อเทียบกับชนิดชิปหลายชั้นทําให้มันมีประสิทธิภาพมากขึ้นในการปราบปราม EMI ในการใช้งานความสมบูรณ์แบบของสัญญาณที่สําคัญ.
ผมตีความอัตราการต่อต้าน 800Ω @ 100MHz ได้อย่างไร?
นั่นหมายความว่าฟิลเตอร์มีอุปสรรค 800Ω (ทั่วไป) ต่อกระแสเสียงแบบปกติในความถี่ 100MHzอุปสรรคที่สูงขึ้นในความถี่ของเสียงดัง ส่งผลให้เสียงดังนั้นลดลงมากขึ้น.
เครื่องกรองนี้สามารถรับมือกับกระแสไฟฟ้าที่สูงขึ้น สําหรับการใช้งานในสายไฟฟ้าได้หรือไม่
กระแสที่ระบุคือ 0.15A Max. มันถูกออกแบบสําหรับสัญญาณกระแสต่ําหรือสายไฟฟ้า. สําหรับการกรองสายไฟฟ้ากระแสที่สูงกว่า, กรุณาเลือกรุ่นที่มีการระบุกระแสที่สูงกว่าที่เกี่ยวข้อง.
"ไร้ฮาโลเจน" หมายถึงอะไร และทําไมมันจึงสําคัญ?
ไม่มีฮาโลเจน หมายถึงผลิตภัณฑ์ไม่ได้มีคลอรีน, โบรอม, หรือฮาโลเจนอื่น ๆ มากกว่าขั้นต่ําบางอย่างสิ่งนี้สําคัญสําหรับความปลอดภัยทางสิ่งแวดล้อม และมักถูกเรียกร้องในนโยบายอิเล็กทรอนิกส์สีเขียว, เพราะมันลดการปล่อยก๊าซพิษในกรณีเกิดไฟ
