ออกแบบมาเพื่อการปราบปรามการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่เหนือกว่าในอุปกรณ์อิเล็กทรอนิกส์กำลังไฟ ตัวเหนี่ยวนำโหมดทั่วไป TRF Series มอบการกรองสัญญาณรบกวนที่มีประสิทธิภาพสูง พร้อมความทนทานต่ออุณหภูมิที่แข็งแกร่ง ด้วยวัสดุที่เป็นไปตามมาตรฐาน RoHS และการรับรองความไวไฟ UL94V-0 ตัวเหนี่ยวนำเหล่านี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในสภาพแวดล้อมที่ต้องการ ออกแบบมาเพื่อการเหนี่ยวนำที่เสถียรในช่วงความถี่กว้าง พวกมันผสานรวมเข้ากับระบบไฟ AC/DC ได้อย่างราบรื่น ซึ่งต้องการการปฏิบัติตามข้อกำหนดด้านความปลอดภัยอย่างเข้มงวด

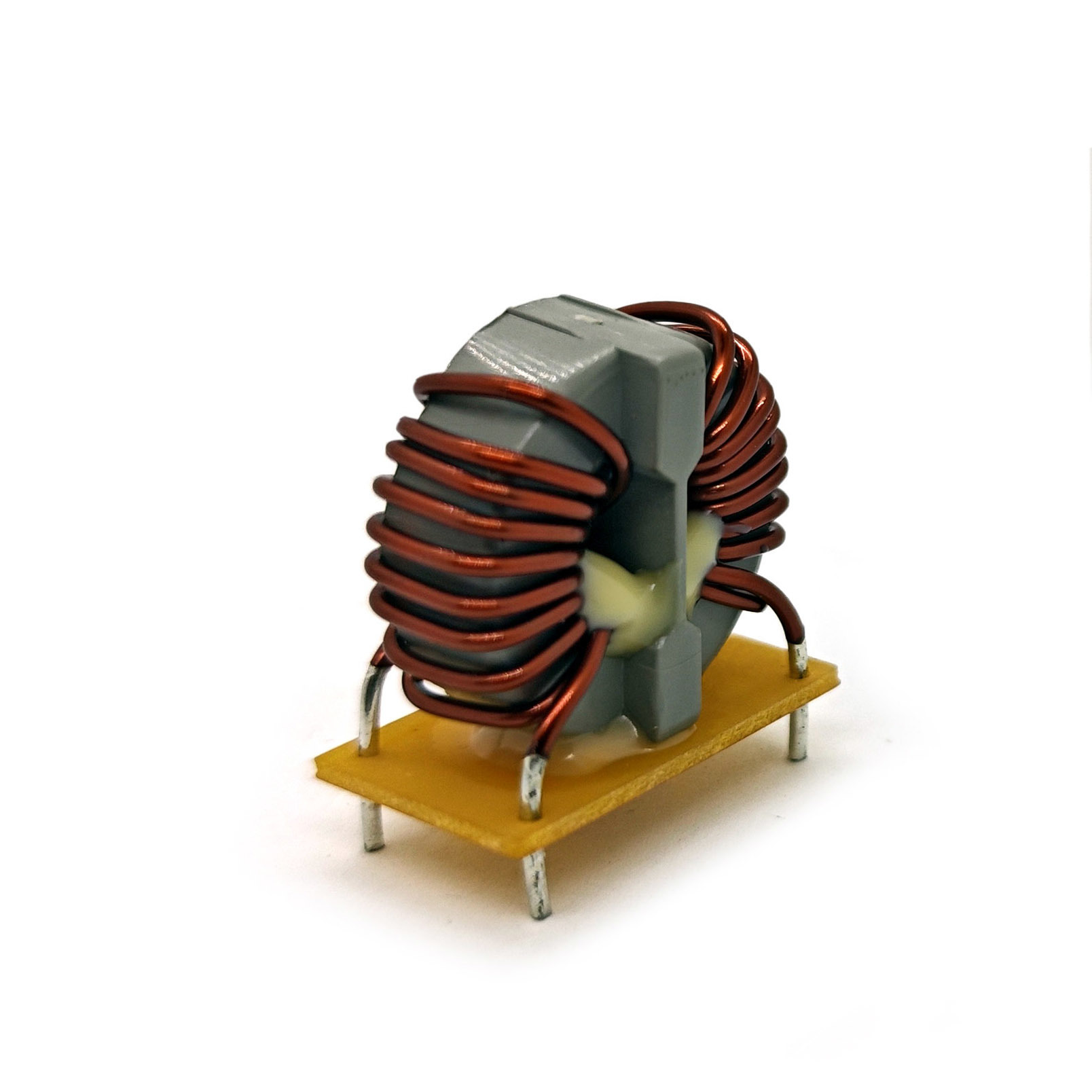

ค่าเหนี่ยวนำ: 600 mH ±30% @ 1.0 kHz, 0.1V
ความต้านทาน DC (RDC): 9.0 mΩ สูงสุด
กระแสไฟพิกัด: 5.0 A สูงสุด
แรงดันไฟฟ้าพิกัด: 250 Vac สูงสุด
การทดสอบ Hi-Pot: 1.5 KV, 2 mA, 2s (ขดลวดต่อขดลวด)
อุณหภูมิในการทำงาน: −20°C ถึง +105°C (รวมถึงการเพิ่มขึ้นของอุณหภูมิเอง)
ขนาดทางกายภาพ:
ความสูง: 22.5 มม. สูงสุด
ระยะห่างพิน: 24.0 ± 0.5 มม. / 20.0 ± 0.5 มม.
การปฏิบัติตาม: RoHS, UL94V-0, ดัชนีออกซิเจน ASTM >28%
ความสามารถในการบัดกรี: MIL-STD-202, วิธีการ 208D

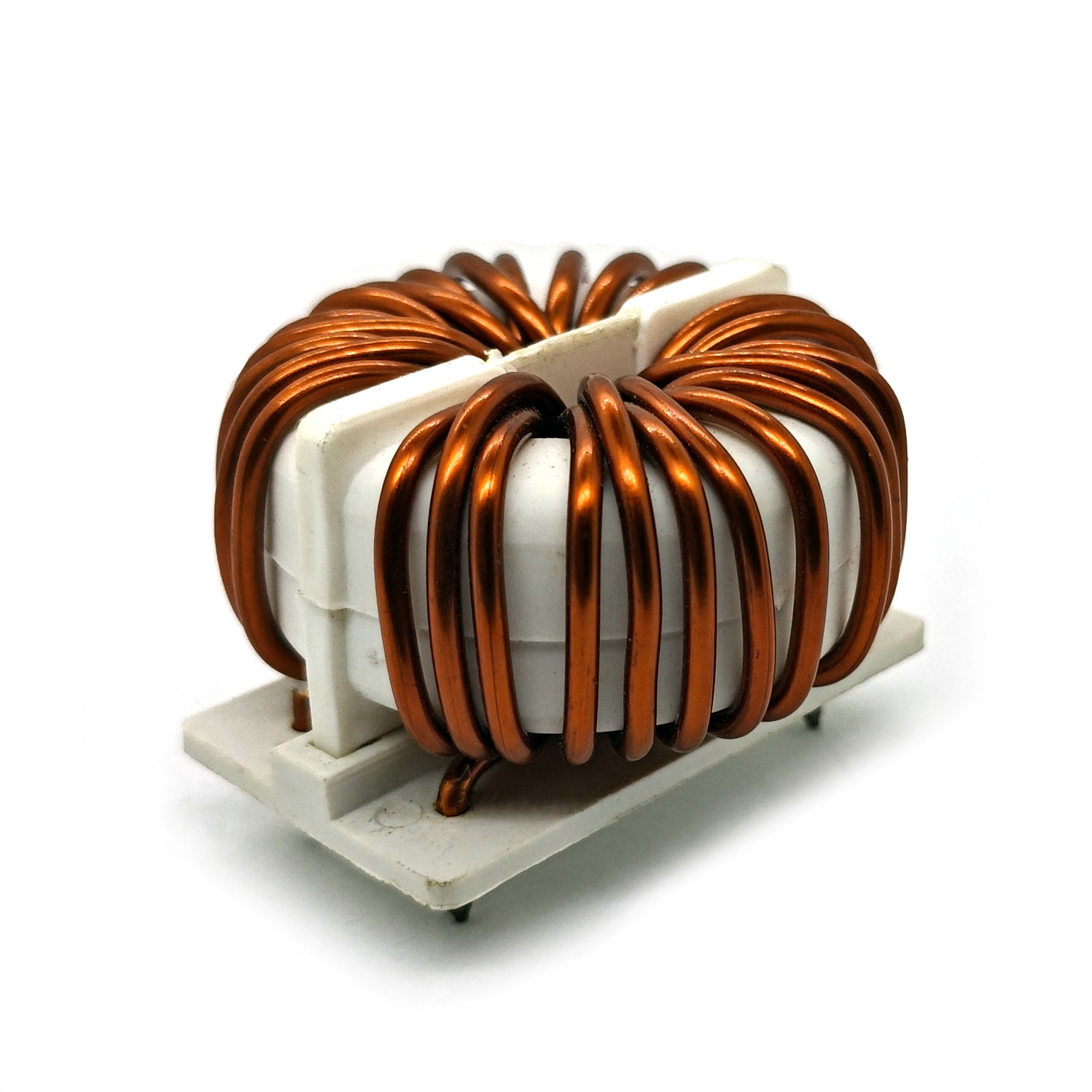

ค่าเหนี่ยวนำ: 2.0 mH ต่ำสุด @ 1.0 kHz, 0.1V
ความต้านทาน DC (RDC): 6.0 mΩ สูงสุด
กระแสไฟพิกัด: 20.0 A สูงสุด
การทดสอบ Hi-Pot: 1.5 KV, 2 mA, 2s (ขดลวดต่อขดลวด)
อุณหภูมิในการทำงาน: −20°C ถึง +105°C (รวมถึงการเพิ่มขึ้นของอุณหภูมิเอง)
ขนาดทางกายภาพ:
ความยาว: 47.5 มม. (อ้างอิง), 47.5 มม. สูงสุด
ความกว้าง: 30.0 มม. สูงสุด
ความสูง: 35.0 ± 0.5 มม. / 15.0 ± 0.5 มม.
ความลึกของพิน: 5.0 มม. ต่ำสุด
การปฏิบัติตาม: RoHS, UL94V-0, ดัชนีออกซิเจน ASTM >28%
ความสามารถในการบัดกรี: MIL-STD-202, วิธีการ 208D
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: การกรองสัญญาณรบกวนในอะแดปเตอร์ AC, ไดรเวอร์ LED
อุปกรณ์โทรคมนาคม: การปราบปราม EMI สำหรับสายข้อมูลและวงจรไฟฟ้าแรงดันต่ำ
การควบคุมอุตสาหกรรม: การรักษาเสถียรภาพของสัญญาณในเซ็นเซอร์และโมดูล I/O
อุปกรณ์ทางการแพทย์: การแยกพลังงานที่สำคัญต่อการปฏิบัติตามข้อกำหนดในอุปกรณ์พกพา
ระบบกระแสไฟสูง: อินเวอร์เตอร์, ไดรฟ์มอเตอร์ และแหล่งจ่ายไฟอุตสาหกรรม
พลังงานหมุนเวียน: อินเวอร์เตอร์พลังงานแสงอาทิตย์ที่ต้องการการกรองสัญญาณรบกวน >20A
สถานีชาร์จ EV: การลด EMI ในการแปลง DC/AC แรงดันสูง
PSU เซิร์ฟเวอร์: การรักษาเสถียรภาพเส้นทางกระแสไฟจำนวนมากในโครงสร้างพื้นฐานของศูนย์ข้อมูล
