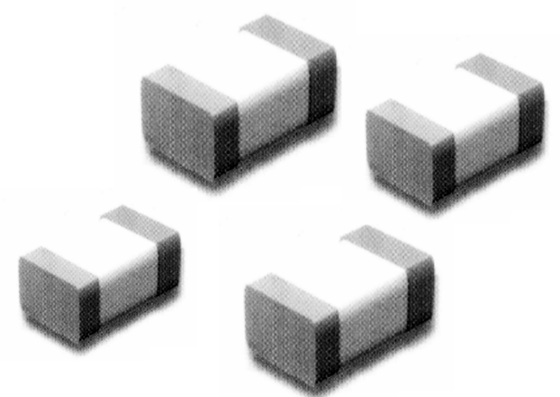

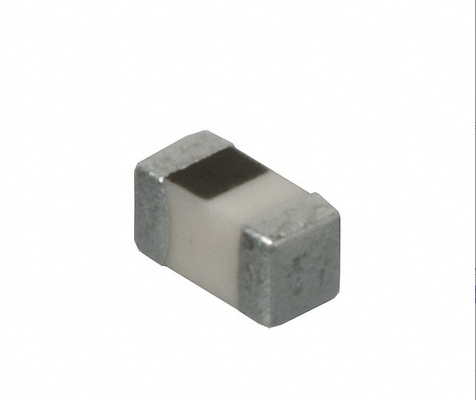

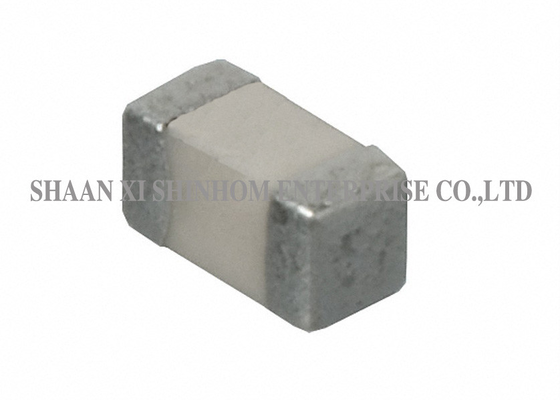

อินดูเตอร์ชิปหนังบางสูง Q AIML0805C 1.0-470nH 300mA สําหรับโมดูล Bluetooth และ GPS

ตัวเหนี่ยวนำชิปเซรามิก AIML0805C

ตัวเหนี่ยวนำชิปเซรามิกซีรีส์ AIML0805C ผลิตขึ้นโดยใช้เทคโนโลยีฟิล์มบางขั้นสูง ช่วงค่าความเหนี่ยวนำครอบคลุมตั้งแต่ 1.0nH ถึง 470nH พิกัดกระแสไฟฟ้าอยู่ที่ 300mA ให้ ความถี่เรโซแนนซ์ในตัวเองสูง และ DCR ต่ำ แพ็กเกจ 0805 (2.0*1.25 มม.) พร้อมการออกแบบไร้ขา เหมาะสำหรับการติดตั้งบนพื้นผิวที่มีความหนาแน่นสูง การเคลือบด้วย กระจกอีนาเมล ให้ความแม่นยำสูงและมีค่าความต้านทานคลาดเคลื่อนต่ำ มีคุณสมบัติ ความสามารถในการบัดกรีที่ยอดเยี่ยม, ความทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน และรองรับทั้งกระบวนการ การบัดกรีแบบคลื่น และ การบัดกรีแบบรีโฟลว์ นอกจากนี้ยังมีขนาดเล็กพิเศษ เช่น 0402C/0603C ให้เลือกใช้งาน มีการใช้งานอย่างแพร่หลายใน วงจร RF ความถี่สูง, ระบบสื่อสารไร้สาย, โมดูลบลูทูธ, GPS, โทรศัพท์มือถือ และ วงจรกรองและวงจรแมตชิงความถี่สูงต่างๆ.

คุณสมบัติ:

1. เทคโนโลยีฟิล์มบางขั้นสูง
2. มีขนาดเล็กพิเศษ 0402C/0603C ให้เลือกใช้งาน
3. ขนาดกะทัดรัด แบบไร้ขา เหมาะสำหรับการติดตั้งบนพื้นผิวความหนาแน่นสูง
4. ค่าความต้านทานต่ำสำหรับ highB
5. ความสามารถในการบัดกรีและความทนทานต่อการเปลี่ยนแปลงอุณหภูมิที่ยอดเยี่ยม
6. เหมาะสำหรับการบัดกรีแบบคลื่นและการบัดกรีแบบรีโฟลว์
7. เคลือบกระจกอีนาเมล ให้ความแม่นยำสูงและมีค่าความต้านทานคลาดเคลื่อนต่ำ
8. ผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อม

การใช้งาน:

1. อุปกรณ์ทางการแพทย์
2. อุปกรณ์ทดสอบ/เครื่องมือวัด
3. อุปกรณ์เครื่องพิมพ์
4. ชุดควบคุมอุปกรณ์อัตโนมัติ
5. คอนเวอร์เตอร์
6. อุปกรณ์สื่อสาร, โทรศัพท์มือถือ, GPS, PDA
7. คอมพิวเตอร์ส่วนบุคคล
8. อุปกรณ์พกพา
9. ซีดีรอม, ฮาร์ดดิสก์, โมเด็ม, เครื่องพิมพ์
10. คอนเวอร์เตอร์ DC - DC
11. DSC, DVC, PDA, DVD และ HDD

ข้อมูลทางเทคนิค:

1. ความสามารถในการบัดกรี: 90% ของขั้วอิเล็กโทรดต้องถูกเคลือบ อุ่นล่วงหน้า: @ 260℃±5℃ เป็นเวลา 160 วินาที ตะกั่วบัดกรี: ตะกั่วยูเทกติก H63AA ฟลักซ์: โรซิน, จุ่มเป็นเวลา 5 วินาที ±1 วินาที
2. การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน: ค่าความเหนี่ยวนำต้องอยู่ภายใน ±5% ของค่าเริ่มต้น และค่า Q ต้องอยู่ภายใน ±30% ของค่าเริ่มต้น เมื่ออุณหภูมิอยู่ที่ -40℃ และ +85℃ เป็นเวลา 30 นาที สำหรับแต่ละ 100 รอบ
3. อุณหภูมิการทำงาน: -25℃ ถึง +85℃
4. อุณหภูมิการจัดเก็บ: -40℃ ถึง +85℃

หมายเหตุ: ข้อมูลจำเพาะทั้งหมดอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

คำถามที่พบบ่อย (FAQ)

ถาม: ข้อดีของเทคโนโลยีฟิล์มบางเมื่อเทียบกับเทคโนโลยีเซรามิกหลายชั้นมีอะไรบ้าง?

ตอบ: เทคโนโลยีฟิล์มบางใช้กระบวนการโฟโตลิโทกราฟี (Photolithography) ในการผลิต ทำให้มีความแม่นยำสูงกว่า ค่าความคลาดเคลื่อนของความเหนี่ยวนำแคบกว่า และมีพารามิเตอร์พาราซิติกต่ำกว่า ให้ค่า Q factor สูงขึ้นและมีความถี่เรโซแนนซ์ในตัวเองสูงกว่าในย่านความถี่สูง จึงเหมาะอย่างยิ่งสำหรับการใช้งานด้าน RF และไมโครเวฟ ส่วนเทคโนโลยีเซรามิกหลายชั้นจะมีต้นทุนต่ำกว่าและเหมาะสำหรับการใช้งานความถี่สูงทั่วไป

ถาม: แพ็กเกจ 0805 มีขนาดเท่าใด?

ตอบ: แพ็กเกจ 0805 มีขนาด 2.0*1.25 มม. (ยาว * กว้าง) พร้อมการออกแบบไร้ขา เหมาะสำหรับการติดตั้งบนพื้นผิวความหนาแน่นสูง นอกจากนี้ยังมีขนาดที่เล็กกว่า เช่น 0402C/0603C ให้เลือกในซีรีส์นี้ด้วย

ถาม: ข้อดีของการเคลือบกระจกอีนาเมลคืออะไร?

ตอบ: การเคลือบกระจกอีนาเมลให้ความแม่นยำสูงและมีค่าความต้านทานคลาดเคลื่อนต่ำ ทำให้มั่นใจได้ว่าตัวเหนี่ยวนำจะรักษาประสิทธิภาพทางไฟฟ้าที่เสถียรภายใต้การเปลี่ยนแปลงของอุณหภูมิและการใช้งานในระยะยาว ซึ่งช่วยเพิ่มความน่าเชื่อถือของผลิตภัณฑ์
