ตัวเหนี่ยวนำชิป SMD ป้องกันสนามแม่เหล็กและเม็ดเฟอร์ไรต์พร้อมตัวเหนี่ยวนำ 1µH–100µH สำหรับการกรอง EMI/RFI

5,000
MOQ

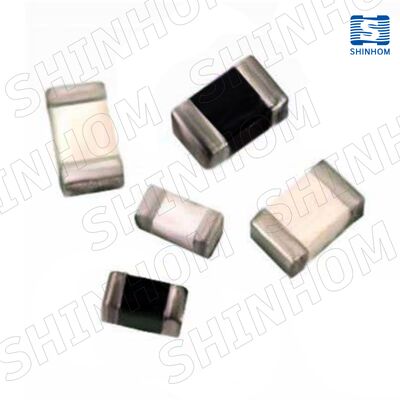

Magnetically Shielded SMD Chip Inductor & Ferrite Bead with 1µH–100µH Inductance for EMI/RFI Filtering
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ขนาดบรรจุภัณฑ์: 0402/0603/0805/1008/1206
ช่วงการเหนี่ยวนำ: 1µH ถึง 100µH
ความอดทน: ± 20%
เงื่อนไขการทดสอบ: 100kHz, 0.1Vrms
อุณหภูมิในการทำงาน: -40 ° C ถึง +105 ° C
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS/ISO/UL/CE/IATF16949/CNAS
หมายเลขรุ่น: ชินฮอม-20108821-#9131
เอกสาร: MultilaYer-Chip-Inductor.pdf
การชำระเงิน
เวลาการส่งมอบ: 2~8 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า
SMD Chip Inductor และ Chip Beads ที่มีอัตราการดึงดูดตั้งแต่ 1 ถึง 100uH

ของเราอินดูเตอร์ชิป SMD และเม็ดเฟอริทผลิตโดยใช้เทคโนโลยีเซรามิกหลายชั้น, มีปัจจัย Q สูงและคุณสมบัติความถี่ที่สะท้อนตัวเองที่ดีที่สุด (SRF) พวกเขาถูกออกแบบมาเพื่อการจับคู่อุปสรรคและการสะท้อนในวงจร RF และ IF ความถี่สูงซีรี่ย์นี้ครอบคลุมขนาดกระเป๋าที่คอมพักทัดจาก0201 ถึง 1206, ด้วยระยะความชักชักจาก0.047 μH ถึง 120 μH, และสนับสนุนตัวเลือกความอดทนของ± 5% และ ± 10%โครงสร้างการป้องกันแม่เหล็กป้องกันการเชื่อมต่อระหว่างอินดูเตอร์ได้อย่างมีประสิทธิภาพ ทําให้มันเหมาะสําหรับการใช้งานที่จํากัดพื้นที่และการทํางานที่สําคัญ เช่นสมาร์ทโฟนอุปกรณ์สื่อสารไร้สาย, อิเล็กทรอนิกส์รถยนต์ และระบบเรดาร์

ข้อจํากัดหลัก
ขนาดของแพ็คเกจ 0402 / 0603 / 0805 / 1008 / 1206
ระยะความชักชัก 1μH ถึง 100μH
ความอดทน ± 20% (M)
สภาพการทดสอบ 100kHz 0.1Vrms
อัตราการปรับปริมาณกระแสตรง การลดอัตราการดึงดูด 10% จากค่าเริ่มต้น (ทั่วไป)
อุณหภูมิการทํางาน -40°C ถึง +105°C
ประเภทการติดตั้ง การติดตั้งบนพื้นผิว (SMD/SMT)
คุณสมบัติไฟฟ้า วัดที่ 25°C
ลักษณะ
  • เทคโนโลยีเซรามิกหลายชั้น✅ ความแม่นยําสูงและความสม่ําเสมอที่ดี
  • ปัจจัย Q สูง✅ การเลือกวงจร RF ที่ดีขึ้น
  • SRF สูงเหมาะสําหรับการใช้งานความถี่สูง
  • ตัวเลือกขนาดเล็ก0201 / 0402 / 0603 / 0805 / 1206
  • ระยะความชักชัก0.047 μH ถึง 120 μH
  • ตัวเลือกการอดทน✅ ±0.3 nH / ±5% / ±10%
  • โครงสร้างป้องกันแม่เหล็กกําจัดการขัดขวางการเชื่อมต่อ
  • อุณหภูมิการทํางาน-55°C ถึง +125°C
การใช้งาน
  • เครื่องแปลง DC/DC
  • คอมพิวเตอร์เล็ปบุ๊ค
  • อุปกรณ์ที่ใช้แบตเตอรี่
  • เครื่องถ่ายภาพและเครื่องสแกนดิจิตอล
  • อุปกรณ์ CD-ROM / DVD
  • PDA และอิเล็กทรอนิกส์พกพา
FAQ

คําถาม: ความแตกต่างระหว่างชิปอินดูคเตอร์หลายชั้นและชิปอินดูคเตอร์ wirewound คืออะไร?

A:
อินดูเตอร์ชิปหลายชั้นถูกผลิตโดยใช้เทคโนโลยีการพิมพ์เซรามิกหลายชั้น ซึ่งมีขนาดเล็กและคงที่สูงกว่าทําให้เหมาะสําหรับการติดตั้งความหนาแน่นสูงและการใช้งานความถี่สูง. อินดูเตอร์ชิป Wirewound ปกติจะให้ปัจจัย Q ที่สูงขึ้นและความสามารถในการจัดการกับกระแสไฟฟ้าที่สูงขึ้น แต่ขนาดของพวกเขาค่อนข้างใหญ่

Q: ข้อดีของโครงสร้างป้องกันแม่เหล็กในซีรีส์ AIML คืออะไร?

A:โครงสร้างการป้องกันแม่เหล็กยับยั้งการรั่วไหลของสนามแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพและป้องกันการเชื่อมข้ามระหว่างตัวนําทําให้ส่วนประกอบหลายส่วนสามารถวางอยู่ใกล้ๆกันบน PCB ที่คอมแพคต์ได้โดยไม่ต้องขัดแย้งกัน, ทําให้มันเหมาะสําหรับการออกแบบ RF ความหนาแน่นสูงและวงจรสื่อสาร

Q: ผมเลือกขนาดบรรจุที่เหมาะสมอย่างไร?

A:0201 / 0402: อุปกรณ์พกพาขนาดเล็กมาก

0603 / 0805: แอพพลิเคชันทั่วไปที่มีผลงานและขนาดที่สมดุล

1206 / 1210 / 1806: การใช้งานที่ต้องการปัจจุบันที่สูงขึ้นหรือค่าการชักชักที่ใหญ่กว่า
