ไฮ Q ชิป อินดูเตอร์ AIML0603C สําหรับสื่อสารไร้สายและโมดูลบลูทูธ

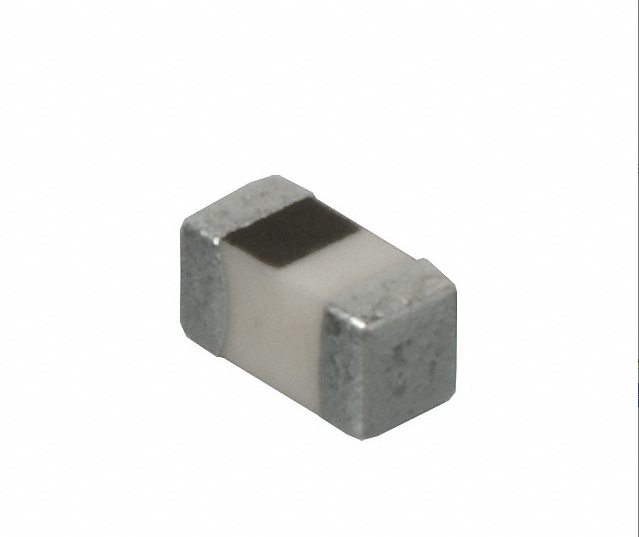

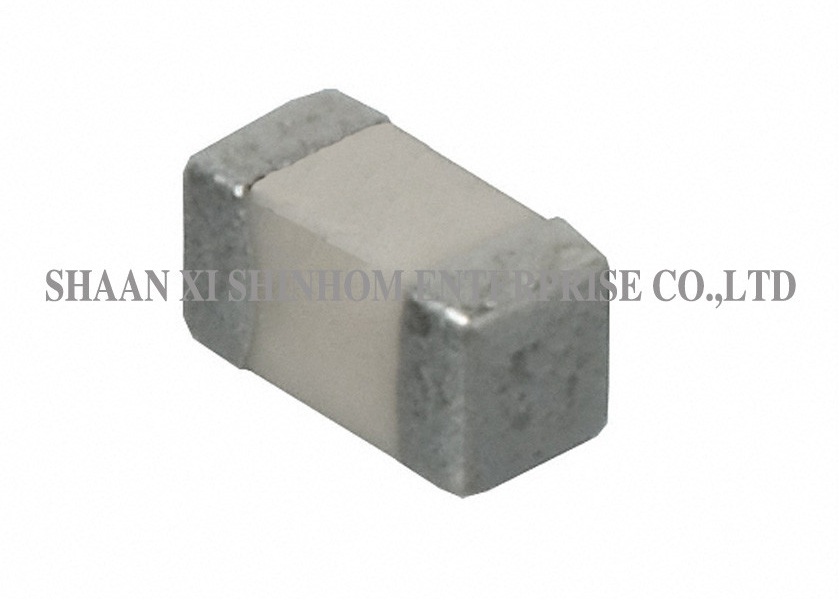

ตัวเหนี่ยวนำชิปเซรามิก AIML0603C

ตัวเหนี่ยวนำชิปเซรามิก ซีรีส์ AIML0603C ผลิตขึ้นโดยใช้เทคโนโลยีฟิล์มบางขั้นสูง ช่วงค่าความเหนี่ยวนำครอบคลุมตั้งแต่ 1.2nH ถึง 100nH พิกัดกระแสไฟฟ้าอยู่ที่ 500mA ให้ความถี่เรโซแนนซ์ในตัวเองสูงและค่า DCR ต่ำ ขนาดเล็กพิเศษ 0201 (0.6×0.3 มม.) พร้อมดีไซน์แบบไร้ขา เหมาะสำหรับการใช้งานติดตั้งบนพื้นผิวที่มีความหนาแน่นสูง การเคลือบแก้วอีนาเมลให้ความแม่นยำสูงและมีค่าความต้านทานเบี่ยงเบนต่ำ ให้ความสามารถในการบัดกรีที่ยอดเยี่ยม ทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน และเข้ากันได้กับทั้งกระบวนการบัดกรีแบบคลื่นและการบัดกรีแบบรีโฟลว์ มีการใช้งานอย่างแพร่หลายในวงจร RF ความถี่สูง, การสื่อสารไร้สาย, โมดูลบลูทูธ, GPS, โทรศัพท์มือถือ และโครงข่ายการกรองและการแมตชิ่งความถี่สูงต่างๆ

คุณสมบัติ:

1. เทคโนโลยีฟิล์มบางขั้นสูง
2. มีขนาดเล็กพิเศษ 0201 ให้เลือกใช้งาน
3. ขนาดเล็ก ไม่มีขา เหมาะสำหรับการติดตั้งบนพื้นผิวที่มีความหนาแน่นสูง
4. ค่าความต้านทานต่ำและมีค่า B สูง
5. ความสามารถในการบัดกรีและความทนทานต่อการเปลี่ยนแปลงอุณหภูมิฉับพลันที่ยอดเยี่ยม
6. เหมาะสำหรับการบัดกรีแบบคลื่นและการบัดกรีแบบรีโฟลว์
7. เคลือบแก้วอีนาเมล ความแม่นยำสูง และการเบี่ยงเบนของค่าความต้านทานต่ำ
8. ผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อม

การใช้งาน:

1. อุปกรณ์ทางการแพทย์
2. อุปกรณ์ทดสอบ/เครื่องมือวัด
3. อุปกรณ์เครื่องพิมพ์
4. ตัวควบคุมอุปกรณ์อัตโนมัติ
5. คอนเวอร์เตอร์
6. อุปกรณ์สื่อสาร, โทรศัพท์มือถือ, GPS, PDA
7. คอมพิวเตอร์ส่วนบุคคล
8. อุปกรณ์พกพา
9. ซีดีรอม, ฮาร์ดดิสก์, โมเด็ม, เครื่องพิมพ์
10. ตัวแปลงสัญญาณ DC - DC
11. DSC, DVC, PDA, DVD และ HDD

ข้อมูลทางเทคนิค:

1. ความสามารถในการบัดกรี: 90% ของขั้วอิเล็กโทรดต้องถูกเคลือบ อุ่นเครื่องที่: @ 260℃±5℃ เป็นเวลา 160 วินาที ตะกั่วบัดกรี: ตะกั่วยูเทกติก H63AA ฟลักซ์: โรซิน จุ่มเป็นเวลา 5 วินาที ±1 วินาที
2. การทนต่อการเปลี่ยนแปลงอุณหภูมิฉับพลัน: ค่าความเหนี่ยวนำต้องอยู่ภายใน ±5% ของค่าเริ่มต้น และค่า Q ต้องอยู่ภายใน ±30% ของค่าเริ่มต้น เมื่ออุณหภูมิอยู่ที่ -40℃ และ +85℃ เป็นเวลา 30 นาที สำหรับแต่ละ 100 รอบ
3. อุณหภูมิในการทำงาน: -25℃ ถึง +85℃
4. อุณหภูมิในการจัดเก็บ: -40℃ ถึง +85℃

คำถามที่พบบ่อย

ถาม: ข้อดีของเทคโนโลยีฟิล์มบางเมื่อเทียบกับเทคโนโลยีเซรามิกหลายชั้นคืออะไร?

ตอบ: เทคโนโลยีฟิล์มบางใช้กระบวนการโฟโตลิโทกราฟีในการผลิต ทำให้มีความแม่นยำสูงกว่า ค่าความคลาดเคลื่อนของความเหนี่ยวนำต่ำกว่า และมีพารามิเตอร์ปรสิตต่ำกว่า ให้ค่า Q factor ที่สูงกว่าและความถี่เรโซแนนซ์ในตัวเองสูงขึ้นที่ย่านความถี่สูง จึงเหมาะอย่างยิ่งสำหรับการใช้งานด้าน RF และไมโครเวฟ ส่วนเทคโนโลยีเซรามิกหลายชั้นจะมีต้นทุนต่ำกว่าและเหมาะสำหรับการใช้งานความถี่สูงทั่วไป

ถาม: ข้อดีของขนาดเล็กพิเศษ 0201 คืออะไร?

ตอบ: ขนาด 0201 (0.6×0.3 มม.) เป็นหนึ่งในแพ็กเกจ SMD ที่มีขนาดเล็กที่สุด ช่วยประหยัดพื้นที่บนแผงวงจร PCB ได้อย่างมาก และเหมาะสำหรับโมดูล SMT ความหนาแน่นสูงและการออกแบบอุปกรณ์พกพาขนาดกะทัดรัด

ถาม: ข้อดีของการเคลือบแก้วอีนาเมลคืออะไร?

ตอบ: การเคลือบแก้วอีนาเมลให้ความแม่นยำสูงและการเบี่ยงเบนของค่าความต้านทานต่ำ ทำให้มั่นใจได้ว่าตัวเหนี่ยวนำจะรักษาประสิทธิภาพทางไฟฟ้าที่เสถียรภายใต้การเปลี่ยนแปลงของอุณหภูมิและการใช้งานในระยะยาว ซึ่งช่วยเพิ่มความน่าเชื่อถือของผลิตภัณฑ์
