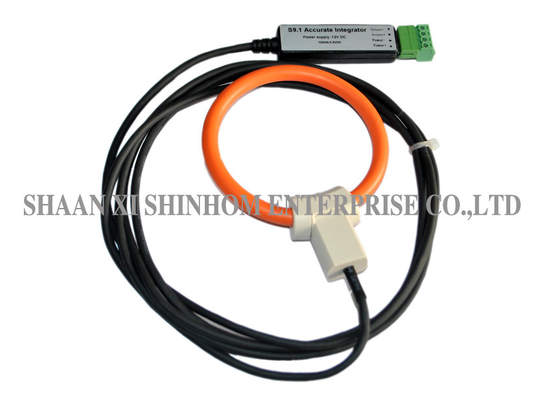

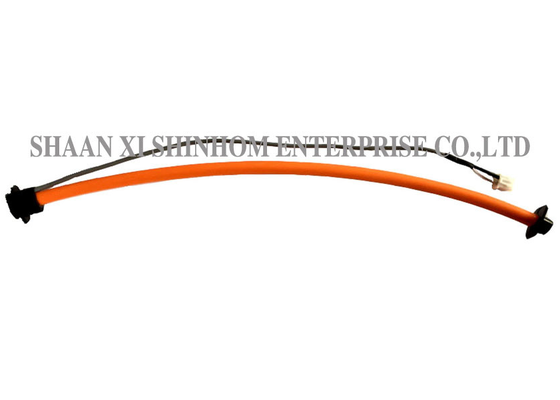

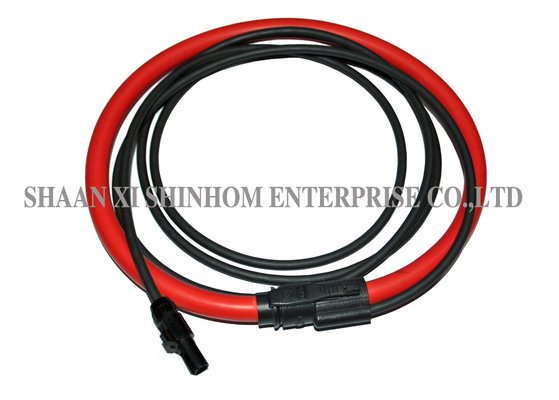

คอยล์โรโกวสกีความแม่นยำสูง ความแม่นยำ <1% สำหรับการวัดกำลังและระบบวัดแบบกระจาย

เซ็นเซอร์กระแสไฟฟ้าแบบขดลวด Rogowski ที่ยืดหยุ่นนี้ออกแบบมาสำหรับการตรวจสอบกระแสไฟฟ้าสูงและการใช้งานวัดพลังงาน โดยใช้เทคโนโลยีขดลวดแกนอากาศขั้นสูงและโครงสร้างแบบสแน็ปอินที่ยืดหยุ่นสามารถปรับให้เข้ากับตัวนำหลักที่มีขนาดแตกต่างกันได้ผลิตภัณฑ์นี้ให้ความไวสูง,การป้องกันรีเลย์และการตรวจสอบกระแสไฟฟ้าแรงสูงพร้อมภูมิคุ้มกันที่แข็งแกร่งต่อการรบกวนจากสนามแม่เหล็กภายนอก สามารถทำงานได้อย่างเสถียรในระยะยาวในสภาพแวดล้อมการทำงานที่รุนแรง (อุณหภูมิ ความชื้น EMI)มีการใช้งานอย่างแพร่หลายในการวัดพลังงาน,การป้องกันรีเลย์,การป้องกันรีเลย์,การป้องกันรีเลย์และการตรวจสอบกระแสไฟฟ้าแรงสูงเป็นตัวเลือกที่เหมาะสำหรับการวัดกระแสไฟฟ้าสูงและการวิเคราะห์คุณภาพพลังงานคุณสมบัติ

สามารถรองรับตัวนำหลักได้หลากหลายขนาด

• มีลักษณะเด่นคือความไวสูง ความแม่นยำ ความเป็นเชิงเส้น และการเลื่อนเฟสต่ำสุด
• เหมาะสำหรับสภาพแวดล้อมการทำงานที่รุนแรง (อุณหภูมิ ความชื้น EMI)
• ช่วงกระแส: 100A ถึง 100kA
• ความแม่นยำ:
• < 1%การเลื่อนเฟส:
• < 1 องศา ที่ 50/60Hz (ความเป็นเชิงเส้น: ±0.2% ตั้งแต่ 10% ถึง 100% ของกระแสหลักที่กำหนด
• ความไวต่อตำแหน่งตัวนำหลัก: สูงสุด ± 2%
• อิทธิพลของสนามภายนอก: สูงสุด ± 1.5%
• แรงดันไฟฟ้าทำงานของขดลวด: 1000VRMS หรือ 1000VDC
• แรงดันไฟฟ้าทนต่อการกระชากของฉนวนขดลวด: 5kVRMS เป็นเวลา 1 นาที
• อุณหภูมิในการทำงาน: -20°C ถึง +60°C
• สายนำ: สายหุ้มฉนวน หรือตามความต้องการของลูกค้า
• การใช้งาน

มิเตอร์วัดพลังงาน

• การตรวจสอบสภาพ
• ระบบวัดแบบกระจาย
• เตาหลอมไฟฟ้า
• การป้องกันรีเลย์
• การตรวจสอบกระแสไฟฟ้าลงดิน
• การตรวจสอบกระแสไฟฟ้าแรงสูง
• ข้อมูลจำเพาะ

กระแสที่กำหนด (rms)

คำถามที่พบบ่อย

Q: ความแม่นยำและความเป็นเชิงเส้นของขดลวด Rogowski คืออะไร?

A:

ความไวต่อตำแหน่งตัวนำคือ <1% และความเป็นเชิงเส้น ±0.2% (ภายใน 10%-100% ของช่วงกระแสที่กำหนด) ทำให้มั่นใจได้ถึงการวัดกระแสไฟฟ้าที่มีความแม่นยำสูงตลอดช่วง เหมาะสำหรับการวัดพลังงานและการตรวจสอบที่แม่นยำQ: การเลื่อนเฟสของผลิตภัณฑ์นี้คืออะไร?

A:

ความไวต่อตำแหน่งตัวนำคือ <1° (โดยทั่วไป <0.5°). การเลื่อนเฟสต่ำช่วยให้มั่นใจได้ถึงการวัดพลังงานที่แม่นยำ เหมาะสำหรับการวิเคราะห์คุณภาพพลังงานและการวัดพลังงานQ: ผลิตภัณฑ์นี้ไวต่อตำแหน่งตัวนำและสนามแม่เหล็กภายนอกหรือไม่?

A:

ความไวต่อตำแหน่งตัวนำคือ ±2% สูงสุด และอิทธิพลของสนามแม่เหล็กภายนอกคือ ±1.5% สูงสุด สิ่งนี้บ่งชี้ว่าขดลวด Rogowski มีภูมิคุ้มกันที่ดีต่อการเปลี่ยนแปลงตำแหน่งตัวนำและการรบกวนจากสนามแม่เหล็กภายนอก ทำให้มั่นใจได้ถึงการวัดที่เสถียรและเชื่อถือได้
