หม้อแปลงกระแสความถี่สูงพร้อมความถี่ในการทำงาน 2kHz – 500kHz และผ่านการทดสอบ Hi-Pot 3500VDC สำหรับวงจรป้องกัน PCB

1,000
MOQ
High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ความถี่ในการทำงาน:: 2กิโลเฮิร์ตซ์ – 500กิโลเฮิร์ตซ์
ฉนวนกันความร้อน:: การออกแบบฉนวนสูง ทดสอบ Hi-Pot ที่ 3500VDC
อุณหภูมิการจัดเก็บ:: -30°C ถึง +80°C
วัสดุหลัก:: แกนเฟอร์ไรต์
ประเภทการติดตั้ง:: ทะลุรู, ติด PCB
กระแสไฟเข้าที่ได้รับการจัดอันดับ:: 25A ถึง 50A
กระแสไฟขาออกที่กำหนด:: 25mA ถึง 500mA
ปรับแต่งการออกแบบ:: มี OEM / ODM เปลี่ยนอัตราส่วนและกระแสไฟขาออกที่ปรับแต่งได้
เน้น:

2kHz - 500kHz หม้อแปลงกระแสความถี่สูง

,

หม้อแปลงกระแสแบบ Through Hole ที่ผ่านการทดสอบ Hi-Pot 3500VDC

,

หม้อแปลงกระแสไฟฟ้าแบบยึด PCB แกนเฟอร์ไรต์
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ACST010F/FH
เอกสาร: ACST010F-FH series_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2 ~ 8weeks
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า

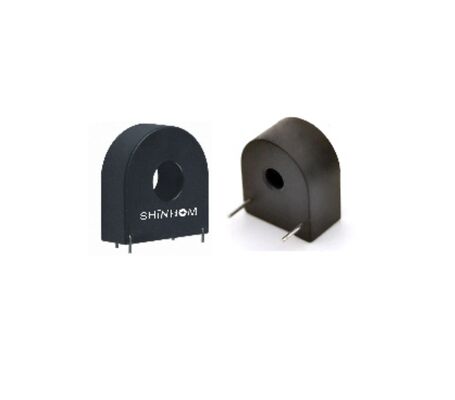

หม้อแปลงกระแสความถี่สูงแบบ Through Hole สำหรับวงจรป้องกัน PCB
ACST010F/FH Series เป็น หม้อแปลงกระแสความถี่สูง ประสิทธิภาพสูงที่ออกแบบมาสำหรับการตรวจจับกระแสพัลส์ที่แม่นยำและการป้องกันวงจรในแอปพลิเคชันสวิตชิ่งพาวเวอร์ซัพพลาย ด้วยโครงสร้างแบบ through-hole ที่กะทัดรัด หม้อแปลงกระแสแบบ Through Hole นี้ได้รับการปรับให้เหมาะสมสำหรับการติดตั้งบน PCB โดยตรง เพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่เสถียรและการรวมเข้ากับระบบอิเล็กทรอนิกส์ความถี่สูงได้อย่างง่ายดาย
ACST010F/FH Series ได้รับการออกแบบด้วยแกนเฟอร์ไรต์และตัวเรือน PBT ที่ทนไฟ ซึ่งให้การแปลงสัญญาณที่เชื่อถือได้ในช่วงความถี่การทำงานที่กว้างตั้งแต่ 2kHz ถึง 500kHz โครงสร้างฉนวนที่แข็งแกร่งและความแข็งแรงไดอิเล็กทริกสูงทำให้เป็น หม้อแปลงกระแสไฟแบบติดตั้งบน PCB ที่เชื่อถือได้สำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ
คุณสมบัติหลัก
  • หม้อแปลงกระแสความถี่สูงที่ปรับให้เหมาะสมสำหรับการตรวจจับกระแสพัลส์
  • การออกแบบแบบ Through-hole สำหรับการติดตั้ง PCB โดยตรงและการติดตั้งที่ปลอดภัย
  • โครงสร้างแกนเฟอร์ไรต์ช่วยให้มั่นใจถึงประสิทธิภาพที่เสถียรที่ความถี่สูง
  • ตัวเลือกอัตราส่วนรอบที่หลากหลายเพื่อรองรับความต้องการในการตรวจจับกระแสที่แตกต่างกัน
  • ความแข็งแรงไดอิเล็กทริกสูงพร้อมพิกัด Hi-Pot สูงถึง 3500VDC
  • เคส PBT ทนไฟพร้อมการบรรจุเรซินอีพ็อกซีเพื่อเพิ่มความน่าเชื่อถือ
ลักษณะทางไฟฟ้า
(ขึ้นอยู่กับรุ่น)
อัตราส่วนรอบ 1:50 ถึง 1:2000
กระแสไฟเข้าพิกัด 25A ถึง 50A
กระแสไฟออกพิกัด 25mA ถึง 500mA
Hi-Pot (Vdc) 3500VDC
ช่วงความถี่ในการทำงาน 2kHz - 500kHz
ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -20°C ถึง +70°C
อุณหภูมิในการจัดเก็บ -30°C ถึง +80°C
แอปพลิเคชัน
  • การป้องกันวงจรสวิตชิ่งพาวเวอร์ซัพพลาย
  • การตรวจจับกระแสพัลส์ความถี่สูง
  • ระบบควบคุมพลังงานบน PCB
  • อุปกรณ์อิเล็กทรอนิกส์กำลังอุตสาหกรรม
  • โมดูลตรวจสอบกระแสไฟแบบฝัง
ทำไมต้องเลือก ACST010F/FH Series?
ACST010F/FH Series ผสมผสานโครงสร้างที่กะทัดรัด การตอบสนองความถี่ที่กว้าง และความน่าเชื่อถือของฉนวนสูง ทำให้เป็น หม้อแปลงกระแสไฟ ที่เหมาะสมที่สุดสำหรับการออกแบบอิเล็กทรอนิกส์ความถี่สูงสมัยใหม่ การกำหนดค่าการติดตั้ง PCB แบบ through-hole ช่วยให้มั่นใจถึงความเสถียรในระยะยาว ในขณะที่ตัวเลือกอัตราส่วนรอบหลายแบบให้ความยืดหยุ่นสำหรับการใช้งานตรวจจับกระแสไฟที่หลากหลาย
