หม้อแปลงกระแสไฟฟ้าหลัก 15A ความแม่นยำสูง 60 mH สำหรับการตรวจจับกระแสไฟฟ้าทุติยภูมิ สำหรับการตรวจสอบพลังงาน PCB ที่ 50 kHz ถึง 500 kHz

5,000
MOQ

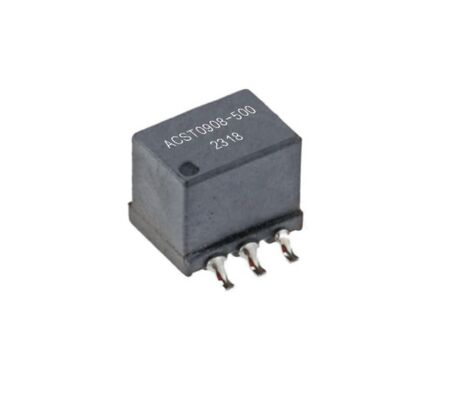

High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เน้น:

เครื่องแปลงความแม่นยําสูง

,

เครื่องแปลงปรับระดับกระแสไฟฟ้า PCB
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ACST0908
เอกสาร: ACST0908 Series_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2 ~ 8weeks
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า
หม้อแปลงตรวจจับกระแสไฟฟ้าขนาดกะทัดรัดที่มีความแม่นยำสูงสำหรับการตรวจสอบพลังงาน PCB
ที่ACST0908 ซีรีส์เป็นตระกูลที่มีประสิทธิภาพสูงของหม้อแปลงสัมผัสปัจจุบันออกแบบมาเพื่อการตรวจสอบกระแสไฟ AC ที่แม่นยำในอุปกรณ์อิเล็กทรอนิกส์กำลังสมัยใหม่ ออกแบบมาสำหรับแอพพลิเคชั่นติด PCBหม้อแปลงขนาดกะทัดรัดเหล่านี้มีอัตราส่วนการหมุนที่เสถียร DCR ต่ำ และประสิทธิภาพการแยกส่วนที่แข็งแกร่ง ทำให้เหมาะอย่างยิ่งสำหรับการจ่ายไฟแบบโหมดสวิตช์ วงจรควบคุมมอเตอร์ ระบบไฟส่องสว่าง และอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม
ด้วยการจัดอันดับปัจจุบันเบื้องต้นของ15เอและความเหนี่ยวนำทุติยภูมิจนถึง60 มิลลิแอมป์ซีรีส์ ACST0908 ให้การทำงานที่เชื่อถือได้ในช่วงความถี่กว้างตั้งแต่50 กิโลเฮิร์ตซ์ถึง 500 กิโลเฮิร์ตซ์- แต่ละรุ่นมีโครงสร้างที่ได้รับการปรับปรุงเพื่อให้แน่ใจว่าเอาต์พุตมีความแม่นยำสม่ำเสมอและมีเสถียรภาพทางความร้อนที่ดีเยี่ยมภายใต้สภาวะโหลดที่แตกต่างกัน
เป็นส่วนหนึ่งของขั้นสูงเซ็นเซอร์กระแสไฟ ACใช้ในการตรวจสอบกำลังและลูปป้อนกลับ ซีรีส์ ACST0908 ช่วยให้วิศวกรได้รับประสิทธิภาพ ความปลอดภัย และการควบคุมที่เพิ่มขึ้นในระบบ AC ที่มีความสำคัญต่อภารกิจ

คุณสมบัติที่สำคัญ
  • การก่อสร้างที่ได้มาตรฐาน RoHS
    ตรวจสอบให้แน่ใจว่าวัสดุที่ปลอดภัยต่อสิ่งแวดล้อมเหมาะสำหรับการประกอบอิเล็กทรอนิกส์สมัยใหม่
  • ตัวเลือกอัตราส่วนการหมุนที่แม่นยำ
    มีจำหน่ายใน13:50-1:100, และ1:200การกำหนดค่าสำหรับการออกแบบระบบที่ยืดหยุ่น
  • การทำงานความถี่สูง
    เหมาะสำหรับการใช้งานตั้งแต่50 กิโลเฮิร์ตซ์ถึง 500 กิโลเฮิร์ตซ์รองรับ SMPS และการตอบสนองของมอเตอร์ไดรฟ์ที่มีประสิทธิภาพ
  • แพ็คเกจขนาดกะทัดรัดติด PCB
    การออกแบบฐานเครื่องขนาดเล็กเข้ากันได้กับการบัดกรีแบบรีโฟลว์อัตโนมัติ
  • การแยกไฟฟ้าที่แข็งแกร่ง
    ทนทาน1.2 กิโลโวลต์แรงดันไฟฟ้าแยกระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิ
  • ความต้านทานหลักต่ำ
    เท่านั้น7 เมกะโอห์ม, ลดการสูญเสียพลังงานในเส้นทางกระแสสูง
  • เชื่อถือได้ในอุณหภูมิที่สูงมาก
    ระยะการใช้งานอากาศฟรี:-40°ซ ถึง +150°ซ
    พื้นที่จัดเก็บ:-40°ซ ถึง +125°ซ

ลักษณะทางไฟฟ้า @ 25 °C
หมายเลขชิ้นส่วน เปลี่ยนอัตราส่วน วินาที. ตัวเหนี่ยวนำ (mH) ต่ำสุด (10 kHz, 0.1 V) DCR Max (หลัก / รอง) แรงดันไฟฟ้าแยก (kV) การยุติความต้านทานสำหรับ 1 Vout / 1 A in (Ω)
ACST0908-500 13:50 3.8 7.0 ม. / 0.5 โอห์ม 1.2 กิโลโวลต์ 50 โอห์ม
ACST0908-101 1:100 14.8 7.0 ม. / 3.2 โอห์ม 1.2 กิโลโวลต์ 100 โอห์ม
ACST0908-201 1:200 60.0 7.0 ม. / 6.6 โอห์ม 1.2 กิโลโวลต์ 200 โอห์ม

ลักษณะทางกายภาพและข้อมูลการคดเคี้ยว
  • ขนาด:10.8 × 9.0 × 8.2 มม
  • พินพิน:2.54 มม
  • แพคเกจที่เข้ากันได้กับ Surface-mount
  • รูปแบบที่ดินที่แนะนำ:รูปแบบ 6.38 มม. × 11.8 มม
  • พินหลัก:1-2-5-6
  • พินรอง:3-4

การใช้งาน
  • อุปกรณ์อากาศยานและอวกาศ
    การตรวจสอบที่แม่นยำสำหรับระบบ AC ที่มีความสำคัญต่อภารกิจ
  • อุปกรณ์ใต้ทะเลและทางทะเล
    การตรวจจับกระแสไฟฟ้าที่เสถียรในสภาพแวดล้อมที่รุนแรง
  • ระบบควบคุมโรงไฟฟ้า
  • อุปกรณ์การขนส่ง
    รถไฟ เรือ โมดูลพลังงานของยานยนต์
  • อุปกรณ์ให้แสงสว่าง LED/CCFL
    การวัดค่าป้อนกลับในวงจรไดรเวอร์ความถี่สูง
  • การควบคุมมอเตอร์และระบบอัตโนมัติทางอุตสาหกรรม
  • อุปกรณ์ประมวลผลข้อมูล
    เซิร์ฟเวอร์จ่ายไฟ ตัวแปลง DC/AC ประสิทธิภาพสูง
  • ระบบป้องกันภัยพิบัติและติดตามความปลอดภัย
