เลี้ยว: | 1:50,1:100,1:200 | ช่วงความถี่: | 20kHz ถึง 200KHz |
---|---|---|---|
ข้อมูลจำเพาะ: | ROHS, CE, เอสจีเอ | แรงดันแยก: | 3750V |
การห่อหุ้ม: | อีพ็อกซี่ | แอปพลิเคชัน: | การวัดกระแสและพลังงานที่แม่นยำ |
แสงสูง: | หม้อแปลงตรวจจับกระแสไฟฟ้าติด PCB,หม้อแปลงตรวจจับกระแสความถี่สูง,หม้อแปลงตรวจจับการห่อหุ้มอีพ็อกซี่ |

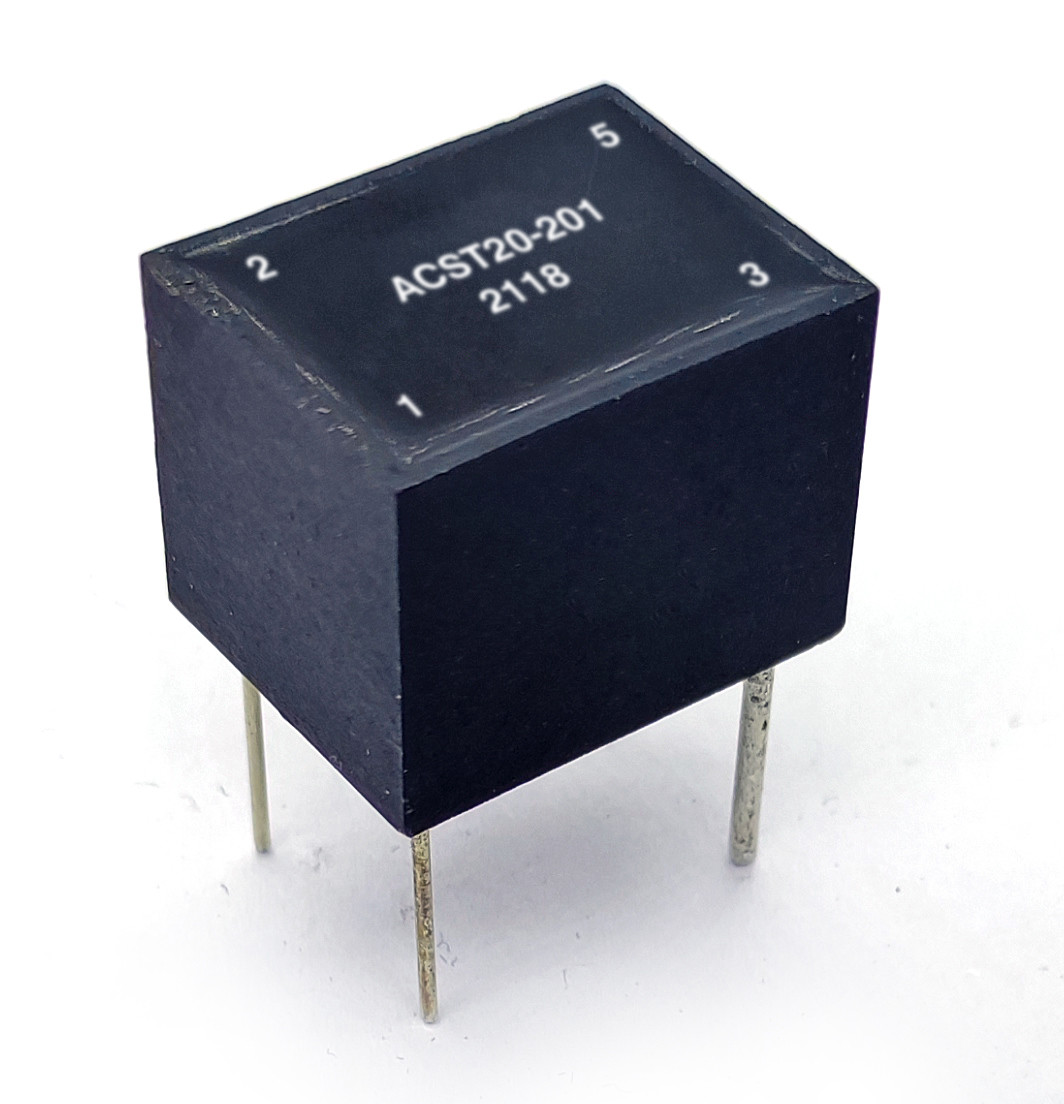

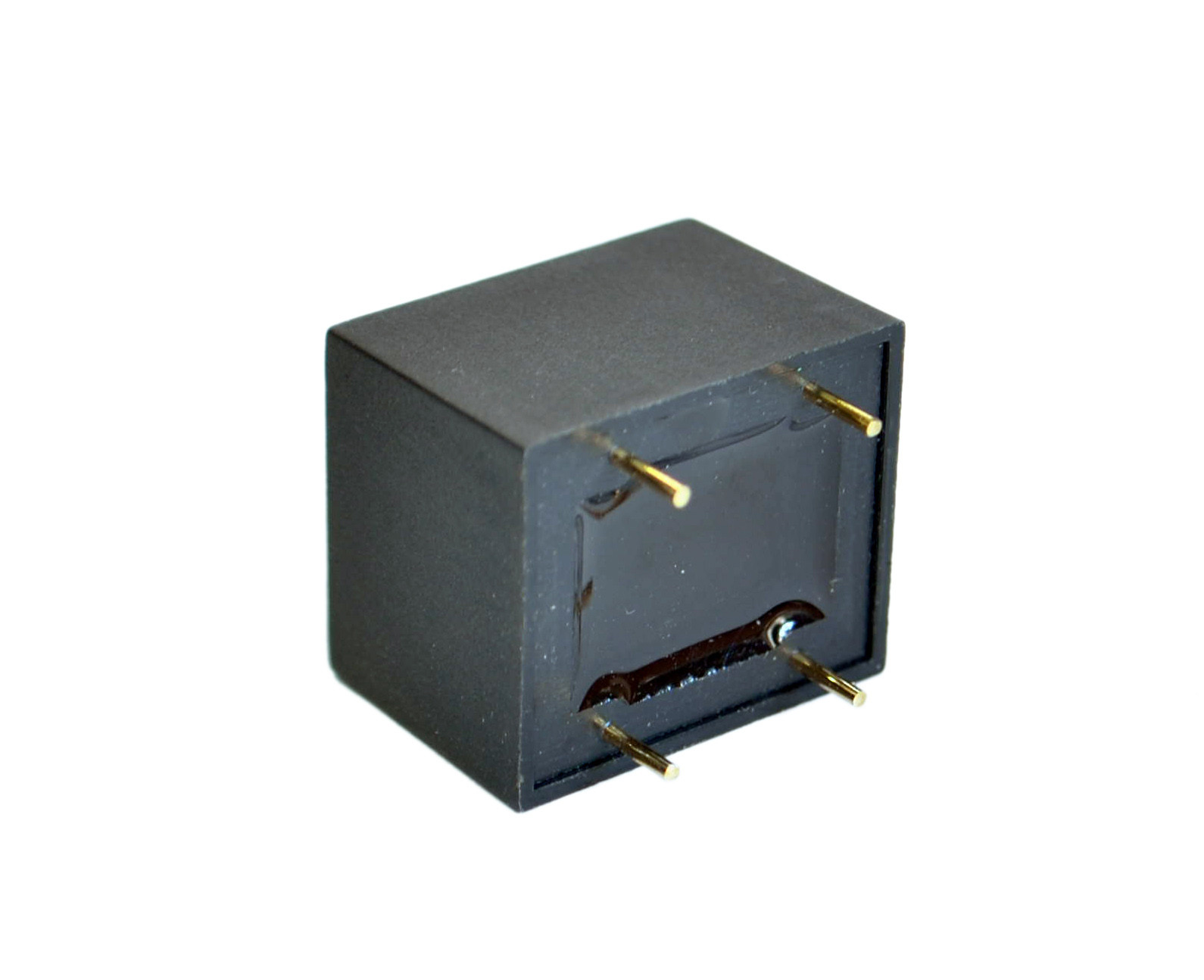

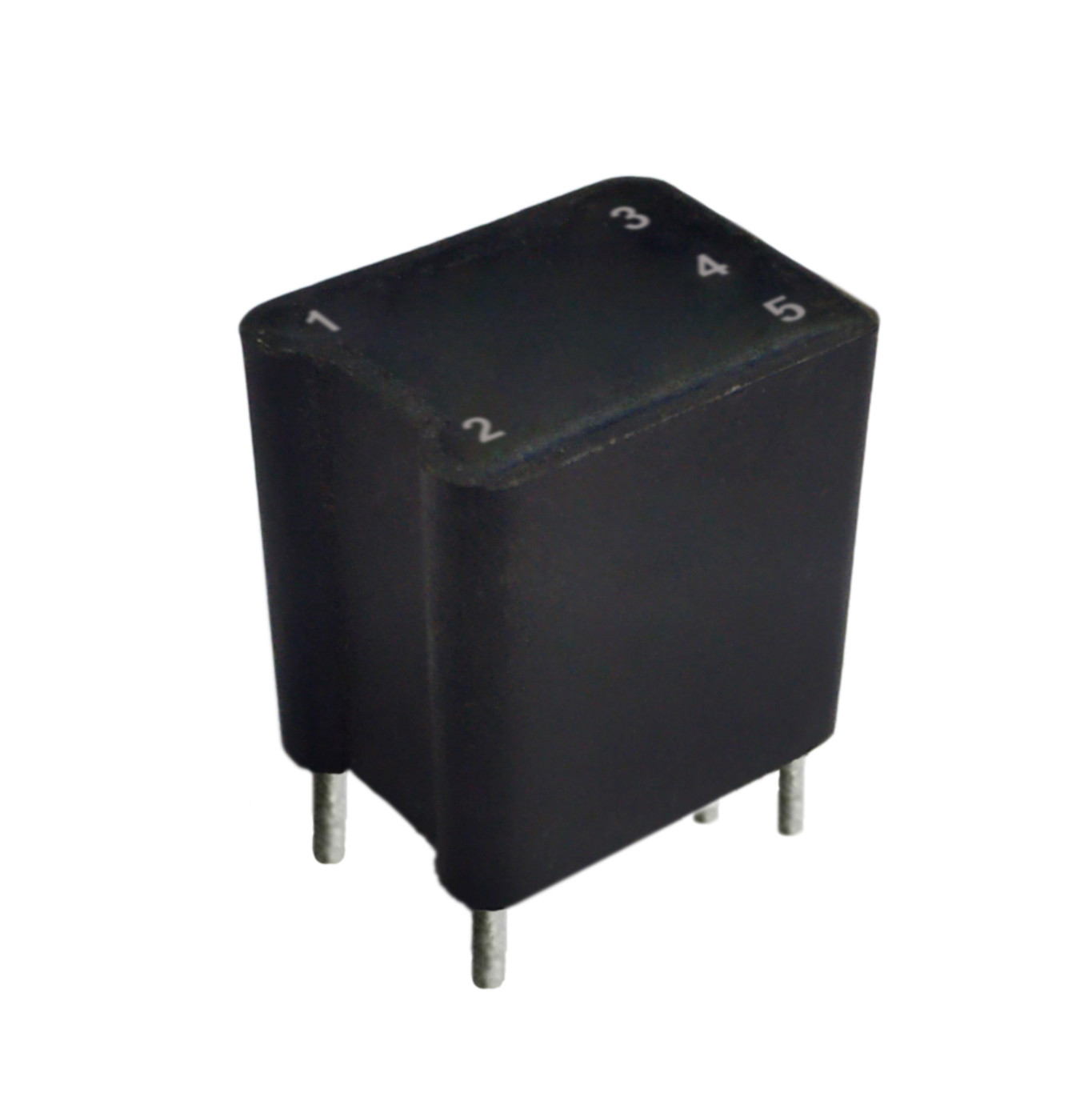

ACST20 ซีรีส์ PCB Mount Transformers ความถี่สูง
คุณสมบัติ:
ช่วงความถี่ในการทำงานตั้งแต่ 20KHz ถึง 200KHz
โครงสร้างห่อหุ้มอีพ็อกซี่
หม้อแปลงตรวจจับกระแสไฟฟ้านี้ได้รับการออกแบบมาสำหรับโครงสร้างห่อหุ้มด้วยอีพ็อกซี่
วัสดุเป็นไปตามข้อกำหนดของ UL94V-0
เป็นไปตามข้อกำหนดฉนวน IEC950
3750Vrms แรงดันพังทลายหลักถึงรอง
อัตราส่วนการหมุน: 1:50, 1:100, 1:200 ใช้ได้
อุณหภูมิในการทำงาน: -40 ถึง 85°C
หม้อแปลงกระแสไฟฟ้ารายละเอียดต่ำ
หม้อแปลงกระแสติด PCB
โครงสร้างและสไตล์ที่แตกต่างกันมากมายให้คุณเลือก
ยินดีต้อนรับ
บันทึก:
1. ค่า Isec สอดคล้องกับกระแสหลักสูงสุด 15 แอมป์-เทิร์น rms
2.VuS = R tx คือ x1/2F
Rt (โอห์ม) : ความต้านทานการสิ้นสุดที่แนะนำ
คือ (A) : กระแสทุติยภูมิ
F (Hz) : ความถี่
3. ตัวเหนี่ยวนำรองทดสอบที่ 10KHz และ 10mV
4.ช่วงอุณหภูมิแวดล้อม:-40 ℃ ถึง +120 ℃
5. ข้อกำหนดทางไฟฟ้าที่ 25 ℃
6.Pin#4 เป็นรุ่น Center-Tapped (CT) เท่านั้น
7.Pin#6,#7 ใช้กับรุ่น ACST20A เท่านั้น
หมายเหตุ: สามารถปรับแต่งข้อกำหนดของผลิตภัณฑ์ได้
