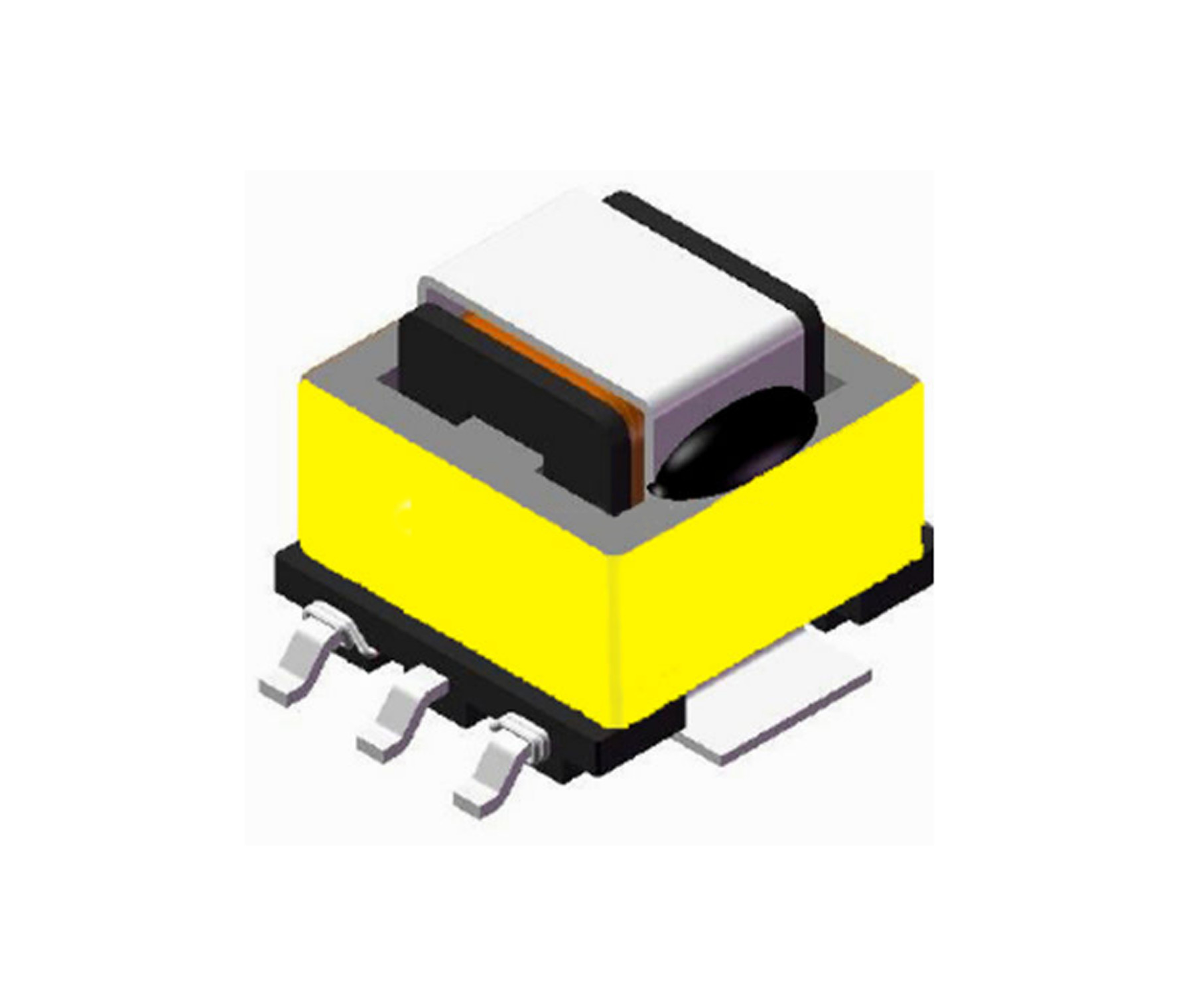

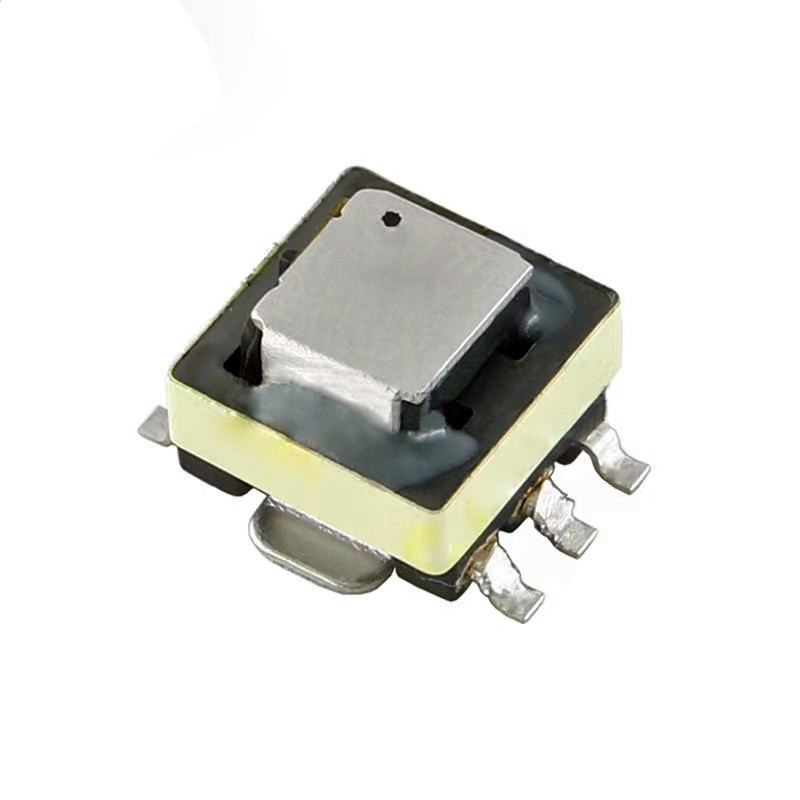

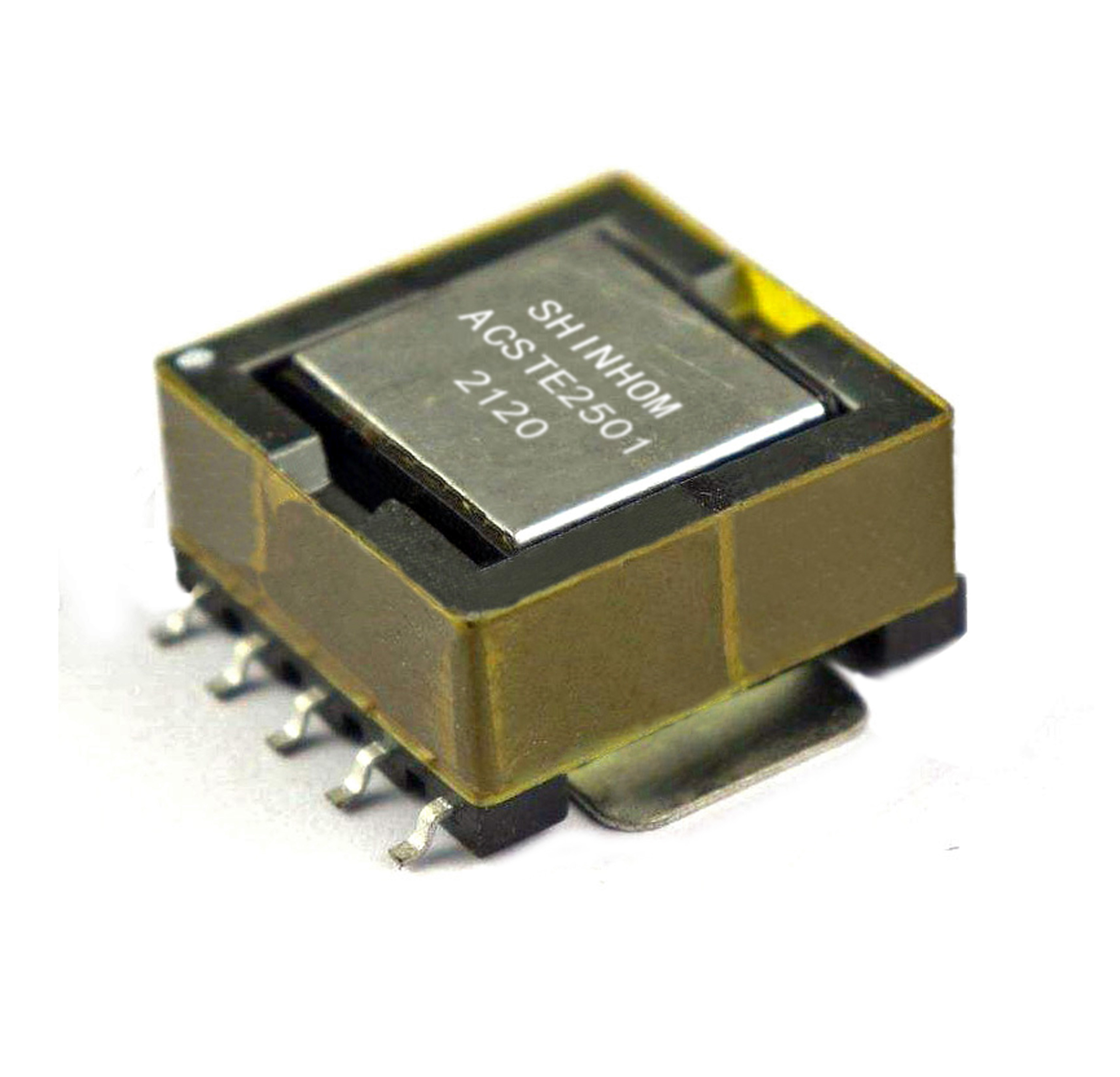

EFD25 หม้อแปลงตรวจจับกระแสไฟ SMD ความถี่สูง

EE4.6 หม้อแปลงตรวจจับกระแสความถี่สูง SMD, หม้อแปลงกระแส SMD

ลักษณะเฉพาะ:

• อัตราส่วนเทิร์น: 1:100 1:150 1:200 พร้อมใช้งาน
• ตรวจจับกระแสได้ถึง 50 แอมป์
• ออกแบบมาเพื่อใช้งานสูงสุด 500KHz ขึ้นไป
• ความต้านทานปฐมภูมิต่ำมาก
• หม้อแปลงกระแสความถี่สูงสำหรับการใช้งาน SMPS
• หม้อแปลงกระแสเฟอร์ไรท์ที่มีการซึมผ่านสูง
• หม้อแปลงกระแสไฟต่ำ
• หม้อแปลงกระแสไฟติด PCB
• หม้อแปลงประสิทธิภาพเชิงเส้นที่เชื่อถือได้

การใช้งาน:

• การตรวจสอบกระแสไฟ AC อย่างต่อเนื่องในแหล่งจ่ายไฟสลับโหมด
• ป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร
• การวัดกระแสในมอเตอร์ฉุดลากและระบบการจัดการแบตเตอรี่ในรถยนต์ทั่วไปและ xEV (EV, HEV, FCEV)
• สามารถใช้ได้กับระบบไฟฟ้ารถยนต์ 48 โวลต์

หมายเหตุ:

• กระแสหลักที่ 50 A ทำให้อุณหภูมิเพิ่มขึ้น 40 ℃ จากบรรยากาศแวดล้อม 25 ℃กระแสไฟที่สูงขึ้นทำให้อุณหภูมิสูงขึ้น
• อุณหภูมิในการทำงาน : -55℃ ถึง 125℃
• ส่วนประกอบอุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +105 ℃
• บรรจุภัณฑ์เทปและรีล: -40 ℃ ถึง +80 ℃
• ระดับความไวต่อความชื้น (MSL) 1 (ไม่จำกัดอายุพื้นที่ <30deg /85% ความชื้นสัมพัทธ์)
• ความเหนี่ยวนำวัดระหว่างพินรองที่ 100kHz, 0.1 Vrms, 0 Adc
• ช่วงความถี่: 50KHz ถึง 500KHz
• ความเหนี่ยวนำวัดที่ 0Adc บน HP 4284A LCR Meter หรือเทียบเท่า
• DCR วัดบน Chroma 16502 micro-ohmmeter หรือเทียบเท่า

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
