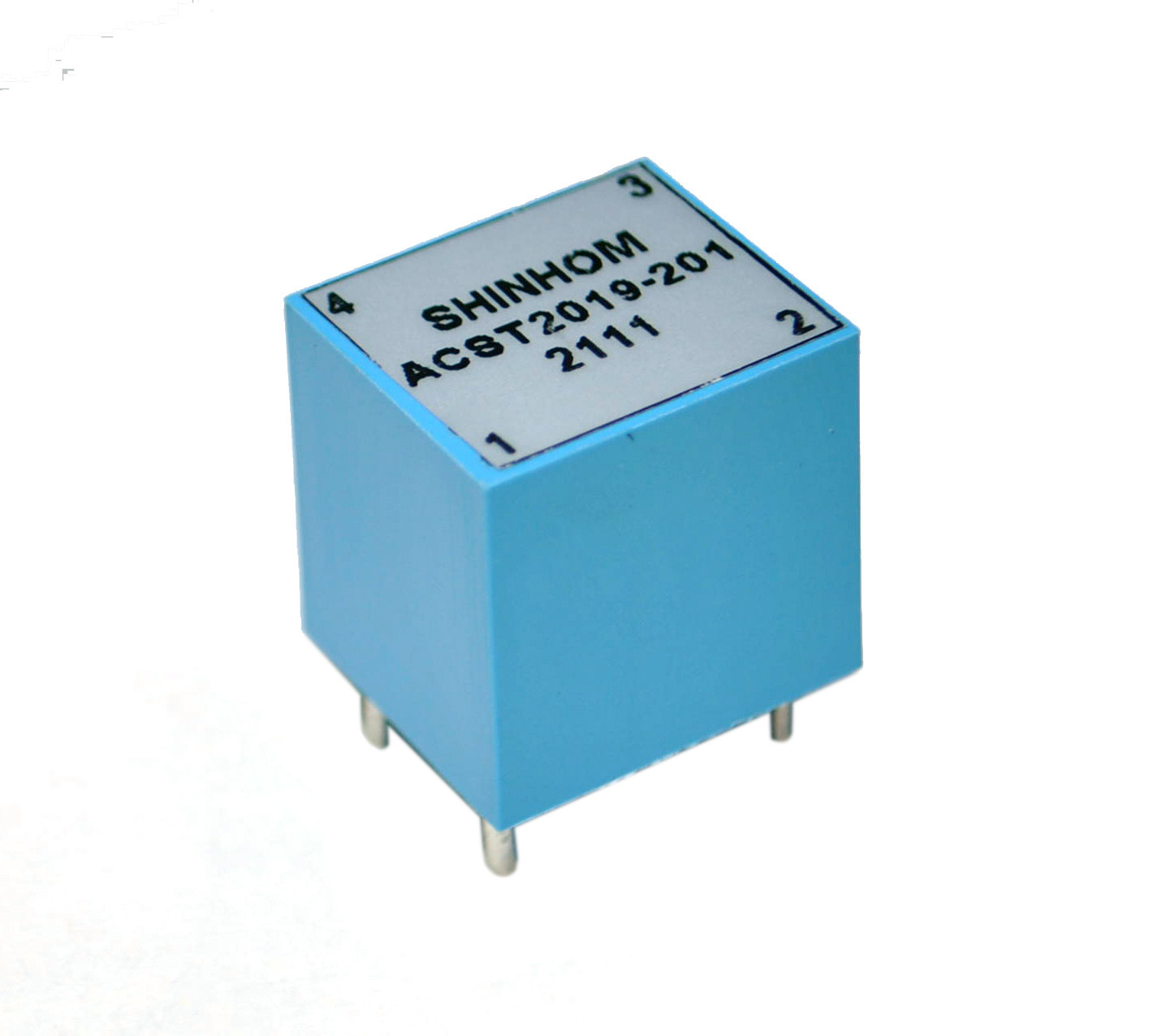

Epoxy Encapsulation Current Sense Transformer 38A 10kHz

ACST2019 Series PCB Mount หม้อแปลงกระแสไฟฟ้าความแม่นยำสูงที่มีช่วงกระแสสูงสุดสูงสุด 38A ที่มีจำหน่าย

คุณสมบัติ:

• ช่วงความถี่: 10kHz ถึง 1MHz
• ออกแบบมาเพื่อใช้กับแหล่งจ่ายไฟแบบสวิตชิ่ง
• หม้อแปลงตรวจจับกระแสไฟฟ้านี้ได้รับการออกแบบมาเพื่อ
• ตรงตามข้อกำหนดของฉนวนเสริมความแข็งแรงของ UL / CSA / IEC 60950 และให้ระยะห่าง / ระยะห่าง 3 มม. ระหว่างขดลวดหลักและขดลวดทุติยภูมิคดเคี้ยวไปมา
• ฉนวนเสริมแรงตาม IEC 380
• โครงสร้างห่อหุ้มด้วยอีพ็อกซี่
• วัสดุตรงตามข้อกำหนดของ UL94V-0
• ตรงตามข้อกำหนดฉนวน IEC950
• 3750Vrms แรงดันไฟฟ้าหลักถึงทุติยภูมิ
• ช่วงปัจจุบัน: สูงสุด 38A
• เปลี่ยนอัตราส่วน: 1:50, 1: 100, 1: 200, 1: 300 ใช้ได้
• อุณหภูมิในการทำงาน: -40 ถึง 85 ° C
• หม้อแปลงกระแสความถี่สูงสำหรับการใช้งาน SMPS
• หม้อแปลงกระแสเฟอร์ไรต์การซึมผ่านสูง
• หม้อแปลงกระแสไฟฟ้าต่ำ
• หม้อแปลงกระแสไฟฟ้าติด PCB
• หม้อแปลงประสิทธิภาพเชิงเส้นที่เชื่อถือได้
• โครงสร้างและสไตล์ที่แตกต่างกันมากมายสำหรับการเลือกของคุณ
• สั่งทำพิเศษยินดีต้อนรับ

บันทึก:

• ตัวเหนี่ยวนำสำหรับรองวัดที่ 15.75 kHz, 1Vrms
• ผลิตภัณฑ์โวลต์ - ไทม์สำหรับรองโดยใช้ 2,000 เกาส์
• ค่าความต้านทานการยุติ (RT) ขึ้นอยู่กับเอาต์พุต 1 โวลต์
• ด้วย 35 แอมป์ที่ไหลผ่านตัวหลักการยุติต่างกันไป
• ความต้านทานเพิ่มขึ้นหรือลดแรงดันขาออก / แอมแปร์
• ตามสมการต่อไปนี้: RT = Vout × Nsec / Iin
• กระแสความรู้สึกสูงสุดที่ใช้งานได้สูงสุด (IPK) ขึ้นอยู่กับ
• อุณหภูมิที่เพิ่มขึ้นหรือความอิ่มตัวของแกนซึ่งควรได้รับการประเมิน
• สำหรับสภาพการใช้งาน
• ช่วงอุณหภูมิแวดล้อม: -40 ℃ถึง + 85 ℃
• ข้อกำหนดทางไฟฟ้าที่ 25 ℃

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
