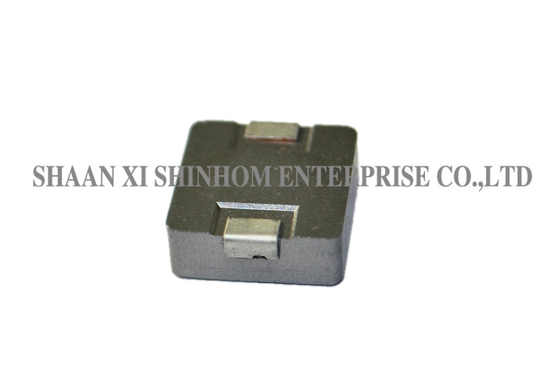

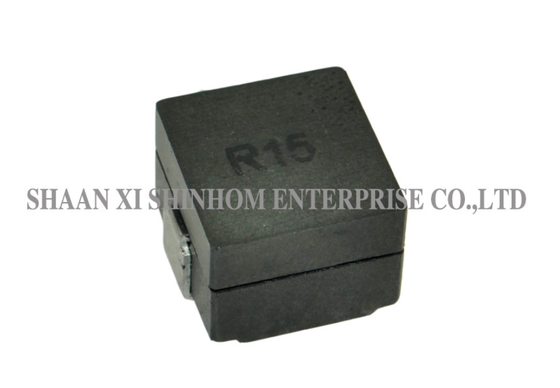

HQ1108 ซีรีส์เหล็ก Core ป้องกันพลังงาน Inductor สําหรับคอมพิวเตอร์เล็ปบุ๊ค

ตัวเหนี่ยวนำกำลังกระแสสูงรุ่น HQ1108

รุ่น ตัวเหนี่ยวนำกำลังกระแสสูงรุ่น HQ1108 ผลิตขึ้นโดยใช้ แกนแบบมีฉนวนป้องกัน และ การออกแบบโครงสร้างแบบผสม ออกแบบมาโดยเฉพาะสำหรับ PDA และแล็ปท็อป เพื่อให้ได้ค่า DCR ต่ำสุด ความสามารถในการรับกระแสสูง และเสียงรบกวนที่ได้ยินน้อยที่สุด ผลิตภัณฑ์มี โครงสร้างที่แข็งแรงและเชื่อถือได้ โดยมีความสูงสูงสุด 8 มม. และพื้นที่หน้าตัดสูงสุด 15.5*11 มม. เป็นไปตามข้อกำหนดของ RoHS Directive 2002/95/EC เหมาะสำหรับ PDA, แล็ปท็อป และ เซิร์ฟเวอร์ เป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับการใช้งานตัวเหนี่ยวนำกำลังกระแสสูงในการจัดการพลังงานและการแปลง DC-DC

คุณสมบัติ

• DCR ต่ำสุดต่อไมโครเฮนรี่

• ความสูง – สูงสุด 8 มม.

• พื้นที่หน้าตัด – สูงสุด 15.5*11 มม.

• พิกัดกระแส – สูงสุด 50Apk

• ช่วงความเหนี่ยวนำ – 0.14µH ถึง 2.25µH

• รองรับกระแสชั่วขณะสูงโดยไม่เกิดการอิ่มตัว

• เสียงรบกวนที่ได้ยินต่ำมาก

• เป็นไปตาม RoHS Directive 2002/95/EC

การใช้งาน:

• การใช้งาน PDA/โน้ตบุ๊ก/เดสก์ท็อป/เซิร์ฟเวอร์
• ตัวแปลง POL กระแสสูง
• แหล่งจ่ายไฟกระแสสูงแบบโปรไฟล์ต่ำ
• อุปกรณ์ที่ใช้แบตเตอรี่
• ตัวแปลง DC/DC ในระบบกระจายกำลัง
• ตัวแปลง DC/DC สำหรับ Field Programmable Gate Array (FPGA)

หมายเหตุ:

• ความถี่ทดสอบ: 100KHz / 0.1Vdc
• เครื่องมือทดสอบ: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• กระแสพิกัดความร้อน (Irms) จะทำให้ขดลวดมีอุณหภูมิเพิ่มขึ้นประมาณ ΔT=40°C โดยไม่มีการสูญเสียแกน
• กระแสอิ่มตัว (Isat) จะทำให้ L0 ลดลงประมาณ 10%
• อุณหภูมิของชิ้นส่วน (อุณหภูมิแวดล้อม + อุณหภูมิที่เพิ่มขึ้น) ไม่ควรเกิน 125°C ภายใต้สภาวะการทำงานที่เลวร้ายที่สุด การออกแบบวงจร ส่วนประกอบ ขนาดและความหนาของลายวงจร PCB การไหลเวียนของอากาศ และมาตรการระบายความร้อนอื่นๆ ล้วนส่งผลต่ออุณหภูมิของชิ้นส่วน ควรตรวจสอบอุณหภูมิของชิ้นส่วนในการใช้งานจริง
• อุณหภูมิการทำงาน: -40°C - +105°C.
• อุณหภูมิการจัดเก็บ: -40°C - +105°C.

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

คำถามที่พบบ่อย

ถาม: จะขอตัวอย่างได้อย่างไร? ระยะเวลารอคอยนานเท่าใด?

ตอบ: คุณสามารถส่งคำขอตัวอย่างผ่านเว็บไซต์หรืออีเมลของเรา ตัวอย่างมี ให้ฟรี และจะจัดส่งภายใน 3-5 วันทำการ ระยะเวลารอคอยสำหรับการสั่งซื้อจำนวนมากโดยทั่วไปคือ 2-8 สัปดาห์; สินค้าที่ปรับแต่งจะได้รับการยืนยันแยกต่างหาก

ถาม: คุณรองรับคำสั่งซื้อทดลองขนาดเล็กหรือไม่?

ตอบ: ใช่ คำสั่งซื้อทดลองขนาดเล็ก (ต่ำกว่า MOQ มาตรฐาน) สามารถเจรจาต่อรองและได้รับมาตรฐานคุณภาพและข้อผูกพันในการจัดส่งเช่นเดียวกับการสั่งซื้อจำนวนมาก โปรดติดต่อทีมขายของเราสำหรับรายละเอียด

ถาม: ความสำคัญของแกนแบบมีฉนวนป้องกันและโครงสร้างแบบผสมสำหรับการใช้งานคืออะไร?

ตอบ: แกนแบบมีฉนวนป้องกันช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า ในขณะที่โครงสร้างแบบผสมให้เสียงรบกวนที่ได้ยินต่ำมาก ความสามารถในการรองรับกระแสชั่วขณะสูงช่วยป้องกันการอิ่มตัว ทำให้เหมาะสำหรับตัวแปลง POL กระแสสูงและแหล่งจ่ายไฟกระแสสูงแบบโปรไฟล์ต่ำ เหมาะสำหรับการใช้งาน เช่น PDA แล็ปท็อป และเซิร์ฟเวอร์
