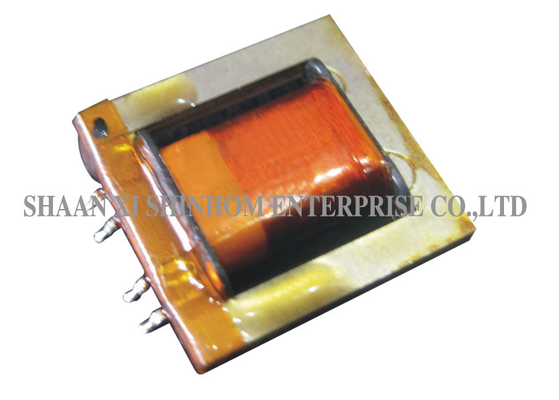

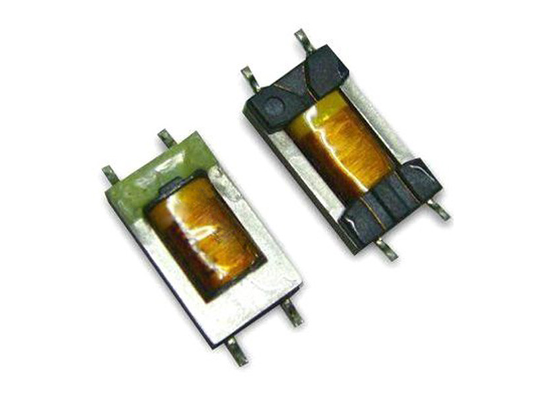

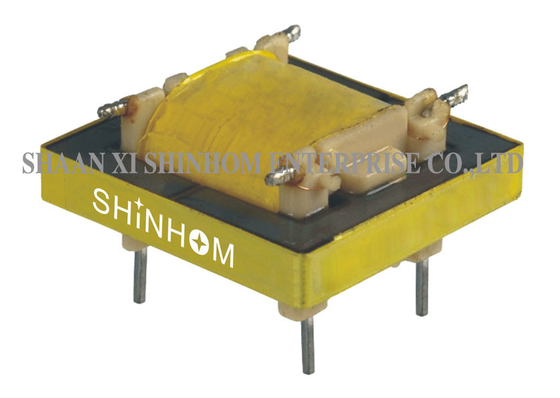

เครื่องแปลงเสียง PCB ความถี่ต่ํา 600:470Ω สําหรับอุปกรณ์แยกและอุปกรณ์เสียงโทรคมนาคม

หม้อแปลงเสียงชนิด EI

นี้หม้อแปลงเสียงชนิด EI ผลิตจากวัสดุคุณภาพสูงและกระบวนการพันขดลวดที่แม่นยำ ออกแบบมาโดยเฉพาะสำหรับการส่งสัญญาณเสียงและการแยกสัญญาณโทรคมนาคม เพื่อให้มั่นใจในการส่งสัญญาณที่เสถียรด้วยความเที่ยงตรงสูง ผลิตภัณฑ์มีโครงสร้างที่แข็งแรงและเชื่อถือได้ เหมาะสำหรับอุปกรณ์สื่อสารและอุปกรณ์เสียงต่างๆ มีการใช้งานอย่างแพร่หลายในระบบโทรศัพท์, ตู้สาขา PABX, โมเด็ม, อุปกรณ์เสียงมัลติมีเดีย และการใช้งานด้านการแยกสัญญาณโทรคมนาคม เป็นตัวเลือกที่เหมาะสำหรับการส่งสัญญาณและการแยกสัญญาณในด้านเสียงและการสื่อสาร

คุณสมบัติ

• อัตราส่วนอิมพีแดนซ์ – 600Ω : 470Ω

• DCR (N1) – 100Ω ±10%

• DCR (N2) – 112Ω ±10%

• อัตราส่วนรอบ – N1:N2 = 1:1 ±2% @10KHz, 0.1V

• การสูญเสียจากการแทรก – 2.0 ±0.5dB @1KHz

• THD – ≤ -10dB @600Hz

• แรงดันไฟฟ้าที่ทนได้ – 1875VAC / 1mA / 1 วินาที

• เหมาะสำหรับระบบโทรศัพท์, PABX, โมเด็ม และการแยกสัญญาณโทรคมนาคม

คุณสมบัติทางไฟฟ้า

1. อัตราส่วนอิมพีแดนซ์: 600Ω:470Ω
2. DCR: N1: 100Ω±10%
3. N2: 112Ω±10%
4. Hi-Pot: 1875VAC,1mA,1S Pri to Sec
5. อัตราส่วนรอบ: N1:N2=1:1±2%@10KHz,0.1V
6. การสูญเสียจากการแทรก: 2.0±0.5dB@1KHz,0dB
7. Pin4-3 W/H 470Ω
8. Pin1-2 W/H 600Ω
9. THD: -10dB Max@600Hz
10. Pin1-2 ถึง Pin4-3, Pin4-3 W/H470Ω
11. Input 50Ω=-71.5dB±15%

การใช้งาน

• ระบบโทรศัพท์

• ตู้สาขา PABX

• โมเด็ม

• อุปกรณ์เสียงมัลติมีเดีย

• การแยกสัญญาณโทรคมนาคม

• การแยกสัญญาณเสียง

• อุปกรณ์กระจายเสียง

• อุปกรณ์สื่อสาร

นโยบายการควบคุมคุณภาพของ Shinhom

เป็นเส้นชีวิตในการอยู่รอดของ Shinhom ในการแสวงหาความพึงพอใจของลูกค้า ซึ่งสามารถทำได้จากการผสมผสานคุณภาพที่เหนือกว่า, เวลาในการจัดส่งที่เหมาะสม, ราคาที่แข่งขันได้ รวมถึงบริการที่มุ่งเน้นลูกค้า เพื่อให้มั่นใจว่าผลิตภัณฑ์ที่ผลิตออกมาตรงตามความต้องการของลูกค้า
