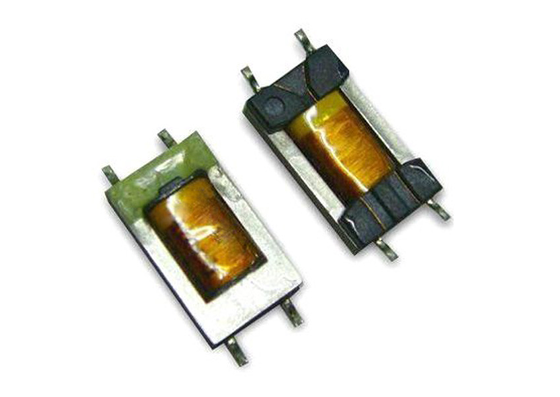

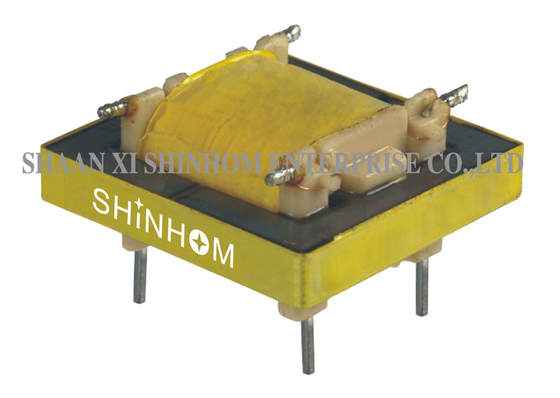

เครื่องแปลงแยกเสียงประเภท EI 20Hz-20kHz 600:600Ω สําหรับระบบโทรศัพท์

หม้อแปลงแยกสัญญาณเสียงชนิด EI นี้ออกแบบมาสำหรับระบบเสียงและการใช้งานแยกสัญญาณโทรคมนาคม ช่วงความถี่คือ 20Hz ถึง 20kHz อิมพีแดนซ์คือ 600:600Ω อัตราส่วนรอบคือ 1:1 แรงดันไฟฟ้าที่ทนได้: 1250VAC/1mA/2 วินาที (Primary-Secondary) มีการใช้งานอย่างแพร่หลายในระบบโทรศัพท์ ระบบ PABX โมเด็ม อุปกรณ์เสียงมัลติมีเดีย และการใช้งานแยกสัญญาณโทรคมนาคมคุณสมบัติ

อัตราส่วนรอบ – 1:1 (Pin1-3 : Pin6-4)

• อิมพีแดนซ์ – 600Ω ±10% @1KHz

• อินดักแตนซ์ปฐมภูมิ – 1.5H Min @250Hz, 0.5V

• DCR (Pin1-3 / Pin6-4) – 75Ω Max

• การสูญเสียจากการแทรก – ≤1.0dB @1KHz

• การตอบสนองความถี่ – ±0.35dB Max (300Hz-4.0KHz)

• Return loss – ≥20dB @300Hz / ≥23dB @1KHz/4KHz

• Longitudinal balance – ≥70dB (200Hz-4.0KHz)

• ข้อมูลจำเพาะทางไฟฟ้า:

อัตราส่วนรอบ: Pin1-3 : Pin6-4=1:1

• อินดักแตนซ์ Pin1-3: 1.5H Min@250Hz,0.5V
• อิมพีแดนซ์: 600Ω±10%@1KHz,0dB,4-6 W/H 600Ω โหลด
• DCR Pin1-3: 75Ω Max
• DCR Pin4-6: 75Ω Max
• การสูญเสียจากการแทรก: 1.0dB Max@1KHz,0dB,W/H 600Ω โหลด
• การตอบสนองความถี่: ±0.35dB Max@ 300Hz~4.0KHz
• Return loss: 20dB Min@ 300Hz
• 23dB Min@ 1KHz
• 23dB Min@ 4KHz
• Longitudinal BAL.: 70dB Min@200Hz~4.0KHz
• Hi-Pot: 1250VAC,1mA,2S Pri to Sec
• อุณหภูมิการทำงาน:-25 ถึง +125°C

• อุณหภูมิการจัดเก็บ: -25 ถึง +85°C

  การใช้งาน

ระบบโทรศัพท์

• ระบบ PABX (ตู้สาขาโทรศัพท์อัตโนมัติ)

• โมเด็ม

• อุปกรณ์เสียงมัลติมีเดีย

• การแยกสัญญาณโทรคมนาคม

• การแยกสัญญาณเสียง

• อุปกรณ์กระจายเสียง

• อุปกรณ์สื่อสาร

• นโยบายการควบคุมคุณภาพของ Shinhom

เป็นเส้นชีวิตในการอยู่รอดของ Shinhom ในการแสวงหาความพึงพอใจของลูกค้า ซึ่งสามารถทำได้จากการผสมผสานของคุณภาพที่เหนือกว่า เวลาในการจัดส่งที่เหมาะสม ราคาที่แข่งขันได้ รวมถึงบริการที่มุ่งเน้นลูกค้า เพื่อให้แน่ใจว่าผลิตภัณฑ์ที่ผลิตออกมาตรงตามความต้องการของลูกค้า

คำถามที่พบบ่อย

ถาม: ความสำคัญของพารามิเตอร์ Return loss คืออะไร?

ตอบ:

คุณสามารถส่งคำขอตัวอย่างผ่านเว็บไซต์หรืออีเมลของเราได้ โปรดระบุข้อมูลบริษัทและรุ่นเป้าหมายของคุณ ตัวอย่างมีถาม: ความหมายของ Longitudinal balance ≥70dB คืออะไร?

ตอบ:

คุณสามารถส่งคำขอตัวอย่างผ่านเว็บไซต์หรืออีเมลของเราได้ โปรดระบุข้อมูลบริษัทและรุ่นเป้าหมายของคุณ ตัวอย่างมีถาม: วิธีการขอตัวอย่าง? ระยะเวลารอคอยนานเท่าใด?

ตอบ:

คุณสามารถส่งคำขอตัวอย่างผ่านเว็บไซต์หรืออีเมลของเราได้ โปรดระบุข้อมูลบริษัทและรุ่นเป้าหมายของคุณ ตัวอย่างมีให้ฟรีและจะจัดส่งภายใน3-5 วันทำการ ระยะเวลารอคอยสำหรับการสั่งซื้อจำนวนมากโดยทั่วไปคือ2-8 สัปดาห์.
