เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์ HBC25A05 สำหรับอินเวอร์เตอร์และการตรวจจับกระแส PV

การเจรจาต่อรอง
MOQ
ต่อรองได้
ราคา
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
แรงดันไฟฟ้า: +15V±5%
ป้อนข้อมูล: 25เอ
เอาท์พุต: 25mA ± 0.5%
อัตราส่วนเปลี่ยน: 1: 1,000
อุณหภูมิในการทำงาน: -40～+85℃
อุณหภูมิในการจัดเก็บ: -40+105°C
เน้น:

เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์ HBC25A05

,

เซ็นเซอร์กระแสสำหรับอินเวอร์เตอร์

,

เซ็นเซอร์ตรวจจับกระแส PV
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: HBC25A05
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 10,00000/เดือน
รายละเอียดสินค้า

รายการHBC25A05วงจรปิดเซ็นเซอร์กระแสกระแสผลฮอลล์ใช้หลักการวงจรปิด (การชําระค่าตอบแทน) ให้การแยกไฟฟ้าระหว่างวงจรหลักและวงจรรองหรือกระแสไฟฟ้าแบบกระแทกด้วยกระแสไฟฟ้าขนาด25Aและอัตราการหมุนของ1:1000, ด้วยกระแสออกของ25mA. ผลิตภัณฑ์มีแรงกระหน่ําของ+15V±5%มันเปิดให้ความแม่นยําสูง,ความเป็นเส้นตรงที่ดี,การเคลื่อนไหวในอุณหภูมิต่ําและการปฏิเสธการขัดขวางภายนอกสูงมันมีเวลาตอบสนองที่ปรับปรุงไม่มีการสูญเสียการใส่,การบริโภคพลังงานต่ํา, และการติดตั้งง่าย.อินเวอร์เตอร์,เครื่องขับเคลื่อนความเร็วแปรเปลี่ยน AC/DC,UPS,เครื่องไฟฟ้าสลับ,การตรวจจับกระแสไฟฟ้าไฟฟ้า,การวัดกล่องเครื่องประกอบพลังงานใหม่,การตรวจจับกระแสของอุปกรณ์ชาร์จ EV,การแปลงความถี่ของอุปกรณ์ครัวเรือนและการวัดกระแสไฟฟ้าของเครื่องทําน้ําอุ่น.

ลักษณะ

  • กระแสไฟฟ้าระดับ 25A
  • กระแสออก 25mA
  • อัตราการหมุน ราคา 11000
  • ความดันไฟฟ้าน้ํามัน +15V±5%
  • หลักการวัด วงจรปิด อิทธิพลของฮอลล์
  • การแยกแยกไฟฟ้าระหว่างประถมและประถม
  • ความแม่นยํา ความแม่นยําสูง
  • ความเป็นเส้นตรง ดีมาก

การใช้งาน

  • การตรวจจับกระแสของอินเวอร์เตอร์
  • การตรวจจับกระแสไฟฟ้าไฟฟ้า (PV)
  • การวัดกล่องเครื่องประกอบพลังงานใหม่
  • เครื่องไฟฟ้า UPS ไม่หยุด
  • เครื่องไฟฟ้าสลับ (SMPS)
  • การตรวจจับกระแสของอุปกรณ์ชาร์จ EV
  • การแปลงความถี่ของอุปกรณ์ครัวเรือน
  • การวัดกระแสไฟฟ้าของเครื่องทําน้ําอุ่นไฟฟ้า

ข้อมูลไฟฟ้า:


 HBC25A05
ปริมาณไฟเข้าระดับ 25 A
ระยะการทดสอบกระแสไฟฟ้า 36 A
อุปสรรคภาระ ((@ปัจจุบันเรท) 100320 ((± 15V) Ω
ปัจจุบันการออกระดับ 25±0.5% mA
ความดันไฟฟ้า ±15±5% V
การบริโภคใช้อํานาจไฟฟ้า 25°C ± 12 mA
อัตราการหมุน 1:1000
ไฟฟ้าออฟเฟสต์ 0 ≤ ± 015 mA
กระแสออฟเซ็ต ดริฟท์ -40°C+85°C ≤ ± 060 mA
เวลาตอบสนอง < 1 μs
ความเป็นเส้นตรง ≤ ± 02 % FS
ความดันการปิด 50HZ,1 นาที 2.5 KV
di/dt > 50 A/μs
ความกว้างแบนด์ ((-3dB) กรุงเทพฯ... 150 KHz
ความต้านทานการล่อ Sec 110 Ω
อุณหภูมิการทํางาน -40+85 °C
อุณหภูมิในการเก็บ -40+105 °C
หมุน อัตราการเข้าไฟฟ้า (Ipn) ความแรงปริมาณเข้าสูงสุด ((Ip) ปริมาณการผลิต
กระแส ((mA)		 หมุน
อัตราส่วน		 ราคา Z
mΩ		 พรีเอก
UH
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

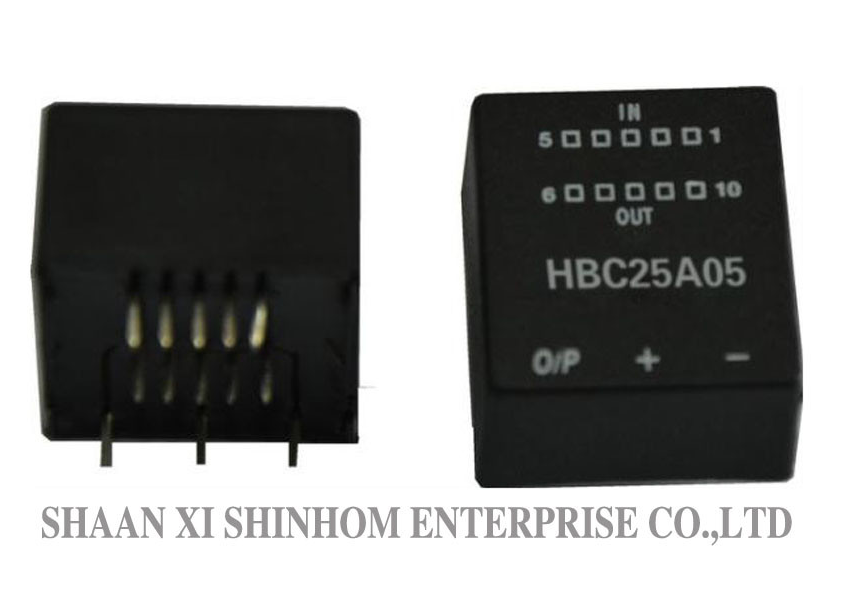

เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์ HBC25A05 สำหรับอินเวอร์เตอร์และการตรวจจับกระแส PV

หมายเหตุ: คุณสมบัติสินค้าสามารถปรับแต่งได้

FAQ

คําถาม: อัตราการหมุน 1:1000 หมายถึงอะไร?

A:อัตราการหมุนของ 1:1000 หมายถึงอัตราการของกระแสไฟฟ้าประถมกับกระแสไฟฟ้าการชําระค่าปรับปรุงที่สองคือ 1:1000ตัวอย่างเช่น กระแสประถม 25A ตรงกับกระแสการชดเชยระดับรอง 25mA ซึ่งสามารถออกได้โดยตรงหรือแปลงเป็นสัญญาณความดันผ่านตัวต่อต้าน

คําถาม: ข้อดีของการไม่เสียการใส่และการใช้พลังงานที่ต่ํา คืออะไร?

A: ไม่มีการสูญเสียการใส่รับประกันว่าวงจรที่กําลังทดสอบไม่ได้ถูกสัมผัสโดยเซ็นเซอร์ โดยรักษาประสิทธิภาพวงจรเดิม การใช้พลังงานที่ต่ํา ลดการทําความร้อนของเซ็นเซอร์เอง และเพิ่มความมั่นคงในระยะยาวและลดการบริโภคพลังงานระบบ.

Q: วิธีการขอตัวอย่าง?

A:คุณสามารถส่งตัวอย่างการสมัครผ่านเว็บไซต์ของเราหรืออีเมล. กรุณาให้ข้อมูลบริษัทของคุณและรูปแบบเป้าหมาย. ตัวอย่างคือฟรีและจะถูกส่งไปภายใน3-5 วันทําการ. เวลาในการสั่งซื้อจํานวนมากโดยทั่วไป2- 8 สัปดาห์.
