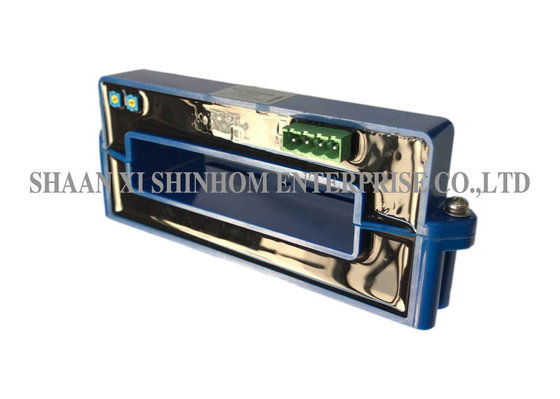

เซ็นเซอร์วัดกระแสฮอลล์เอฟเฟกต์ ซีรีส์ HKC-KB อุณหภูมิขยาย -40 ถึง +105°C สำหรับ SMPS และแหล่งจ่ายไฟเชื่อม

The เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์แบบวงจรปิด HKC-KB series ใช้หลักการวงจรปิด (การชดเชย) ให้การแยกทางไฟฟ้า (electrical isolation) ระหว่างวงจรปฐมภูมิและทุติยภูมิ สามารถวัดกระแส DC, AC หรือกระแสพัลส์ได้อย่างแม่นยำในช่วงการวัด 0-4000A ผลิตภัณฑ์มีแรงดันไฟเลี้ยง ±12 ถึง ±15V (±5%) และแรงดันเอาต์พุตที่กำหนด 4.0V±1% ให้ ความแม่นยำสูง และติดตั้งง่าย อุณหภูมิใช้งาน -20 ถึง +85°C และอุณหภูมิในการจัดเก็บ -40 ถึง +105°C มีการใช้งานอย่างแพร่หลายใน การตรวจสอบกระแสสูง, อินเวอร์เตอร์, UPS, ไดรฟ์มอเตอร์ DC, แหล่งจ่ายไฟสวิตชิ่ง, และ แหล่งจ่ายไฟเชื่อม.

1. แหล่งจ่ายไฟ: ±12～±15 (±5%)
2. แรงดันเอาต์พุตที่กำหนด: 4.0V ±1%
3. กระแสใช้งาน: 0 ถึง 4000A
4. ติดตั้งง่าย
5. ระดับความแม่นยำสูง
6. การออกแบบวงจรเปิด
7. การรับรอง: UL 94-V0
8. เป็นไปตามข้อกำหนด RoHS Directive
9. อุณหภูมิทำงาน (ใช้งาน): -20 ถึง +85°C
10. อุณหภูมิสภาพแวดล้อมในการจัดเก็บ: -40 ถึง +105°C

1. แหล่งจ่ายไฟโหมดสวิตช์ (SMPS)
2. แหล่งจ่ายไฟสำรอง (UPS)
3. แหล่งจ่ายไฟสวิตชิ่ง SMPS
4. หัวรถจักรไฟฟ้า
5. การตรวจสอบกริด
6. อุปกรณ์ควบคุมความถี่
7. อุปกรณ์อินเวอร์เตอร์
8. ไดรฟ์ความเร็วแปรผัน AC และไดรฟ์เซอร์โวมอเตอร์
9. ตัวแปลงสถิตสำหรับไดรฟ์มอเตอร์ DC
10. แหล่งจ่ายไฟสำหรับการใช้งานเชื่อม

1:+15V 2:-15V 3:VOUT 4:0V OFS: การปรับศูนย์ GIN: การปรับแอมพลิจูด

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
