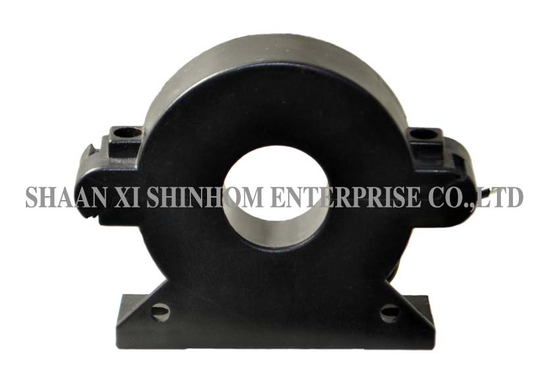

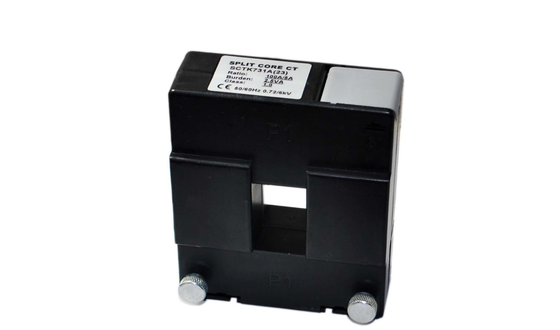

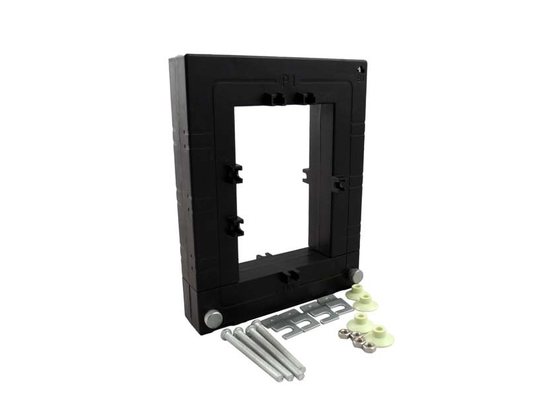

หม้อแปลงกระแสแบบแยกแกน SCTK673 Series สำหรับการตรวจสอบกำลังไฟฟ้าและการป้องกันรีเลย์

หม้อแปลงกระแสแบบแยกแกนSCTK673 series ออกแบบมาสำหรับการวัดและตรวจสอบกระแสไฟฟ้าในระบบจำหน่ายไฟฟ้าใหม่หรือที่มีอยู่ ช่วงการวัดตั้งแต่ 5A ถึง 1000A พร้อมเอาต์พุต 0-10V (AC) หรือ 0-5A ผลิตภัณฑ์นี้ใช้โครงสร้างแบบแยกแกนที่ช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่ต้องถอดหรือถอดสายเคเบิลหรือบัสบาร์ออก ซึ่งช่วยลดต้นทุนและเวลาในการติดตั้งได้อย่างมาก ขดลวดทุติยภูมิมีตัวต้านทานขนานความแม่นยำในตัว ให้เอาต์พุตแรงดันต่ำที่ปลอดภัย การเคลือบอีพ็อกซี่ช่วยให้มั่นใจได้ถึงประสิทธิภาพฉนวนที่ยอดเยี่ยม การออกแบบการยึดด้วยสกรูคู่และหน้าต่างบานพับกว้างรองรับสายเคเบิลหรือบัสบาร์ขนาดใหญ่ ระดับความแม่นยำครอบคลุม Class 0.2, Class 0.5 และ Class 1.0 ซึ่งตรงตามข้อกำหนดที่แตกต่างกันตั้งแต่การวัดความแม่นยำไปจนถึงการป้องกันทั่วไป มีการใช้งานอย่างแพร่หลายในการตรวจสอบพลังงาน การวัดกระแสและกำลังมอเตอร์ ระบบแสงสว่าง คอมเพรสเซอร์แอร์ ระบบ HVAC ระบบควบคุมอัตโนมัติ และอุปกรณ์ป้องกันรีเลย์

คุณสมบัติ

1. หม้อแปลงกระแสแบบแยกแกนพร้อมข้อต่อแบบสอดประสานและโครงสร้างบานพับ
2. มีขนาดหลากหลายเพื่อรองรับการติดตั้งที่มีอยู่ทั้งหมด
3. หม้อแปลงกระแสแบบแยกแกน
4. การเคลือบอีพ็อกซี่, การยึดด้วยสกรูคู่
5. หน้าต่างภายในกว้าง รองรับสายเคเบิลหรือบัสบาร์ขนาดใหญ่
6. ช่วงทดสอบ: อินพุต AC 5 ถึง 1000A, เอาต์พุต 0-10V(AC) หรือ 0-5A
7. ความแม่นยำและความน่าเชื่อถือสูง
8. หม้อแปลงกระแสรั่วไหลแบบหนีบขนาดเล็ก
9. สืบทอดโครงสร้างที่เรียบง่ายของแกน C แบบดั้งเดิม
10. การออกแบบแกนแบบหนีบ ปลอดภัยกว่า ติดตั้งง่าย พกพาได้ ไม่จำเป็นต้องตัดไฟกริดเมื่อปรับค่าเหนี่ยวนำ
11. การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม ตลาดที่มีศักยภาพมหาศาล

การใช้งาน

• การตรวจสอบพลังงานและการจัดการพลังงาน

• การวัดกระแสและกำลังมอเตอร์

• การตรวจสอบพลังงานระบบแสงสว่าง

• การตรวจสอบกระแสคอมเพรสเซอร์แอร์

• ระบบ HVAC

• ระบบควบคุมอัตโนมัติ

• อุปกรณ์ป้องกันรีเลย์

• การตรวจสอบและป้องกันกระแสไฟฟ้าในสายจำหน่าย

พารามิเตอร์ทางไฟฟ้า

พารามิเตอร์เชิงกล

การเลือกประเภท

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

คำถามที่พบบ่อย

ถาม: หม้อแปลงกระแสแบบแยกแกนต้องปิดเครื่องหรือถอดสายเคเบิลระหว่างการติดตั้งหรือไม่?

ตอบ: ไม่. ซีรีส์SCTK673 ใช้โครงสร้างแบบหนีบแยกแกนที่มีแกนเปิดและปิด สามารถติดตั้งได้โดยไม่ต้องถอดหรือถอดสายเคเบิลหรือบัสบาร์ออก เหมาะอย่างยิ่งสำหรับโครงการปรับปรุงและแอปพลิเคชันที่ไม่สามารถปิดเครื่องได้ ซึ่งช่วยลดต้นทุนและเวลาในการติดตั้งได้อย่างมาก

ถาม: มีระดับความแม่นยำใดบ้างสำหรับผลิตภัณฑ์นี้?

ตอบ: มีระดับความแม่นยำสามระดับ: Class 0.2, Class 0.5 และ Class 1.0 Class 0.2 เหมาะสำหรับการวัดพลังงานที่แม่นยำ Class 0.5 เหมาะสำหรับการวัดทางอุตสาหกรรมทั่วไป Class 1.0 เหมาะสำหรับการใช้งานป้องกันและเครื่องมือวัดแบบดั้งเดิม โปรดเลือกตามข้อกำหนดความแม่นยำของแอปพลิเคชันของคุณ

ถาม: หน้าที่ของตัวต้านทานความแม่นยำในตัวคืออะไร?

ตอบ: ขดลวดทุติยภูมิมีตัวต้านทานขนานความแม่นยำในตัว แปลงสัญญาณกระแสเป็นเอาต์พุตแรงดันต่ำที่ปลอดภัย (0-10V หรือ 0-5A) โดยตรง โดยไม่จำเป็นต้องใช้ตัวต้านทานสุ่มตัวอย่างภายนอก สิ่งนี้ช่วยลดความซับซ้อนในการติดตั้ง เพิ่มความปลอดภัย และประหยัดต้นทุนส่วนประกอบและพื้นที่ติดตั้ง

ถาม: ข้อดีของการเคลือบอีพ็อกซี่คืออะไร?

ตอบ: การเคลือบเรซินอีพ็อกซี่ให้ฉนวนที่ยอดเยี่ยม ป้องกันความชื้น ป้องกันฝุ่น และป้องกันการกัดกร่อน การออกแบบการยึดด้วยสกรูคู่ช่วยให้มั่นใจได้ถึงการติดตั้งที่ปลอดภัยและเชื่อถือได้ โครงสร้างที่ปิดสนิทช่วยให้หม้อแปลงทำงานได้อย่างเสถียรในระยะยาวในสภาพแวดล้อมที่รุนแรงต่างๆ
