บ้าน /ผลิตภัณฑ์/แยกหม้อแปลงกระแสหลัก/ซีรี่ย์ CT SCTK663 แบ่งแกนสําหรับระบบบริหารพลังงานและ HVAC

ซีรี่ย์ CT SCTK663 แบ่งแกนสําหรับระบบบริหารพลังงานและ HVAC

การเจรจาต่อรอง
MOQ
ต่อรองได้
ราคา

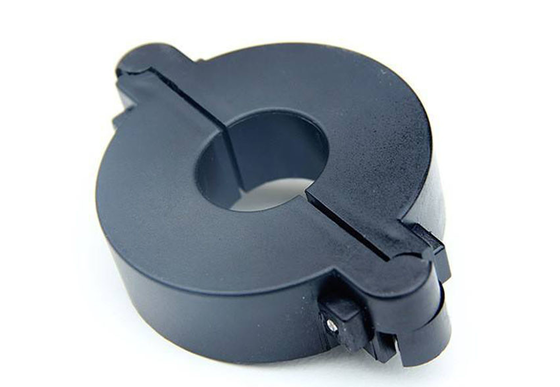

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ช่วงปัจจุบัน: 5~1,000A
เอาท์พุต: 0-5A / 0-10V(ไฟฟ้ากระแสสลับ)
ระดับ: 0.2、0.5、1.0
หน้าต่างด้านใน: 25มม.,45มม
วัสดุหลัก: ซิลิคอนสตีล
ปรับแต่งได้: ใช่
เน้น:

สปลิตคอร์ କରେนต์ แทรนสฟอร์เมอร์สําหรับ HVAC

,

การจัดการพลังงาน SCTK663

,

เครื่องแปลงกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสไฟฟ้า
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ซีรีส์ SCTK663
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 10,000/เดือน
รายละเอียดสินค้า

รายการซีรี่ย์ SCTK663เครื่องแปลงกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสผลิตภัณฑ์ใช้โครงสร้างแบ่งแกนที่ทําให้การติดตั้งอย่างรวดเร็วโดยไม่ต้องตัดหรือถอดสายไฟหรือบัสบาร์. มันถูกรักษาด้วยสายเคเบิลสําหรับการติดตั้งที่น่าเชื่อถือและมั่นคง, ลดค่าแรงงานในการติดตั้งอย่างสําคัญ มีสองขนาดหน้าต่างมีให้เลือก: 25mm และ 45mmเหมาะสําหรับความต้องการความกว้างของเคเบิลที่แตกต่างกัน. มันถูกใช้อย่างแพร่หลายในการควบคุมอุณหภูมิ HVAC, การบริหารพลังงาน, ระบบอัตโนมัติอาคาร, การวัดกระแสไฟฟ้าของมอเตอร์, การส่องแสง, และการติดตามกระแสไฟฟ้าของเครื่องปรับอากาศ

ลักษณะ
  • ระยะการวัด 5A-1000A
  • สัญญาณการออก 0-10V หรือ 0-5A
  • ขนาดหน้าต่าง 25mm / 45mm (ไม่จําเป็น)
  • โครงสร้างแบ่งแกน ไม่จําเป็นต้องถอนสาย
  • การติดตั้งสายไฟฟ้า ✅ปลอดภัยและน่าเชื่อถือ
  • สอดคล้องกับระบบควบคุมอุณหภูมิ HVAC
  • เหมาะสําหรับการจัดการพลังงานและอาคารอัตโนมัติ
  • ประหยัดค่าแรงงาน
การใช้งาน
  • ระบบควบคุมอุณหภูมิ HVAC
  • การจัดการพลังงาน
  • ระบบอัตโนมัติอาคาร
  • การวัดกระแสของมอเตอร์
  • การติดตามกระแสไฟฟ้าของระบบแสง
  • การติดตามปัจจุบันของอุปกรณ์แอร์
  • ระบบกระจายพลังงาน
  • โครงการปรับปรุง (การติดตั้งออนไลน์)
Electrical Parameter ปริมาตรการไฟฟ้า
ความถี่ 50-400Hz
หน่วยงานการนําเข้า 5A-1000A
ระยะการวัด 5%ใน-130%ใน
ปริมาณผลิต 0-10V ((AC) หรือ 0-5A
อัตราส่วน ≤ ± 0.2%
มุมระยะ ≤ ± 10 นาที
ความแข็งแรงแบบดียิเลคทริก 2.5KV/1mA/1นาที
ความต้านทานต่อการปิด DC500V/100MΩmi
ปริมาตรกล
กรณี PC /UL94-V0
โบบบิน PBT
โครงสร้างภายใน อีโป็กซี่
การก่อสร้าง สายต่อ
อุณหภูมิการทํางาน -25°C+75°C
ความชื้นในการทํางาน ≤ 85%
การเชื่อมต่อการออก UL1015 22AWG สาย ((สายแฝด) 2.5m

ขนาดของสาย: ดีกว่ามากที่จะ oversize CT ของคุณ กว่าที่จะ undersize มัน. กรุณาวัดวงกว้างของสายของคุณในมิลลิเมตร,แทนที่จะใช้ขนาดสาย MCM เนื่องจากความหนาของอุปกรณ์ประกอบความละเอียดแตกต่างกันอย่างมากจากผู้ผลิตสายหนึ่งไปอีกสาย.

การเลือกชนิด
P/N หน่วยการนําเข้า (A) การออกกําลัง (mA/V) ความถูกต้อง ขนาด ((มม)
Φ A B C D E
SCTK663A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0.2,0.5,1.0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 145 113 42 16 32

ซีรี่ย์ CT SCTK663 แบ่งแกนสําหรับระบบบริหารพลังงานและ HVAC

หมายเหตุ: คุณสมบัติสินค้าสามารถปรับแต่งได้

FAQ
ถาม: จะเลือกหน้าต่างขนาด 25 มิลลิเมตรกับ 45 มิลลิเมตรได้อย่างไร?

A: หน้าต่าง 25 มิลลิเมตรเหมาะสําหรับสายเคเบิลขนาดเล็ก (กว้างภายนอก ≤ 25 มิลลิเมตร) หน้าต่าง 45 มิลลิเมตรเหมาะสําหรับสายเคเบิลขนาดใหญ่หรือบัสบาร์ (กว้างภายนอก ≤ 45 มิลลิเมตร)กรุณาเลือกขนาดหน้าต่างที่เหมาะสม โดยพิจารณาจากวงกลมภายนอกของสายไฟที่กําลังทดสอบ.

คําถาม: วิธีการเลือกระหว่าง 0-10V และ 0-5A ออก?

A:0-10Vการออกเสียงเหมาะสําหรับระบบควบคุมที่ต้องการสัญญาณความดัน (เช่น PLC, DCS, เครื่องควบคุมอาคาร)0-5A ออกเหมาะสําหรับอุปกรณ์การวัดกระแสไฟฟ้าเข้าแบบดั้งเดิมและอุปกรณ์ป้องกันกรุณาเลือกขึ้นอยู่กับอินเตอร์เฟซการใส่อุปกรณ์ของคุณ

คําถาม: ข้อดีของการติดสายไฟฟ้าคืออะไร?

ตอบ: การติดตั้งสายไฟฟ้าไม่ต้องการเครื่องมือพิเศษ ทําให้การติดตั้งง่ายและรวดเร็วเหมาะสําหรับการติดตั้งชุดและการก่อสร้างในสถานที่.
