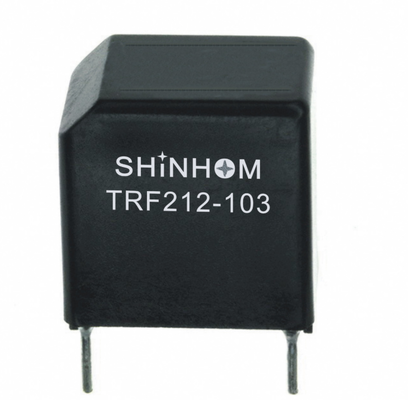

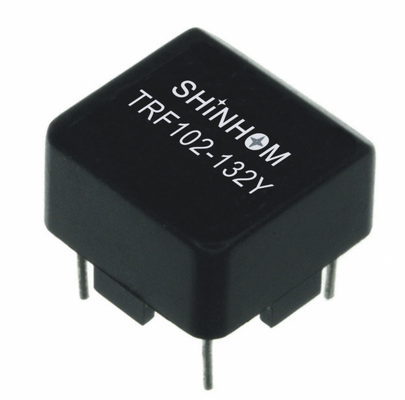

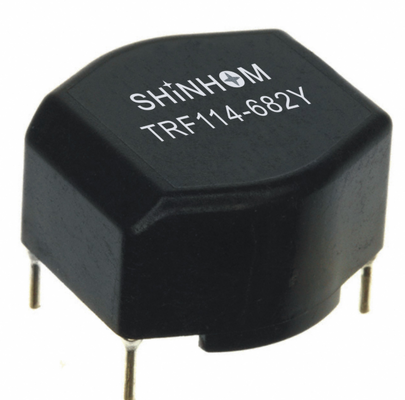

ความสูญเสียต่ํา Toroidal โหมดทั่วไป Choke ความถี่ที่กว้างสําหรับระบบพลังงานแสงอาทิตย์

5,000 ชิ้น
MOQ
ต่อรองได้
ราคา
Low Loss Toroidal Common Mode Choke Wide Frequency for Solar Power Systems
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ที่คดเคี้ยว: โหมดทั่วไป
ปัจจุบัน: สูงถึง 15A
ลักษณะการดำเนินงาน: โช้คคอยล์
แพคเกจการขนส่ง: กล่องกระดาษ
ข้อมูลจำเพาะ: ROHS, ISO9001
ทดสอบความถี่: 10kHz
เน้น:

การหงุดหงิดแบบสากลแบบ Toroidal Loss Low

,

โช้คโหมดร่วมความถี่กว้าง

,

โช้คโหมดร่วมระบบพลังงานแสงอาทิตย์

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: TRF
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 100,000/เดือน
รายละเอียดสินค้า

แกนเฟอร์ไรต์แบบวงแหวนลดทอนสัญญาณรบกวนแบบโหมดร่วม / ตัวเหนี่ยวนำกำลังไฟแกนวงแหวน / ตัวเหนี่ยวนำแม่เหล็ก

นี้ แกนเฟอร์ไรต์แบบวงแหวนลดทอนสัญญาณรบกวนแบบโหมดร่วมที่สูญเสียต่ำ ผลิตโดยใช้กระบวนการ พันแบบแยก และ พันแบบชั้นเดียว ซึ่งพัฒนาขึ้นโดยเฉพาะสำหรับระบบพลังงานแสงอาทิตย์และระบบผลิตพลังงานลม เพื่อให้มั่นใจว่ามีอิมพีแดนซ์โหมดร่วมสูง ความจุระหว่างขดลวดต่ำ และการทำงานแบบบรอดแบนด์ ผลิตภัณฑ์มี โครงสร้างที่แข็งแรงและเชื่อถือได้ และเป็นไปตามการรับรองวัสดุ UL94-V0 และข้อกำหนด อุณหภูมิการทำงานที่กว้าง เหมาะสำหรับ ระบบพลังงานแสงอาทิตย์, การผลิตพลังงานลม และ เครื่องทำความร้อนแบบเหนี่ยวนำ เป็นตัวเลือกที่เหมาะสำหรับการใช้งานแกนเฟอร์ไรต์แบบวงแหวนลดทอนสัญญาณรบกวนแบบโหมดร่วมในการปราบปราม EMI และการกรองกำลังไฟ

คุณสมบัติ:

  • ขดลวดแยกเพื่อลดความจุระหว่างขดลวดให้เหลือน้อยที่สุด

  • ขดลวดชั้นเดียวเพื่ออิมพีแดนซ์โหมดร่วมสูงสุดในช่วงความถี่ที่กว้างที่สุด

  • ตัวเว้นวรรคให้ระยะห่างการคืบคลาน 1-3 มม. เพื่อให้เป็นไปตามข้อกำหนด UL, CSA, IEC

  • วัสดุทั้งหมดที่ใช้ได้รับการรับรอง UL94-VO

  • มีให้เลือกทั้งแบบติดตั้งแนวตั้งหรือแนวนอน

  • มีให้เลือกแบบติดตั้งหัวต่อแนวตั้งเพื่อความสะดวกในการประกอบ PCB

  • ติดตั้งบนแผงวงจร FR-4 ได้ง่าย ทนทานต่อการสั่นสะเทือนได้ดี

การใช้งาน

  • ตัวเหนี่ยวนำ AC ความถี่ต่ำ

  • ระบบพลังงานแสงอาทิตย์

  • ระบบปรับสภาพกำลังไฟฟ้า

  • ระบบผลิตพลังงานลม

  • เครื่องจักรขับเคลื่อนอัตโนมัติ

  • เครื่องทำความร้อนแบบเหนี่ยวนำ

  • เครื่องเชื่อม

  • อุตสาหกรรมกระดาษ

ข้อมูลทางเทคนิค:

  1. ความคลาดเคลื่อนของค่าความเหนี่ยวนำที่ +50% -30%
  2. แรงดันไฟฟ้าทำงานสูงสุด: 250V ที่ 40°C
  3. IDC สูงสุด: พิกัดกระแส AC/DC A ที่ 40°C
  4. Hi-Pot 2500Vac ขดลวดต่อขดลวด 3S
  5. การทดสอบค่าความเหนี่ยวนำ: 10KHz 0.1V HP4284A
  6. RDC: QuadTech 1880 Milliohmmeter
  7. กระแสไฟกระชากสูงสุด 10ms: 20X IDC
  8. อุณหภูมิการทำงาน: -40°C ถึง +105°C
  9. อุณหภูมิการจัดเก็บ: -40°C ถึง +105°C

ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

ความสูญเสียต่ํา Toroidal โหมดทั่วไป Choke ความถี่ที่กว้างสําหรับระบบพลังงานแสงอาทิตย์

คำถามที่พบบ่อย

ถาม: คุณสร้างความสัมพันธ์ทางธุรกิจที่ดีในระยะยาวกับเราได้อย่างไร?

ตอบ: เรายืนหยัดในผลิตภัณฑ์คุณภาพสูงและการจัดส่งที่รวดเร็วเพื่อให้ลูกค้าของเราชนะโครงการได้มากขึ้น ในขณะเดียวกัน เราปฏิบัติต่อลูกค้าทุกคนเหมือนเพื่อนและทำธุรกิจกับพวกเขาอย่างจริงใจเพื่อสร้างมิตรภาพที่ยั่งยืน

ถาม: คุณควบคุมคุณภาพอย่างไร?

ตอบ: เรามั่นใจว่าผลิตภัณฑ์ทุกชิ้นเป็นไปตามข้อกำหนดผ่านการตรวจสอบคุณภาพขาเข้า (IQC) และการทดสอบคุณภาพ 100% ก่อนจัดส่ง

ถาม: จะสมัครขอตัวอย่างได้อย่างไร? ระยะเวลารอคอยนานเท่าใด?

ตอบ: คุณสามารถส่งใบสมัครขอตัวอย่างผ่านเว็บไซต์หรืออีเมลของเรา ตัวอย่าง ฟรี และจะจัดส่งภายใน 3-5 วันทำการ ระยะเวลารอคอยคำสั่งซื้อจำนวนมากโดยทั่วไปคือ 2-8 สัปดาห์ ผลิตภัณฑ์ที่ปรับแต่งจะได้รับการยืนยันแยกต่างหาก
