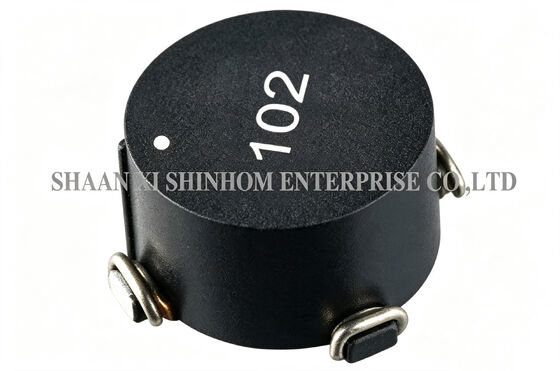

ตัวเหนี่ยวนำโหมดร่วม SMD DCR ต่ำ รุ่น STC09 แกนอิ่มตัวสูงสำหรับการแปลง DC-DC และการกรองอินพุต

5,000 ชิ้น
MOQ
ต่อรองได้
ราคา
Low DCR SMD Common Mode Choke STC09 Series High Saturation Core for DC-DC Conversion and Input Filtering
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ช่วงปัจจุบัน: 2.2A ถึง 10A
ตัวเหนี่ยวนำ: 25uH ถึง 2500uH
ทดสอบความถี่: 100kHz
สีเคส: สีดำ
ขนาดแผ่นรอง: 29.2*29.2มม
ชื่อ: คอยล์โช้คโหมดทั่วไป SMD
เน้น:

ตัวเหนี่ยวนำโหมดร่วม SMD DCR ต่ำ

,

ตัวเหนี่ยวนำอิ่มตัวสูง รุ่น STC09

,

ตัวเหนี่ยวนำโหมดร่วมสำหรับการแปลง DC-DC
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS/ISO/UL/CE/IATF16949/CNAS
หมายเลขรุ่น: ซีรีส์ STC09
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 100,000/เดือน
รายละเอียดสินค้า

STC09 ซีรี่ย์ SMD อินดูเตอร์แบบปกติ โครงการติดตั้งบนพื้นผิวแบบสอยโตโรอิด และแบบสอยโตโรอิดแบบปกติ 25-2500uH

รายการรายการ STC09SMD อินดูเซอร์รูป toroidal รูปแบบทั่วไปใช้การออกแบบความถี่สูงและวัสดุแกนที่มีความอิ่มสูงระยะความชักชวนครอบคลุม25μH ถึง 2500μH.โครงสร้างวงจรแม่เหล็กปิดแบบ toroidalลดรังสี EMI ได้อย่างมีประสิทธิภาพDCR ต่ําลดการสูญเสียพลังงานแพ็คเกจ SMDสนับสนุนการจัดตั้งอัตโนมัติ ซึ่งเข้ากับสายการผลิต SMTอุปกรณ์อิเล็กทรอนิกส์,การแปลง DC-DC (แบบปานกลาง),เครื่องเชื่อมแยก,การกรองข้อมูลเข้า (รูปแบบเรียง)และการตัด EMI/RFI.

ลักษณะ:
  • วัสดุที่มีความอิ่มสูง
  • แสง EMI ที่ต่ํา
  • พิก แอนด์ เพลส
  • ความถี่สูงขึ้น
  • ความต้านทาน DC ต่ํา
  • อุณหภูมิการทํางาน: -40°C ถึง +125°C
  • อุณหภูมิในการเก็บรักษา: -55°C ถึง +125°C
การใช้งาน:
  • อุปกรณ์ไฟฟ้า
  • การแปลง DC - DC (โหมดปาราเลล)
  • การแยก / การเชื่อม ((ทรานฟอร์ม)
  • เครื่องกรองเข้า (Serial Mode)
  • การปราบปราม EMI/RFI
ตัวเหนี่ยวนำโหมดร่วม SMD DCR ต่ำ รุ่น STC09 แกนอิ่มตัวสูงสำหรับการแปลง DC-DC และการกรองอินพุต

หมายเหตุ: คุณสมบัติสินค้าสามารถปรับแต่งได้

FAQ

คําถาม: ระยะความชักชักของชุด STC09 คืออะไร?

A:รายการรายการ STC09ครอบคลุมช่วงความชักชวนจาก25μH ถึง 2500μH, ครอบคลุมการใช้งานที่กว้างขวางจากค่าการชักชักขนาดเล็กไปยังค่าการชักชักขนาดกลาง ค่าการชักชักขนาดต่ํากว่าเหมาะสําหรับการใช้งานกรองความถี่สูงขณะที่ค่าการดึงดูดที่สูงกว่าเหมาะสําหรับการกรองพลังงานความถี่ต่ําการคัดเลือกมีความยืดหยุ่น

ถาม: ข้อดีของการออกแบบความถี่สูงสําหรับสินค้านี้คืออะไร?

A:การออกแบบความถี่สูงทําให้วัสดุแกนและโครงสร้างการล่อเป็นอย่างดี มันทําให้ผลิตภัณฑ์สามารถรักษาความถี่แบบสามัญสูงและผลงานการกรองที่มั่นคงในความถี่การสลับที่สูงกว่ารายการรายการ STC09มีช่วงการชักชักที่เล็กกว่า (เริ่มจาก 25μH) ทําให้มันเหมาะสําหรับการใช้งานในระบบไฟฟ้าสลับความถี่สูง และการใช้งานในการกรอง EMI เส้นสัญญาณความเร็วสูง
