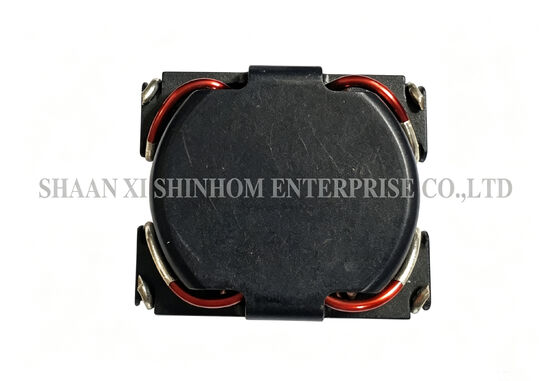

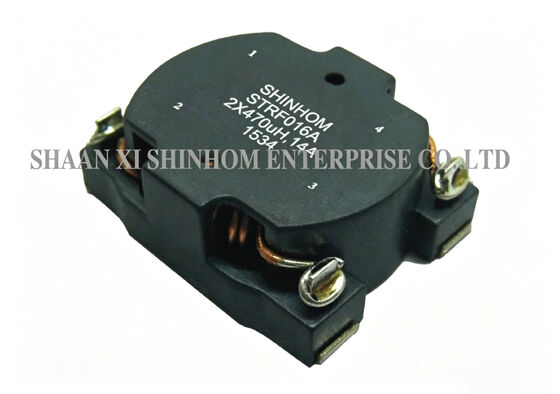

บ้าน /ผลิตภัณฑ์/โชคโหมดสามัญ/อุปกรณ์ระบายอากาศแบบทั่วไป SMD Wide Temp STRF016 Series -40°C ถึง +125°C สําหรับทีวี LCD และกรองเสียง

อุปกรณ์ระบายอากาศแบบทั่วไป SMD Wide Temp STRF016 Series -40°C ถึง +125°C สําหรับทีวี LCD และกรองเสียง

5,000 ชิ้น
MOQ
ต่อรองได้
ราคา
Wide Temp SMD Common Mode Inductor STRF016 Series -40°C to +125°C for LCD TVs and Noise Filtering
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ตัวเหนี่ยวนำ: 135uH~820uH
จัดอันดับปัจจุบัน: 7A~26A
การติดตั้ง: smt
ค่าตัวเหนี่ยวนำ: ตัวเหนี่ยวนำคงที่
อุณหภูมิในการทำงาน: -40 ℃ถึง + 125 ℃ (รวมอุณหภูมิที่เพิ่มขึ้นด้วยตนเอง)
อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 125 ℃
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS/ISO/UL/CE/IATF16949/CNAS
หมายเลขรุ่น: STRF016 ซีรีส์
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 100,000/เดือน
รายละเอียดสินค้า
STRF016 Seires อุปกรณ์ปรับกระแสกระแสไฟฟ้าแรงสูงแบบปกติ

รายการซีรี่ย์ STRF016เครื่องผลักดันการหงุดหงิดแบบสมาธิแบบ SMD กระแสสูงถูกออกแบบมาสําหรับการใช้งาน DC-DC และ AC-DC converter ผลิตภัณฑ์ใช้โครงสร้างโล่แม่เหล็กเพื่อลด EMI ได้อย่างมีประสิทธิภาพมันให้อุปสรรคแบบทั่วไปสูง ผ่านช่วงความถี่ที่กว้าง, ส่งผลงานการยับยั้ง EMI ที่ยอดเยี่ยม มีขนาดและการเรตติ้งกระแสหลายแบบที่สามารถใช้ได้ การบรรจุเทปและม้วนสนับสนุนการวาง SMT อัตโนมัติและเข้ากันได้กับการผสมผสานแบบถอยระยะอุณหภูมิการทํางาน -40°C ถึง +125°C (รวมการเพิ่มอุณหภูมิของตัวเอง), เหมาะสําหรับสภาพแวดล้อมที่รุนแรงหลายชนิด. มันถูกใช้อย่างแพร่หลายในเครื่องแปลง DC-DC / AC-DC, ระบบสื่อสาร, อิเล็กทรอนิกส์รถยนต์, และทีวี LCD.

ลักษณะ
  • โครงสร้างโล่แม่เหล็ก
  • อุปสรรคสูง หนุบเสียงแบบทั่วไปที่ดี
  • ผลประกอบ EMI ที่ดีเยี่ยม
  • อุณหภูมิการทํางาน ️ -40°C ถึง +125°C
  • ขนาดหลายขนาดและความสามารถในปัจจุบัน
  • การบรรจุเทปและม้วน 支持 SMT อัตโนมัติการวาง
  • รองรับการผสมผสานแบบ reflow
  • ไม่มีหมู ละเอียด RoHS
การใช้งาน
  • เครื่องแปลง DC-DC
  • เครื่องแปลง AC-DC
  • การกรองสายไฟฟ้า
  • การดับเสียง
  • เครื่องไฟฟ้าระบบสื่อสาร
  • ระบบอิเล็กทรอนิกส์รถยนต์
  • แหล่งไฟฟ้าสําหรับทีวี LCD
  • การตัด EMI/RFI
ข้อมูลทางเทคนิค
IDC
อุณหภูมิเพิ่มขึ้น 40°C มากที่สุด
การทดสอบความแรงดัน
HP4284A 100KHz 0.1V
RDC
QuadTech 1880 มิลิโฮมเมตร
วิธีผสม
ระยะควาย อินฟราเรด
ความต้านทานต่อความร้อนในการผสม
260 °C เป็นเวลา 10 วินาที
ความต้านทานของสารละลาย
สอดคล้องกับ MIL-STD-202E
น้ําหนัก
1.5 กรัม TYP
เทป & รีล
700 / รีล
อุปกรณ์ระบายอากาศแบบทั่วไป SMD Wide Temp STRF016 Series -40°C ถึง +125°C สําหรับทีวี LCD และกรองเสียง อุปกรณ์ระบายอากาศแบบทั่วไป SMD Wide Temp STRF016 Series -40°C ถึง +125°C สําหรับทีวี LCD และกรองเสียง
มีขนาดให้เลือกมากกว่านี้
อุปกรณ์ระบายอากาศแบบทั่วไป SMD Wide Temp STRF016 Series -40°C ถึง +125°C สําหรับทีวี LCD และกรองเสียง
หมายเหตุ: คุณสมบัติสินค้าสามารถปรับแต่งได้
FAQ
Q: ข้อดีของโครงสร้างโล่แม่เหล็กคืออะไร?

A:โครงสร้างโล่แม่เหล็กใช้การออกแบบวงจรแม่เหล็กปิด เพื่อจํากัดกระแสแม่เหล็กภายในแกนมันได้อย่างมีประสิทธิภาพลดการรั่วไหลและการแทรกแซงไฟฟ้าแม่เหล็กในการวางแผน PCB ความหนาแน่นสูง เช่น อุปกรณ์สื่อสารและอิเล็กทรอนิกส์รถยนต์, อินดูเตอร์ที่ป้องกันได้ปรับปรุงผลงาน EMC ของระบบได้อย่างสําคัญ

Q: ความสามารถในการดับเสียงแบบทั่วไปของสินค้านี้คืออะไร?

A:รายการซีรี่ย์ STRF016ให้อุปสรรคแบบปกติสูง ผ่านช่วงความถี่ที่กว้างขวาง ทําให้กระแสเสียงกระแสเสียงปกติลดลงได้อย่างมีประสิทธิภาพผลงานของ EMI เป็นอย่างดีมันเหมาะสําหรับการออกแบบพลังงาน DC-DC และ AC-DC ที่มีความต้องการ EMI ที่เข้มงวด

Q: การกําหนด IDC กระแสกําลังกําลังปริมาณการตั้งค่าเป็นอย่างไร?

A:IDC ได้กําหนดเป็นค่ากระแสไฟฟ้าแบบ DC ที่ทําให้อุณหภูมิเพิ่มขึ้นประมาณ 40 °C ในโค้ลให้แน่ใจว่าอุณหภูมิบริเวณทํางานสูงสุด บวกการเพิ่มอุณหภูมิตนเอง ไม่เกิน 125 °C. เมื่อเลือก ให้ช่องทางเพียงพอเพื่อให้แน่ใจว่าความน่าเชื่อถือในระยะยาว

Q: กระบวนการผสมผสานอะไรที่ผลิตภัณฑ์นี้รองรับ?

A:มันรองรับทั้งกระบวนการผสมระยะควายและกระบวนการผสมระดับอินฟราเรด SMT. ความต้านทานความร้อนในการผสมคือ 260 ° C เป็นเวลา 10 วินาที, เหมาะสมกับโปรไฟล์อุณหภูมิการผสมระดับฟรีหมู.การบรรจุเทปและม้วนเหมาะสําหรับสายวางที่อัตโนมัติ.

แท็ก:

common mode power line choke

common mode toroidal chokes

common mode inductor
