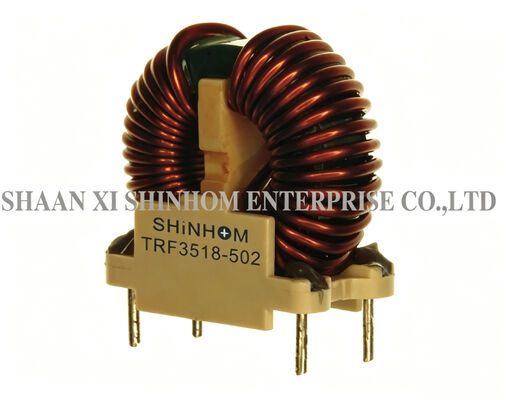

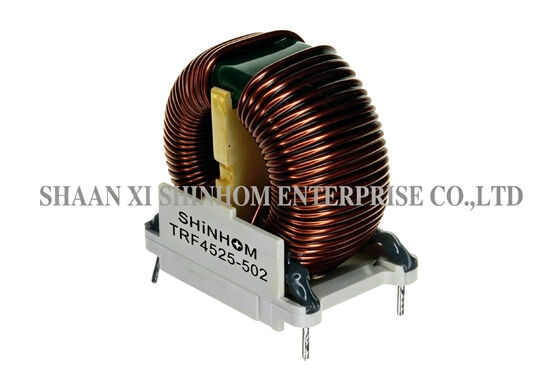

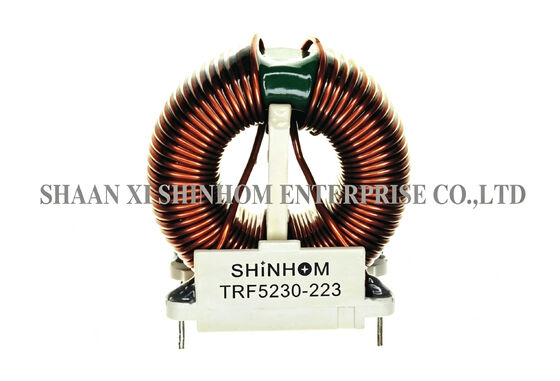

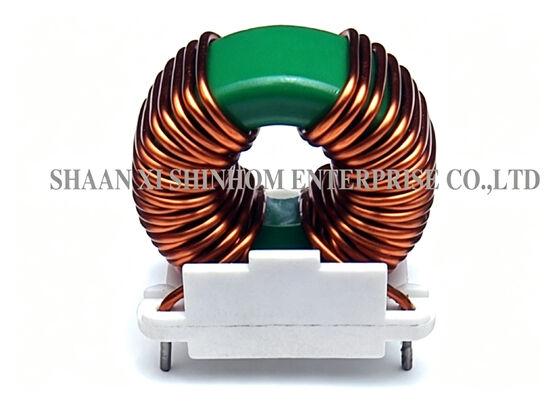

Toroidal Common Mode Choke การสูญเสียต่ำ 50Hz-500KHz สำหรับระบบพลังงานแสงอาทิตย์และพลังงานลม

Toroidal ที่มีการสูญเสียต่ำโช้คโหมดทั่วไปใช้แกนทอรอยด์และการออกแบบแบบแยกขดลวด มีความจุระหว่างขดลวดต่ำมาก การพันขดลวดชั้นเดียวช่วยให้มั่นใจได้ถึงความต้านทานโหมดร่วมสูงสุดในช่วงความถี่ที่กว้าง การตอบสนองความถี่ครอบคลุม 50Hz ถึง 500KHz เหมาะสำหรับเครื่องปฏิกรณ์ AC ความถี่ต่ำและการใช้งานกรองพลังงานต่างๆ รองรับการติดตั้งในแนวตั้งหรือแนวนอน การติดตั้งพินแนวตั้งช่วยให้ประกอบ PCB ได้ง่ายและให้ความต้านทานการสั่นสะเทือนที่ดีเยี่ยม มีการใช้กันอย่างแพร่หลายในการผลิตพลังงานแสงอาทิตย์, การสร้างพลังงานลม, ไดรฟ์ความถี่ตัวแปร, การทำความร้อนแบบเหนี่ยวนำ, อุปกรณ์การเชื่อม, การปราบปราม RFI และการแปลง DC-DC

• แกน Toroidal – ฟลักซ์การรั่วซึมต่ำมาก
• การแยกขดลวด - ความจุระหว่างขดลวดต่ำสุด
• การพันแบบชั้นเดียว – ความต้านทานโหมดร่วมสูงสุด
• ช่วงความถี่ - 50Hz ถึง 500KHz
• ระยะการซึมผ่าน – 1-3 มม. ตรงตามมาตรฐานความปลอดภัย
• วัสดุ – ได้รับการรับรองสารหน่วงไฟ UL94-V0
• อุณหภูมิในการทำงาน – -55°C ถึง +105°C
• การติดตั้งในแนวตั้งหรือแนวนอน – ไม่จำเป็น

• ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์
• ระบบผลิตไฟฟ้าจากพลังงานลม
• อุปกรณ์ไดรฟ์ความถี่ตัวแปร
• อุปกรณ์ทำความร้อนแบบเหนี่ยวนำ
• อุปกรณ์เชื่อม
• โช้กปราบปราม RFI
• ตัวแปลงไฟ DC-DC
• อุปกรณ์อุตสาหกรรมกระดาษ

• ความทนทานต่อการเหนี่ยวนำ +50% -30%
• แรงดันไฟฟ้าสูงสุด: 250V ที่ 40 ℃
• IDC Max: ให้คะแนนกระแสไฟ AC/DC A @40℃
• Hi-Pot 2500Vac ม้วนเป็นม้วน 3S.
• การทดสอบตัวเหนี่ยวนำ: 10KHz 0.1V HP4284A
• RDC:QuadTech 1880 มิลลิโอห์มมิเตอร์
• กระแสไฟกระชากสูงสุด 10ms: 20X IDC
• อุณหภูมิในการทำงาน: -40°C ถึง +105°C
• อุณหภูมิในการจัดเก็บ: -40°C ถึง +105°C

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

ถาม: การออกแบบการแยกขดลวดมีข้อดีอย่างไร

ตอบ: การม้วนแบบแยกจะทำให้ขดลวดปฐมภูมิและขดลวดทุติยภูมิแยกออกจากกันบนแกนกลาง สิ่งนี้จะช่วยลดความจุของปรสิตระหว่างขดลวดได้อย่างมีประสิทธิภาพ และลดเส้นทางการเชื่อมต่อแบบ capacitive สำหรับสัญญาณรบกวนความถี่สูง ซึ่งจะช่วยปรับปรุงการลดเสียงรบกวนในโหมดทั่วไป โดยเฉพาะในช่วงความถี่สูง

ถาม: อะไรคือข้อดีของการพันแบบชั้นเดียวเมื่อเทียบกับการพันแบบหลายชั้น?

ตอบ: การม้วนแบบชั้นเดียวช่วยลดความจุของปรสิตระหว่างชั้น โดยให้อิมพีแดนซ์ในโหมดทั่วไปที่สูงขึ้นและประสิทธิภาพการกรองที่เสถียรยิ่งขึ้นในช่วงความถี่ที่กว้าง โครงสร้างชั้นเดียวยังช่วยกระจายความร้อนได้ดีขึ้นและการพันขดลวดที่สม่ำเสมอมากขึ้น ทำให้เหมาะสำหรับการออกแบบกำลังที่มีข้อกำหนดการป้องกัน EMI ที่เข้มงวด

ถาม: ระยะห่างตามผิวฉนวน 1-3 มม. สำหรับมาตรฐานความปลอดภัยมีความสำคัญอย่างไร

ตอบ: ระยะ Creepage คือระยะทางที่สั้นที่สุดที่วัดตามแนวพื้นผิวฉนวน ส่งผลโดยตรงต่อระดับฉนวนและการรับรองความปลอดภัยของผลิตภัณฑ์ ระยะห่างตามผิวฉนวน 1-3 มม. เป็นไปตามมาตรฐาน UL, CSA และ IEC สำหรับฉนวนพื้นฐานและฉนวนเสริม ช่วยให้ลูกค้าผ่านการรับรองด้านความปลอดภัย

ถาม: จะเลือกระหว่างการติดตั้งในแนวตั้งและแนวนอนได้อย่างไร?

ตอบ: การติดตั้งในแนวตั้ง (หมุดลงด้านล่าง) ช่วยประหยัดพื้นที่ PCB และเหมาะสำหรับเค้าโครงที่มีความหนาแน่นสูง การติดตั้งในแนวนอน (หมุดด้านข้าง) ช่วยลดความสูงโดยรวม และเหมาะสำหรับการออกแบบที่มีพื้นที่ต่ำ การติดตั้งทั้งสองประเภทรองรับการแทรกอัตโนมัติ
