เครื่องกรองสภาพทั่วไปสําหรับอินเตอร์เฟซความเร็วสูง EMI การปราบปรามในที่ใช้งานที่จํากัด

5,000
MOQ

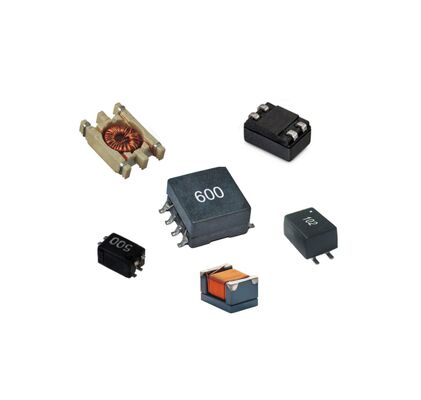

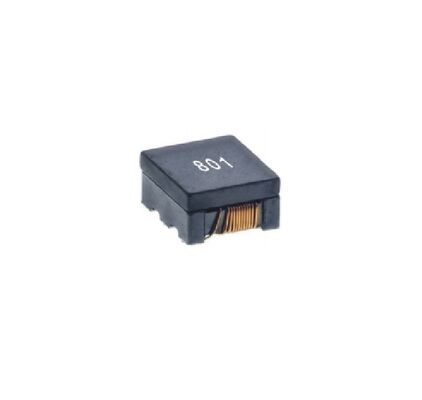

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เน้น:

ตัวกรองโหมดทั่วไปของ Compact Footprint

,

สายบาดแผล ปรสิตแบบทั่วไป

,

ส่วนประกอบปราบปราม EMI อินเทอร์เฟซความเร็วสูง
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: SF1210F-3W ซีรี่ส์
เอกสาร: SF1210F-3W Series_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2~8 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า
ซีรี่ย์ฟิลเตอร์โหมดทั่วไปสําหรับอินเตอร์เฟซความเร็วสูง EMI
ออกแบบเพื่อให้บริการการกรองเสียงที่น่าเชื่อถือได้ในแอพลิเคชั่นที่จํากัดพื้นที่เครื่องกรองโหมดทั่วไปในรูปแบบที่คอมแพคต์สายบาดแผลหงุดการสร้าง, ซีรี่ย์นี้นําเสนอสิ่งสําคัญองค์ประกอบป้องกัน EMIมีฟังก์ชันที่มีตัวเลือกอัมพาตโหมดทั่วไป 160Ω, 240Ω และ 500Ω ที่ 100MHz ออกแบบเพื่อการบูรณาการง่ายรวมถึงการวางแผน PCB และรูปแบบ stencil ที่แนะนํา เพื่อให้การทํางานและการผลิตได้เป็นอย่างดีที่สุดสอดคล้องอย่างเต็มที่กับมาตรฐาน RoHS และไร้ฮาโลเจน ใช้งานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิ -40 °C ถึง +125 °C
ลักษณะสําคัญ
  • อุปสรรคโหมดทั่วไป (@ 100MHz):160Ω, 240Ω หรือ 500Ω (± 25% ขึ้นอยู่กับรุ่น)
  • ความต้านทาน DC (DCR):ต่ําสุด 0.21Ω (สูงสุด)
  • ปัจจุบันระดับ:สูงสุด 500mA (สูงสุด)
  • ความดันเฉพาะ:50 Vdc (สูงสุด)
  • ทนความกระชับกําลัง:125 Vdc (สูงสุด)
  • ความต้านทานในการกันความร้อน:10 MΩ (นาที)
  • การก่อสร้างประเภทสายลวดสําหรับการทํางานความถี่สูงที่แข็งแกร่ง
  • การสนับสนุนการออกแบบ:รวมถึงการแนะนํา PCB แผนที่ดินและผสม solder เปิดรัง stencil
  • การปฏิบัติตาม:100% ไม่นํา, ไม่มีฮาโลเจน, RoHS
  • อุณหภูมิการทํางาน-40°C ถึง +125°C (รวมการเพิ่มอุณหภูมิของตัวเอง)
การใช้งาน
  • การกรอง EMI สําหรับสายข้อมูลความเร็วสูง (ตัวอย่างเช่น USB 3.0/3)1(HDMI, DisplayPort, MIPI)
  • การดับเสียงในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่พกพาและสวมได้
  • การเพิ่มความสมบูรณ์ของสัญญาณในโมดูลการสื่อสาร (Wi-Fi, Bluetooth)
  • การกรองสายไฟฟ้าในวงจรและเซ็นเซอร์ดิจิตอลที่มีกระแสไฟฟ้าต่ํา
  • การแก้ไข EMC ระดับบอร์ดในอุปกรณ์เครือข่ายและเซ็ทท็อปบ๊อกซ์
คํา ถาม ที่ ถาม บ่อย
ผมเลือกแบบอุปสรรค 160Ω, 240Ω และ 500Ω ได้อย่างไร?
การเลือกขึ้นอยู่กับความถี่และความถี่ของเสียงกระแสทั่วไปที่คุณต้องการที่จะยับยั้ง. อุปสรรคที่สูงกว่าจะให้ความเสื่อมมากขึ้นที่ความถี่การทดสอบ (100MHz).พิจารณารายละเอียด EMI และความต้องการการปฏิบัติตามรูปแบบ 500Ω ให้การดุจแรงที่สุดที่ 100MHz
ทําไมการวางแผน PCB และรูปแบบ stencil ที่แนะนําจึงสําคัญ?
คําแนะนําเหล่านี้ช่วยให้ผลงานของกรองความถี่สูงดีที่สุด โดยการลดลงความผลของปรสิตให้น้อยที่สุด และให้แน่ใจว่าการเชื่อมโยง solder ที่น่าเชื่อถือและสม่ําเสมอระหว่างการประกอบผิวลดความบกพร่องในการผลิต.
ซีรี่ย์นี้ใช้สําหรับกรองสายไฟไหม
ใช่ แต่สังเกตปัจจุบันระดับ (สูงสุด 500mA) มันเหมาะสําหรับการกรองเสียงดังบนสายไฟฟ้าปัจจุบันต่ํากว่าหรือสายสัญญาณที่มีการเสี่ยง DC สําหรับสายไฟฟ้าปัจจุบันสูงกว่าให้แน่ใจว่าความสามารถในการใช้งานของรุ่นที่เลือกไม่ได้เกิน.
ข้อดีของการสร้างสายลวดในสภาพนี้คืออะไร?
การก่อสร้างสายลวดโดยทั่วไปทําให้มีอุปสรรคแบบสามัคคีที่สูงขึ้นและมีผลงานที่ดีกว่าที่ความถี่สูงเมื่อเทียบกับบางกรองกรองเซรามิกหลายชั้นทําให้มันมีประสิทธิภาพมากขึ้นในการกดดัน EMI ในอินเตอร์เฟซดิจิตอลที่รวดเร็ว.
