บ้าน /ผลิตภัณฑ์/หม้อแปลงกระแสไฟฟ้า/หม้อแปลงกระแสไฟฟ้าแกนเฟอร์ไรต์ ความถี่ในการทำงาน 2kHz ถึง 500kHz กระแสไฟฟ้าเข้าพิกัด 25A ถึง 50A ทดสอบ Hi Pot 3500VDC สำหรับวงจรป้องกัน PCB

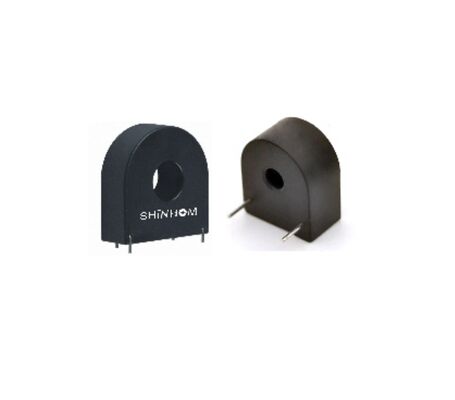

หม้อแปลงกระแสไฟฟ้าแกนเฟอร์ไรต์ ความถี่ในการทำงาน 2kHz ถึง 500kHz กระแสไฟฟ้าเข้าพิกัด 25A ถึง 50A ทดสอบ Hi Pot 3500VDC สำหรับวงจรป้องกัน PCB

1,000
MOQ
Ferrite Core Current Transformer Operating Frequency 2kHz to 500kHz Rated Input Current 25A to 50A 3500VDC Hi Pot Tested for PCB Protection Circuits
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ความถี่ในการทำงาน:: 2กิโลเฮิร์ตซ์ – 500กิโลเฮิร์ตซ์
ฉนวนกันความร้อน:: การออกแบบฉนวนสูง ทดสอบ Hi-Pot ที่ 3500VDC
อุณหภูมิการจัดเก็บ:: -30°C ถึง +80°C
วัสดุหลัก:: แกนเฟอร์ไรต์
ประเภทการติดตั้ง:: ทะลุรู, ติด PCB
กระแสไฟเข้าที่ได้รับการจัดอันดับ:: 25A ถึง 50A
กระแสไฟขาออกที่กำหนด:: 25mA ถึง 500mA
ปรับแต่งการออกแบบ:: มี OEM / ODM เปลี่ยนอัตราส่วนและกระแสไฟขาออกที่ปรับแต่งได้
เน้น:

หม้อแปลงกระแสไฟฟ้าสำหรับวงจรป้องกัน PCB

,

หม้อแปลงกระแสไฟฟ้า 2kHz ถึง 500kHz

,

หม้อแปลงกระแสไฟฟ้า 25A ถึง 50A
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ACST010F/FH
เอกสาร: ACST010F-FH series_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2 ~ 8weeks
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า
หม้อแปลงกระแสความถี่สูงแบบ Through Hole สำหรับวงจรป้องกัน PCB
ACST010F/FH Series เป็น หม้อแปลงกระแสความถี่สูง ประสิทธิภาพสูงที่ออกแบบมาสำหรับการตรวจจับกระแสพัลส์ที่แม่นยำและการป้องกันวงจรในแอปพลิเคชันสวิตชิ่งพาวเวอร์ซัพพลาย ด้วยโครงสร้างแบบ Through-hole ที่กะทัดรัด หม้อแปลงกระแสแบบ Through Hole นี้ได้รับการปรับให้เหมาะสมสำหรับการติดตั้ง PCB โดยตรง เพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่เสถียรและการรวมเข้ากับระบบอิเล็กทรอนิกส์ความถี่สูงได้อย่างง่ายดาย
ACST010F/FH Series ได้รับการออกแบบด้วยแกนเฟอร์ไรต์และตัวเรือน PBT ที่ทนไฟ ให้การแปลงสัญญาณที่เชื่อถือได้ในช่วงความถี่การทำงานที่กว้างตั้งแต่ 2kHz ถึง 500kHz โครงสร้างฉนวนที่แข็งแกร่งและความแข็งแรงไดอิเล็กทริกสูงทำให้เป็น หม้อแปลงกระแสไฟแบบติดตั้ง PCB ที่เชื่อถือได้สำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ

คุณสมบัติหลัก
  • หม้อแปลงกระแสความถี่สูงที่ปรับให้เหมาะสมสำหรับการตรวจจับกระแสพัลส์
  • การออกแบบแบบ Through-hole สำหรับการติดตั้ง PCB โดยตรงและการติดตั้งที่ปลอดภัย
  • โครงสร้างแกนเฟอร์ไรต์ช่วยให้มั่นใจถึงประสิทธิภาพที่เสถียรที่ความถี่สูง
  • ตัวเลือกอัตราส่วนรอบที่หลากหลายเพื่อรองรับความต้องการในการตรวจจับกระแสที่แตกต่างกัน
  • ความแข็งแรงไดอิเล็กทริกสูงพร้อมพิกัด Hi-Pot สูงถึง 3500VDC
  • เคส PBT ทนไฟพร้อมการบรรจุเรซินอีพ็อกซีเพื่อเพิ่มความน่าเชื่อถือ

ลักษณะทางไฟฟ้า
(ขึ้นอยู่กับรุ่น)
อัตราส่วนรอบ 1:50 ถึง 1:2000
กระแสไฟเข้าพิกัด 25A ถึง 50A
กระแสไฟออกพิกัด 25mA ถึง 500mA
Hi-Pot (Vdc) 3500VDC
ช่วงความถี่ในการทำงาน 2kHz - 500kHz

ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -20°C ถึง +70°C
อุณหภูมิในการจัดเก็บ -30°C ถึง +80°C

แอปพลิเคชัน
  • การป้องกันวงจรสวิตชิ่งพาวเวอร์ซัพพลาย
  • การตรวจจับกระแสพัลส์ความถี่สูง
  • ระบบควบคุมพลังงานบน PCB
  • อุปกรณ์อิเล็กทรอนิกส์กำลังอุตสาหกรรม
  • โมดูลตรวจสอบกระแสไฟแบบฝัง

ทำไมต้องเลือก ACST010F/FH Series?
ACST010F/FH Series ผสมผสานโครงสร้างที่กะทัดรัด การตอบสนองความถี่ที่กว้าง และความน่าเชื่อถือของฉนวนสูง ทำให้เป็น หม้อแปลงกระแสไฟ ที่เหมาะสมที่สุดสำหรับการออกแบบอิเล็กทรอนิกส์ความถี่สูงสมัยใหม่ การกำหนดค่าการติดตั้ง PCB แบบ Through-hole ช่วยให้มั่นใจถึงความเสถียรในระยะยาว ในขณะที่ตัวเลือกอัตราส่วนรอบหลายแบบให้ความยืดหยุ่นสำหรับการใช้งานตรวจจับกระแสไฟที่หลากหลาย
