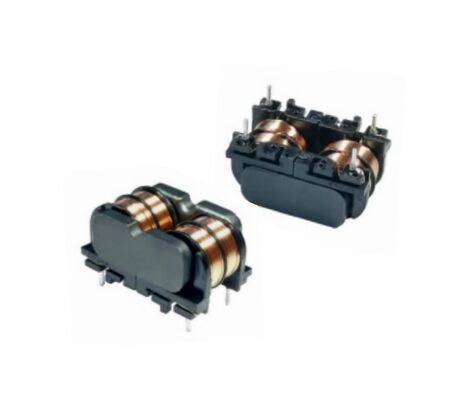

ตัวเหนี่ยวนำโหมดร่วมแบบกะทัดรัด พร้อมค่าเหนี่ยวนำ 3.3 mH ถึง 100 mH และความสามารถในการจัดการพัลส์สูง 2.5 A

5,000
MOQ
Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เน้น:

โช้คโหมดร่วม 3.3 mH ถึง 100 mH

,

ตัวกรอง EMI 2.5 A

,

ตัวกรอง RFI ที่มีความสามารถในการจัดการพัลส์สูง
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: แอลเฟอร์17
เอกสาร: LFUR17_-.pdf
การชำระเงิน
เวลาการส่งมอบ: 2 ~ 8weeks
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า
เครื่องกัดลมแบบทั่วไปขนาดเล็กที่มีประสิทธิภาพสูง สําหรับกรองเสียงไฟฟ้า
รายการซีรี่ย์ LFUR17เป็นสายการทํางานสูงการหงุดหงิดแบบทั่วไปออกแบบมาเพื่ออิเล็กทรอนิกส์พลังงานรุ่นใหม่ที่ต้องการการลดความดังอย่างมีประสิทธิภาพและความเชื่อมต่อที่มั่นคงเครื่องกรอง EMI,เครื่องกรอง RFIและเครื่องกรองลดเสียง LC, LFUR17 ซีรีส์มีรูปแบบที่คอมแพคตกับผลงานไฟฟ้าที่ดีเยี่ยมสําหรับหลากหลายสายไฟฟ้าสลับและอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
ออกแบบด้วยวัสดุแกรนต์ที่ปรับปรุงขึ้น LFUR17 Series ส่งอุปทานสูงกับความต้านทานต่ํา, ทําให้สามารถปรับปรุงประสิทธิภาพการกรองได้โดยไม่ต้องสูญเสียพลังงานมากเกินไป ส่วนประกอบรองรับความสามารถในการจัดการกับแรงกระแทกที่สูงและมีอัตราการต่อรองความแรง / กระแสที่นําในอุตสาหกรรมการรับรองการดับเสียงแบบปกติอย่างน่าเชื่อถือในช่วงความถี่ที่กว้าง.
เครื่องกัดคอนี้ถูกออกแบบมาเพื่อการเชื่อมคลื่น, ให้ความสะดวกในการประกอบและความมั่นคงทางความร้อนที่คงที่3.3 mH ถึง 100 mH, DCR ต่ํา และ IDC ต่ําถึง2.5 A, LFUR17 Series ให้ผลงานที่โดดเด่นสําหรับเครื่องแปลง AC / DC, LED ballasts, charger, adapters และระบบพลังงานการสลับขนาดเล็กอื่น ๆ.
ลักษณะสําคัญ
  • อุปทานสูง & DCR ต่ํารับประกันการลดความรบกวนเสียงอย่างแข็งแกร่งในขณะที่ลดการสูญเสียพลังงานในวงจรสลับ
  • ความสามารถในการจัดการกับแรงกระแทกที่สูงเหมาะสําหรับเครื่องแปลงพลังงานที่ทํางานภายใต้สภาพภาระแบบไดนามิก
  • ปรับปรุงให้เหมาะกับการยับยั้งเสียง LCทํางานได้อย่างต่อเนื่อง ภายใน EMI Filters และ RFI Filters สําหรับผลงาน EMC ที่ดีเยี่ยม
  • อุปทานที่นําในอุตสาหกรรม/อัตราการกระแสไฟฟ้าคุณสมบัติอัดอัดที่มั่นคงในช่วงความถี่แบนด์กว้าง
  • โครงสร้างที่คอมแพคตและเป็นมิตรกับ SMDออกแบบมาสําหรับการผสมคลื่นและการประกอบอัตโนมัติขนาดใหญ่
  • ผลงานที่น่าเชื่อถือในอุณหภูมิอุณหภูมิการทํางาน: -40°C ถึง +85°C แนะนําไม่ให้เกิน 125°C ในสภาพที่แย่ที่สุด
รายละเอียดไฟฟ้า (25 °C)
เลขส่วน อุปทาน (mH) DCR แม็กซ์ (mΩ) IDC แม็กซ์ (A) สภาพการทดสอบ
LFUR17-332Y 3.3 mH 120 mΩ 2.5 A 1 kHz 0.25 วอลต์
LFUR17-103Y 10 mH 312 mΩ 1.65 A 1 kHz 0.25 วอลต์
LFUR17-153Y 15 mH 520 mΩ 1.32 A 1 kHz 0.25 วอลต์
LFUR17-273Y 27 mH 1000 mΩ 0.92 A 1 kHz 0.25 วอลต์
LFUR17-393Y 39 mH 1450 mΩ 0.85 A 1 kHz 0.25 วอลต์
LFUR17-473Y 47 mH 1650 mΩ 0.75 A 1 kHz 0.25 วอลต์
LFUR17-683Y 68 mH 1950 mΩ 0.62 A 1 kHz 0.25 วอลต์
LFUR17-783Y 78 mH 2500 mΩ 0.58 A 1 kHz 0.25 วอลต์
LFUR17-104Y 100 mH 3500 mΩ 0.45 A 1 kHz 0.25 วอลต์
คุณสมบัติทางเทคนิคและทางกายภาพ
  • ขนาด: 25.0 × 18.8 × 13.5 มิลลิเมตร (พัสดุทั่วไป)
  • สภาพการทดสอบ: 1 kHz, 0.25 V (มาตรฐาน HP4284A)
  • ความดันความทนทานแบบ Dielectric: 1500 VAC (50/60 Hz, 3 mA, 2 วินาที, การล่อสู่แกน) 2500 VAC (50/60 Hz, 3 mA, 2 วินาที, การล่อสู่การล่อ)
  • อุณหภูมิการทํางาน: -40°C ถึง +85°C
  • อุณหภูมิในการเก็บรักษา: -20°C ถึง +60°C
  • การออกแบบเฉพาะลูกค้า
อุปสรรคแบบทั่วไป
กุหลาบตอบสนองความถี่สําหรับ LFUR17 ซีรีส์ชี้ให้เห็นสูงแรง impedance เหมาะสําหรับการยับยั้งเสียงนําใน0.1 MHz - 10 MHzระยะที่เหมาะสมสําหรับการสลับแหล่งไฟฟ้าและความเป็นมาของ EMC
