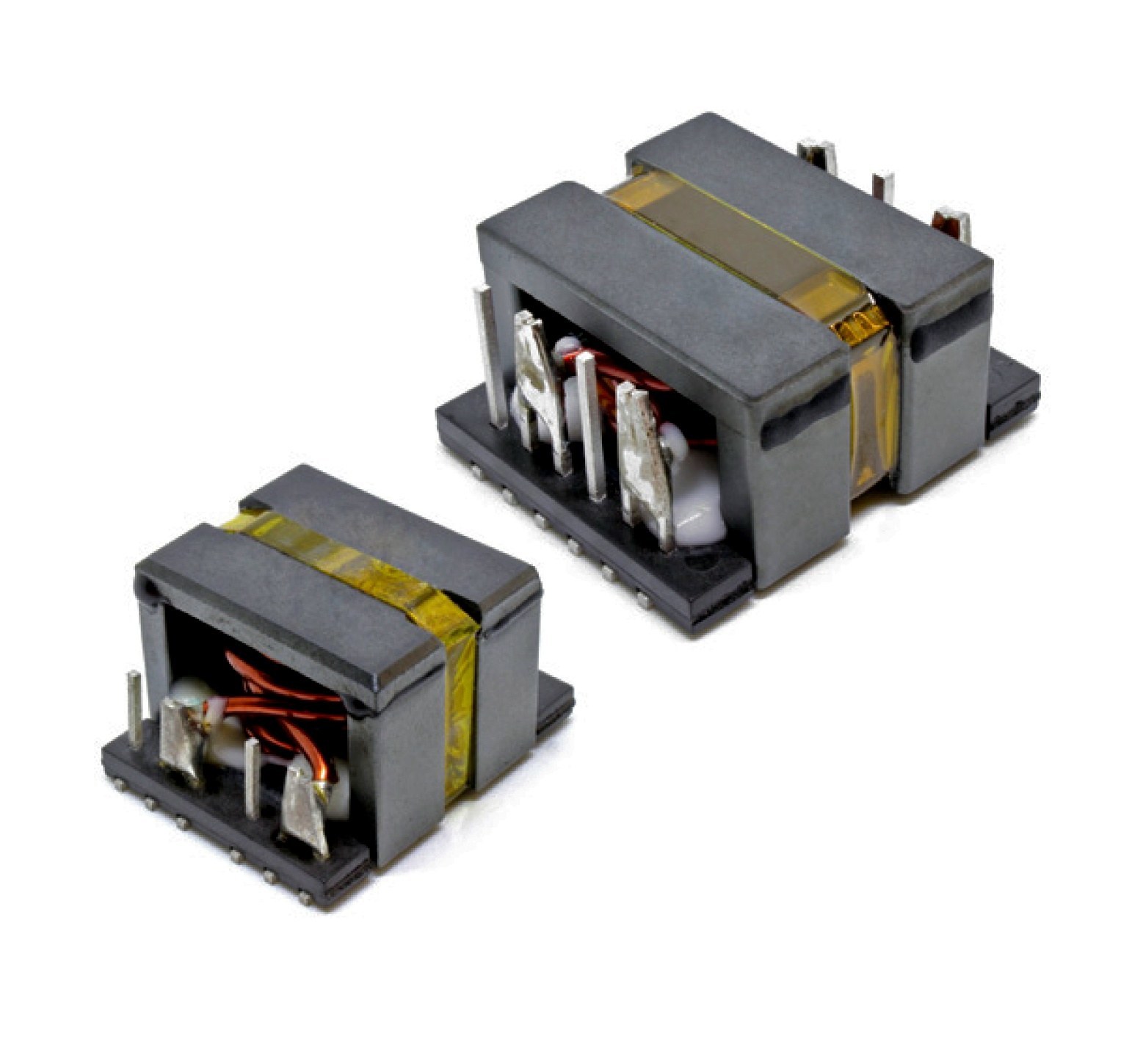

รายละเอียดสินค้า: โช้คโหมดร่วม Planar SMT ซีรีส์ TPER19/25

ออกแบบมาสําหรับระบบพลังงานที่มีเสียงดังสูง ซีรี่ย์ TPER ส่ง EMI39A ความแรงปัจจุบันและระบบแยก 1500V. มีแกนเรียบ ER19 / ER25 ทําให้ DCR ต่ําสุด (ต่ําถึง 1.4mΩ) และการควบคุม SRF ที่มีความแม่นยํา (0.95 ∼ 2.0MHz)ขณะที่ความสอดคล้องกับ RoHS/EIA481 รับประกันความพร้อมในการประกอบแบบอัตโนมัติปรับปรุงให้เหมาะสมกับการทํางานร่วมกับเครื่องกรอง EMC ในเครื่องชาร์จรถไฟฟ้าและเครื่องแปลงอุตสาหกรรม

ลักษณะ

แพลตฟอร์มหลัก

• ER19: 24.9 × 21.6 × 16.9 มิลลิเมตร

• ER25: 30.5 × 27 × 18 มม.

อุปกรณ์ไฟฟ้า @ 25 °C (ต่อเอกสาร)

ผลงาน

• อุณหภูมิการทํางาน: ∼40 °C ถึง + 150 °C (TPER25)

• อัตราการปรับกําลังปัจจุบัน: ขึ้นไปจากอุณหภูมิ 50 °C (การเย็นด้วยอากาศฟรี)

• เทป/รีล: สอดคล้องกับ EIA481

*ปัจจุบันระดับ = ปัจจุบัน RMS ส่งผลให้อุณหภูมิเพิ่มขึ้น 50 °C

การใช้งาน

รถไฟฟ้า

• เครื่องแปลง DC-DC (สนับสนุนกระแส 39A สําหรับระบบแบตเตอรี่)

• เครื่องชาร์จภายในเครื่อง (1.42MHz SRF เป้าหมาย CISPR 25 EMI bands)

พลังอุตสาหกรรม

• อินเวอร์เตอร์แสงอาทิตย์ (การแยก 1500 วอลต์สําหรับระบบบัส 1.2kV)

• เครื่องขับเคลื่อนมอเตอร์ (1.4mΩ DCR ลดการสูญเสียพลังงานให้น้อยที่สุด)

ข้อมูล/โทรคมนาคม

• PSU เซอร์เวอร์ (2.0MHz SRF ปกติเสียงเสียงสวิตช์โหมด)

• โมดูลพลังงาน 5G (โปรไฟล์แบบเรียบเหมาะกับ PCB ความหนาแน่นสูง)

อิเล็กทรอนิกส์ผู้บริโภค

• อัดแปลง USB-PD 3.1 (1.42MHz อัตราต่อต้านสูงสุดสําหรับการออกแบบ 140W)

• ไดรฟ์ LED (สอดคล้องกับ RoHS สําหรับตลาดโลก)

FAQ

ถาม: กล่องปะทะแบบเรียบได้ผลดีกว่าแกน torus ได้อย่างไร?
A: โปรไฟล์ต่ํากว่า 30% (18mm vs 25mm) การประกอบเร็ว 50% (SMT vs ช่องผ่าน) และการควบคุม SRF ที่แน่นกว่า (± 5% vs ± 20%)

ถาม: มันสามารถแทนตัวชักพลังงานในวงจร DC-DC ได้หรือไม่
A: ไม่ ออกแบบมาเพื่อการยับยั้ง EMI (ไม่ใช่การเก็บพลังงาน) จับคู่กับเครื่องผลักดันพลังงานเพื่อให้มีความสอดคล้องกับ EMC อย่างเต็มที่

Q: การลดความร้อนที่ต้องการในอุณหภูมิแวดล้อมสูง?
ตอบ: ใช่ ค่าปัจจุบันสูงสุด = ปัจจุบันที่ระบุ × [ ((150 ราคาอุณหภูมิแวดล้อม) / 50] ตัวอย่างเช่น: 39A @ 25 ° C → 23.4A @ 120 ° C

คําถาม: คุ้มครองเส้นโค้งอุปสรรคที่กําหนดเอง?
ตอบ: ใช่ ติดต่อสําหรับการปรับ SRF (ตัวอย่างเช่น 1.0MHz ± 3% สําหรับอุปกรณ์การแพทย์)
