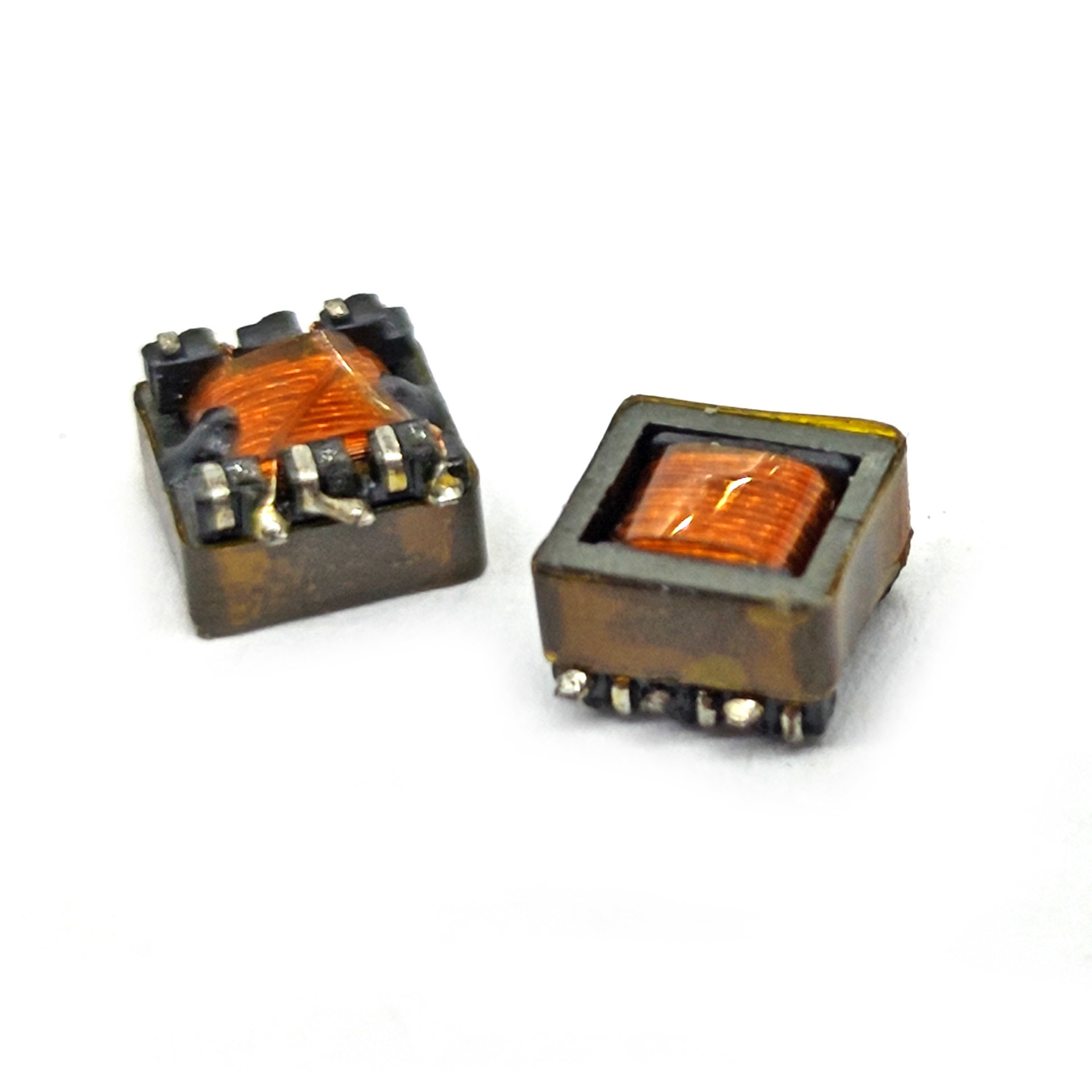

ออกแบบมาเพื่อการแก้ไขพลังงานแบบสวิตช์โหมดที่คอมพัคต์ ซีรีส STEEC6.2 ใช้แกนเฟอริต EEC6.2 กับลวดฟีโนลิกที่ได้รับการรับรองจาก ULมันให้ความมั่นคงในอัตราการดึงดูด ±15% และความแยกกันที่เสริม (0.5kV AC) โดยมีเทปความร้อนสูง # 1218 และการคล้องเลนช์ ทํางานได้อย่างน่าเชื่อถือในอุณหภูมิภายใน 130 ° C เหมาะสําหรับการใช้งานอุตสาหกรรมและผู้บริโภคที่จํากัดพื้นที่
ปริมาตรไฟฟ้า
| รุ่น | อุปทาน (L6-4) | อุปทาน (L3-1) | DCR (R6-4) | DCR (R3-1) | การทดสอบ Hi-Pot (PRI-SEC/COIL-CORE) |
|---|---|---|---|---|---|
| สีเอสทีอีซี 6.2-001 | 830μH ± 15% | 5.3μH ± 15% | ≤ 11.0Ω | ≤ 200mΩ | 0.5kV AC, 50Hz, 2mA, 1s |
| สีเอสทีอีซี 6.2-002 | 830μH ± 15% | 20μH ± 15% | ≤ 11.0Ω | ≤ 450mΩ | 0.5kV AC, 50Hz, 2mA, 1s |
| *เงื่อนไขการทดสอบ: 1kHz, 0.25V สําหรับการชัก; EPE 7112 สําหรับ Hi-Pot* |
รายการวัสดุ
โบบบิน: ฟีโนล T375J (UL 594VΦ, 130°C)
หลัก: EEC6.2 K2.3P เฟริท
สาย: โพลียูเรเทน GRD2/GRD3 (180°C)
เทป: #1218 (180°C)
ลายสี: T42604 (130 °C)
การใช้งาน
ระบบพลังงานอุตสาหกรรม:
≤ 20W เครื่องแปลง DC/DC ที่แยกตัว
โมดูลพลังงานผู้ช่วยสําหรับ PLC
อิเล็กทรอนิกส์ผู้บริโภค:
อุปกรณ์สว่างหลัง LED Driver
วงจรการตอบสนองของเครื่องชาร์จ USB-C
การ ออกแบบ ที่ สําคัญ สําหรับ ความ ปลอดภัย:
การแยกแยกที่เสริมเสริมสําหรับปัสดุพลังงานทางการแพทย์
การกําหนดความกระชับของบอร์ดควบคุม HVAC
