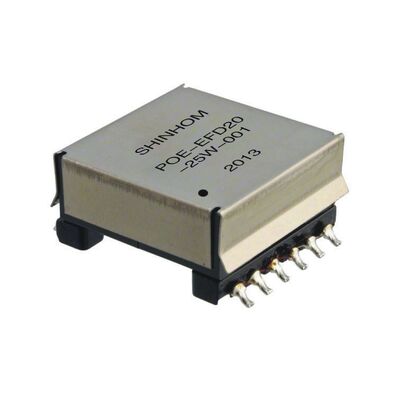

โทรทรานฟอร์เมอร์แบบเรียบ POE ประสิทธิภาพสูง 150W ด้วยการเข้า 36V-57V และความถี่การสลับ 200 kHz - 700 kHz

เครื่องแปลงอัตราแปลง POE แบบราบระดับประสิทธิภาพสูงที่มีระดับต่ํา คือ เครื่องแปลง POE ที่สร้างมาเพื่อการใช้งานพลังงาน PoE ที่คอมแพคต์และมีความหนาแน่นสูงออกแบบเป็นเครื่องแปลง POE แบบ flat forward converter, มันรองรับช่วงการเข้าที่กว้างขวาง (36V-57V) และประเภทพลังงานสูงถึง 150W, ส่งผลให้มีการแปลงพลังงานที่แยกตัวไว้ได้อย่างน่าเชื่อถือในระบบที่จํากัดพื้นที่รวมถึงโทรศัพท์ IP, กล้องวงจรปิด,แอพไร้สายและอุปกรณ์ IoTผลิตภัณฑ์นี้เป็น RoHS ที่สอดคล้องและสนับสนุนการเสริมแยกกันสูงสุด 1500VDC

• ระยะกําลังและการเข้า:สนับสนุนสูงสุด150Wเครื่องปรับปรุงความแรงไฟฟ้า36V -57Vปรับปรุงให้เหมาะสมกับโครงสร้างพลังงาน PoE
• Topology ของ Forward Converter:ปรับปรุงให้เหมาะสมกับสถาปัตยกรรมเครื่องแปลงด้านหน้า (รวมถึงทางเลือกครึ่ง / สะพานเต็มและตัวปักแบบทํางาน) เพื่อให้มีประสิทธิภาพในการแปลงสูงและผลิตที่มั่นคง
• การทํางานความถี่สูง:ความถี่การสลับที่ปรับปรุงระหว่าง200 kHz - 700 kHzทําให้แม่เหล็กที่คอมแพคต์ และการออกแบบความหนาแน่นสูง เป็นตัวเลือกของเครื่องแปลงความถี่สูงที่น่าเชื่อถือ สําหรับระบบพลังงานที่ทันสมัย
• การออกแบบที่ไม่น่าสนใจโปรไฟล์ต่ําสุด10.5 มิลลิเมตร (ปรับได้)ความสูงสําหรับการประกอบ SMD ละเอียดและการออกแบบแผ่นแน่น
• ระยะความโดดเดี่ยวและอุณหภูมิสูง:ระดับความละเอียด1500 VDCและอุณหภูมิการทํางาน/การเก็บรักษาที่กว้าง-40 °C ถึง +125 °Cสําหรับผลงานที่แข็งแรงในสนาม
• ความสอดคล้องและวัสดุ:ไม่นํา, RoHS สอดคล้อง; ปลายด้วย Sn-0.7Cu. ตัวแปรที่ถูกเลือกอ้างอิงความสอดคล้องกับ IEC60950 ในกรณีที่ใช้ได้
• การใช้งาน ความหลากหลาย:ออกแบบโดยเฉพาะอย่างยิ่งเป็นตัวแปลง POE สําหรับการจัดส่งพลังงาน PoE, มันเหมาะสําหรับกล้องวงจรปิด, โทรศัพท์ IP, จุดการเข้าถึงไร้สาย, และอุปกรณ์ IoT / Edge ที่ใช้พลังงาน PoE อื่น ๆ.

• โทปโลยี:เครื่องแปลงหน้า (สนับสนุนแบบครึ่ง / เต็มสะพานและ topologies แคลมป์ที่ทํางาน)
• ความถี่การสลับ:200 kHz - 700 kHz (ดีที่สุด)
• ความดันการแยก:1500 VDC (เงื่อนไขการทดสอบแบบ hi-pot ที่แสดงในใบข้อมูล)
• อุณหภูมิการทํางาน-40°C ถึง +125°C (รวมกับการเพิ่มอุณหภูมิของตัวเอง)
• โปรไฟล์:ไม่ให้ใครเห็น10.5 มิลลิเมตรสูงสุด(สามารถปรับในบางแบบของแพคเกจ)

• พลังงานประเภท 50W-150W ขึ้นอยู่กับรุ่น; การตั้งค่า 120W/150W ที่ใช้ทั่วไปสําหรับระดับพลังงาน PoE
• การหมุนทั่วไป / อุปทาน / DCR:ค่าลอกหลายส่วนและ OCL/LK ค่าเฉพาะส่วนถูกให้ในใบข้อมูลสินค้าเพื่อให้มีการจับคู่การออกแบบอย่างแม่นยํา (ดูตารางใบข้อมูลสําหรับเลขส่วน POE-TP65-116 ~ POE-TP65-130)ผู้ออกแบบควรเลือกจํานวนส่วนที่ตรงกับอัตราการหมุนเป้าหมายและการระบายอัตราต่อรองสําหรับ topology ของพวกเขา converter.

• ระบบพลังงาน PoE:พัสดุพลังงาน PoE กลางกลางและเครื่องฉีด PoE
• การเฝ้าระวังการให้พลังงานกับกล้อง IP และโมดูล PTZ ที่ต้องการความละเอียดต่ําและความโดดเดี่ยว
• เครือข่ายธุรกิจ:แอพไร้สายและ VoIP / IP โทรศัพท์ที่ต้องการพลังงานที่เชื่อถือได้
• IoT และอุปกรณ์ Edge:โมดูลพลังงานระดับต่ําสําหรับเซ็นเซอร์ขนาดเล็กและอุปกรณ์เกตเวย์

• ปรับปรุงให้เหมาะสมกับทอปโลยี PoE ใหม่ -- แม็กเนติกความถี่สูงที่คอมพัคต์ ลดพื้นที่ PCB และปรับปรุงคุณสมบัติทางความร้อน
• การแยกกันอย่างแข็งแรงและช่วงอุณหภูมิที่กว้างขวาง รับประกันความน่าเชื่อถือในสนามในการใช้งานในอุตสาหกรรมและการค้า
• ตัวแปรหลายส่วนและตัวเลือกการล่อให้ผู้ออกแบบสามารถให้ความเหมาะสมกับอัตราการหมุน, อุปทานการรั่วไหลและ DCR กับการออกแบบเครื่องแปลงหน้าเพื่อให้มีผลงานสูงสุด

สําหรับการเลือกชิ้นส่วน อ้างอิงไปยังตารางใบข้อมูล ( POE-TP65 ซีรี่ย์) สําหรับค่าโค้งแม่นยํา, OCL, LK, DCR และค่า hi-pot ต่อตัวเลขชิ้นส่วนตัวอย่างรายการรายการและร่องรอยกลถูกแสดงในใบข้อมูลเพื่อรองรับการวางแผน PCB และการออกแบบพัด.

เมื่อบูรณาการเข้าสู่วงจรแปลงหน้าหรือวงจรคลับตัวประกอบ ตรวจสอบความต้องการของอ่อนไหลและอัตราการหมุนเพื่อตอบสนองเป้าหมายการเปลี่ยนแปลงและการกําหนด
